Grue portique sur rail (RMG)
| Désignation | Grue portique montée sur rail |
| Modèle | U |
| Capacité de levage | 35 tonnes sous écarteur |
| Hauteur de levage | 16m |
| Classe de fonctionnement | A6, A7, A8 |
| Température ambiante | -25℃～ 40℃ |
Description rapide

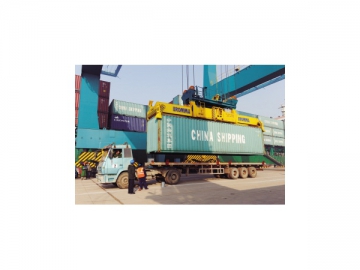

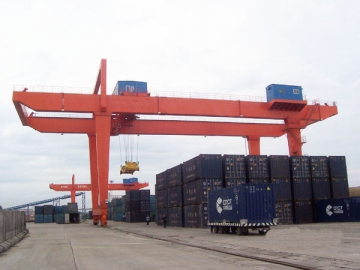

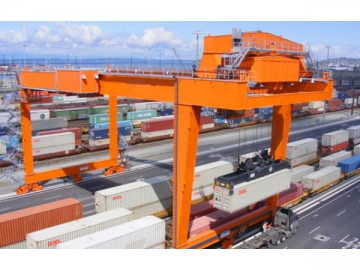

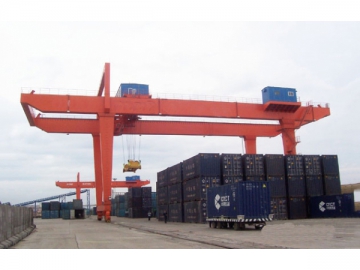

La grue portique sur rail (RMG) est parfaitement adaptée à la manutention des containers dans les gares ferroviaires, les ports, les entrepôts etc. Cet équipement de manutention se caractérise par sa forme en U et son montage sur rail. Il garantit une vitesse optimale et une stabilité supérieure.
Le câble d'alimentation de la grue portique sur rail est enroulé autour sur un enrouloir cylindrique pour une sécurité optimale. La grue montée sur rail est classée A6 pour un niveau de sécurité optimal.
YUNTIAN met à votre disposition toutes ses années d'expérience dans le développement des solutions de manutention pour un partenariat de confiance. Nos grues portuaires sont parfaitement adaptées à vos applications.
Conditions environnementales de la grue portique sur rail
1. Alimentation triphasé AC avec tension de 380V pour une fréquence de 50Hz.
2. Température ambiante comprise entre -25℃ et 40℃.
3. Humidité relative à une température de 40℃ ou 50%.
4. Configuration spéciale disponible sur demande.
| Capacité | t | 30.5 | 35 | 40.5 | ||
| Classe de fonctionnement | A6 | A6 | A6 | |||
| Envergure | m | 23.47 | 23.47 | 23.47 | ||
| Distance de base | m | 7.4 | 7.4 | 7.5 | ||
| Hauteur de levage | m | 15.4 | 15.4 | 18.2 | ||
| Vitesse | Levage | Avec chargement | m/min | 12 | 12 | 23 |
| Outil de levage seul | 24 | 24 | 46 | |||
| Déplacement du chariot | m/min | 70 | 70 | 70 | ||
| Déplacement de la grue | Avec chargement | m/min | 45 | 45 | 45 | |
| Outil de levage seul | 90 | 90 | 90 | |||
| Puissance du moteur Diesel | Kw | 305 | 305 | 400 | ||
| Puissance totale du générateur | Kw | 518 | 595 | 720 | ||
| Chargement max. | Kn | 273 | 287 | 320 | ||
| Mode de contrôle | Boîtier de commande, cabine de contrôle et commande à distance |
| Pièces électriques | SCHNEIDER, SIEMENS, CHINT |
| VFD | SCHNEIDER, SIEMENS, CHINT, YASKAWA |
| Moteur | XINDALI, JMU, ABM. ABB, WEG. SIEMENS ou tout autre |
| Réducteur | TAILONG, TAIXING, SEW ou tout autre |
| Classe de fonctionnement | A6/A7/A8 |
| Limiteur de surcharge | Oui/Non |
| Alerte visuelle et sonore | Oui/Non |
