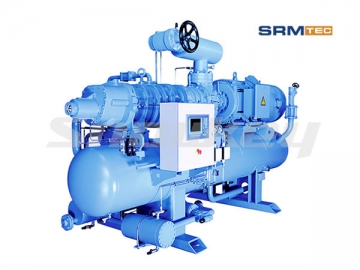

Compresseur à vis bi-étagé type ouvert SRMP2V
Détails
Le compresseur à vis bi-étagé type ouvert SRMP2V présente un total de 4 séries et 12 modèles, avec un volume d'échappement de 362-5084 m3 / h, une température d'admission de -65 ℃ à -10 ℃, une température d'échappement de 45 ℃ à 100 ℃. Il est applicable aux réfrigérants ordinaires et communs tels que R717, R404A, R507A, etc. Le système d'onduleur adopte la technologie avancée de contrôle de vecteur SVPWM, améliorant efficacement le taux d'utilisation de l'énergie. En outre, un simple moteur est adopté pour entraîner directement les vis d'étape I et II, avec une efficacité élevée, répondant aux exigences de réfrigération, telles que grande différence de température, rapport de pression important, capacité élevée, etc. L'unité offre des niveaux de pression faibles et élevées bien adaptées, et peut ajuster automatiquement la vitesse de rotation basée sur les conditions de travail. Notre produit se caractérise par un rendement élevé et une économie d'énergie ainsi que des coûts de fonctionnement bas. C'est le choix optimal pour la réfrigération industrielle. Il est composé de compresseur, séparateur à huile de haute efficacité, système de contrôle, économiseur, refroidisseur d'huile, filtre de haute capacité, pompe à huile de pré-lubrification et vanne de régulation automatique.
Avantages du compresseur à vis bi-étagé type ouvert
Caractéristiques
1. Notre compresseur dispose d'un bouton-poussoir entièrement automatique capable d'analyse automatique, de contrôle des conditions d’exploitation, d’enregistrement de données historiques et de communication à distance.
2. Avec le contrôle de fréquence vectorielle SVPWM, il peut raisonnablement distribuer le couple de rotation du moteur pour améliorer l'efficacité énergétique et économiser jusqu'à 38% d'énergie dans certaines conditions de charge.

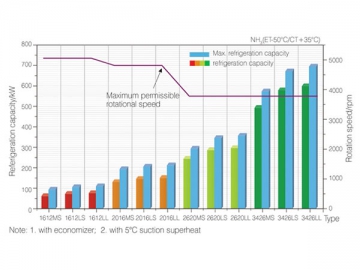

3. Avec une vitesse maximum de 5000 rpm grâce à une nouvelle technologie, la capacité de réfrigération est augmentée de 48%.
4. Notre produit adopte une petite pompe à huile à la place de la pompe à carburant mécanique pour la pré-lubrification, aboutissant à une haute stabilité et une économie d'énergie.

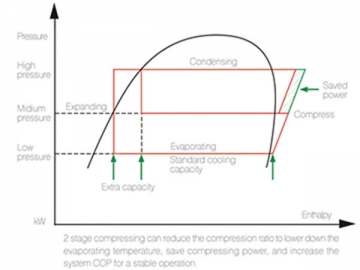

5. Avec le réapprovisionnement en air intermédiaire par compresseur, la chaleur sensible du liquide à haute pression dans le refroidisseur intermédiaire est refroidie, le liquide à haute pression du condenseur atteint un degré de post-refroidissement relativement important, ce qui améliore le coefficient de performance du système.
6. Il est équipé d'un appareil à inhibition pour assurer un faible bruit, une basse vibration et une exploitation stable.
7. Notre compresseur est équipé d’un système de protection préventive.
8. Il intègre des vannes pilotes internes pour une compacité et un fonctionnement faciles.
9. Unité de commande du rapport de pression intelligente pour le contrôle automatique et la régulation d'énergie à haute et basse pression, assurant la coordination du mouvement à biphasé.
10. Des orifices d'aspiration à basse pression sont situés à l'extrémité de l'arbre d'entrée et sont disposées axialement vers l'étage de haute pression; Le corps de l'équipement est ainsi soumis à une contrainte uniforme.
11. Chaque compresseur à vis doit passer des tests de performance avant l'expédition pour garantir une performance stable.
Paramètres
Fiche technique du compresseur à vis mono-étagé type ouvert SRMP2V
Article | Unité | Série 1612 | |||||||||
Compresseur | Modèle | SRM-1612MS | SRM-1612LS | SRM-1612LL | |||||||
Déplacement théorique de l'étage de basse pression | m3/h | 544 | 652 | 652 | |||||||
Déplacement théorique de l'étage de haute pression | m3/h | 215 | 215 | 310 | |||||||
Gamme d'ajustement | Ajustement progressif: 10~100% | ||||||||||
Réfrigérant | Type | R717 | R22 | R507A | R717 | R22 | R507A | R717 | R22 | R507A | |
Capacité de refroidissement | À basse température | kW | 107 | 126 | 143 | 128 | 152 | 171 | 133 | 153 | 174 |
Moteur | À haute température | kW | 90 | 90 | 110 | 110 | 110 | 132 | 110 | 110 | 132 |
Alimentation | 3P, 380V, 50Hz | ||||||||||
Vitesse nominale | r/min | 2960 | |||||||||
Direction | Face à l'extrémité de l'arbre du moteur: dans le sens inverse des aiguilles d'une montre | ||||||||||
Pompe à huile | Modèle | GG4195 | GG4195 | GG4195 | |||||||
Puissance de moteur | kW | 0.75 | 0.75 | 0.75 |
Article | Unité | Série 2016 | |||||||||||
Compresseur | Modèle | SRM-2016MS | SRM-2016LS | SRM-2016LL | |||||||||
Déplacement théorique de l'étage de basse pression | m3/h | 1100 | 1270 | 1270 | |||||||||
Déplacement théorique de l'étage de haute pression | m3/h | 435 | 435 | 652 | |||||||||
Gamme d'ajustement | Ajustement progressif: 10 ~ 100 % | ||||||||||||
Réfrigérant | Type | R717 | R22 | R507A | R717 | R22 | R507A | R717 | R22 | R507A | |||
Capacité de refroidissement | À basse température | kW | 224 | 266 | 303 | 259 | 308 | 349 | 259 | 314 | 353 | ||
Moteur | À haute température | kW | 160 | 200 | 200 | 200 | 200 | 220 | 200 | 220 | 250 | ||
Alimentation | 3P, 380V, 50Hz | ||||||||||||
Vitesse nominale | r/min | 2960 | |||||||||||
Direction | Face à l'extrémité de l'arbre du moteur: dans le sens inverse des aiguilles d'une montre | ||||||||||||
Pompe à huile | Modèle | GG4195 | GG4195 | GG4195 | |||||||||
Puissance de moteur | kW | 0.75 | 0.75 | 0.75 |
Article | Unité | 2620 series | |||||||||||
Compresseur | Modèle | SRM-2620MS | SRM-2620LS | SRM-2620LL | |||||||||
Déplacement théorique de l'étage de basse pression | m3/h | 2075 | 2478 | 2478 | |||||||||
Déplacement théorique de l'étage de haute pression | m3/h | 850 | 850 | 1270 | |||||||||
Gamme d'ajustement | Ajustement progressif: 10 ~ 100 % | ||||||||||||
Réfrigérant | Type | R717 | R22 | R507A | R717 | R22 | R507A | R717 | R22 | R507A | |||
Capacité de refroidissement | À basse température | kW | 431 | 522 | 583 | 515 | 617 | 676 | 514 | 612 | 698 | ||
Moteur | À haute température | kW | 315 | 315 | 355 | 315 | 355 | 450 | 355 | 400 | 500 | ||
Alimentation | 3P, 380V, 50Hz (Haute tension optionnelle:3P, 6kV/10kV, 50Hz ) | ||||||||||||
Vitesse nominale | r/min | 2960 | |||||||||||
Direction | Face à l'extrémité de l'arbre du moteur: dans le sens inverse des aiguilles d'une montre | ||||||||||||
Pompe à huile | Modèle | HJ4195 | HJ4195 | HJ4195 | |||||||||
Puissance de moteur | kW | 1.5 | 1.5 | 1.5 |
Article | Unité | 3426 series | |||||||||||
Compresseur | Modèle | SRM-3426MS | SRM-3426LS | SRM-3426LL | |||||||||
Déplacement théorique de l'étage de basse pression | m3/h | 4280 | 5084 | 5084 | |||||||||
Déplacement théorique de l'étage de haute pression | m3/h | 1659 | 1659 | 2478 | |||||||||
Gamme d'ajustement | Ajustement progressif:10 ~ 100 % | ||||||||||||
Réfrigérant | Type | R717 | R22 | R507A | R717 | R22 | R507A | R717 | R22 | R507A | |||
Capacité de refroidissement | À basse température | kW | 684 | 860 | 1010 | 802 | 999 | 1170 | 804 | 1018 | 1176 | ||
Moteur | À haute température | kW | 560 | 630 | 800 | 630 | 710 | 900 | 710 | 800 | 1000 | ||
Alimentation | Haute tension: 3P, 6kV/10kV, 50Hz | ||||||||||||
Vitesse nominale | r/min | 2960 | |||||||||||
Direction | Face à l'extrémité de l'arbre du moteur: dans le sens inverse des aiguilles d'une montre | ||||||||||||
Pompe à huile | Modèle | HJ4195 | HJ4195 | HJ4195 | |||||||||
Puissance de moteur | kW | 1.5 | 1.5 | 1.5 |
