Carotteuse type broche

Demande de devis

À propos de: http://cgeg-exploration.fr/1-21-wireline-coring-drill-rig.html

Choisir la bonne installation de forage est importante pour le carottage. Généralement, la carotteuse doit être choisie selon la conception de profondeur de forage, l'angle de conception de forage, les conditions de roche et les méthodes de forage, etc. Voici quelques exemples.

La carotteuse au diamant requière une installation de forage hydraulique avec une vitesse élevée et une large étendue de régulation de vitesse. De plus, l'installation de forage doit être équipée avec un indicateur de pression de fond, et un indicateur de vitesse et de couple. Quand le moteur électrique fonctionne, la carotteuse type broche doit être adaptée avec un tensiomètre et un ampèremètre.

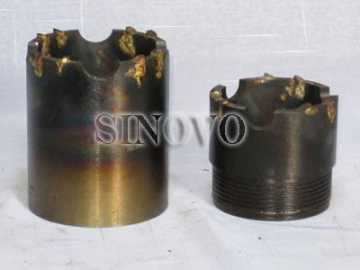

Pendant la création de trous dans la couche alluviale, la couche d'empilage ou de terre meuble sableuse, des trépans à lames ou communément trépan à carbure peuvent être utilisés. La boue peut être utilisée comme fluide de lavage.Le trépan d'impact est disponible pour le forage dans une couche de gravier. Un forage après injection de ciment ou encastrement d'orifice de tube peuvent être appliqués.

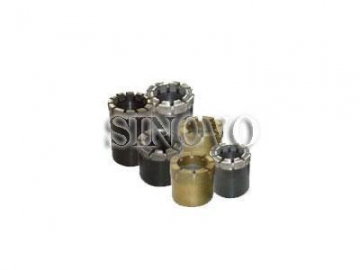

Quand le forage dans une roche dure, vous devez utiliser un forage à carbure pour forer un trou de 300mm de profondeur et ensuite utiliser une couronne à concrétion diamantée.

En tant que producteur professionnel de carotteuse en Chine, nous produisons des produits tels que carotteuse sur chenilles, carotteuse sur remorque, et carotteuse full hydraulique pour votre choix. Ces produits sont fiables, versatiles, et viennent dans diverses spécifications pour satisfaire vos différentes applications de forage. La foreuse géologique est souvent utilisée pour le carottage pour récupérer des échantillons de carottage du sol. Le carottage répréhensif et les débris de rocher sont souvent obtenus pour aider à déterminer la géologie du sous-sol et le nombre de ressources minérales.

Nous produisons carotteuse incluant carotteuse type broche et carotteuse full hydraulique pour une large gamme d'applications : forage d'exploration de lit minéral solide avec une profondeur de 100-4.200 mètres, exploration géologique d'ingénierie, zone superficielle pétrolifère ; industrie minière de gaz naturel, ventilation de galerie minière et forage de tunnel de décharge d'eau. Et selon les besoins des clients, le forage peut être monté sur patin, chenille ou remorque.

La carotteuse type broche est idéalement adéquate pour l'exploration, l'industrie minière, les puits d'eau, les projets d'opération de forage de trous de cimentation de pieux pour lequel le transport, la mobilité et les dimensions compactes sont des facteurs importants.

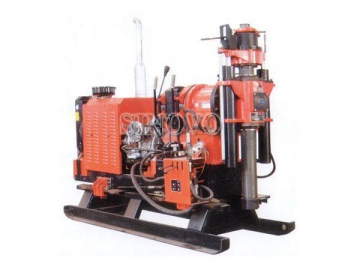

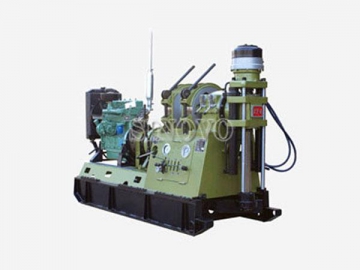

Carotteuse type broche XY

Technical Parameters
Modèle		XY-1		XY-200		XY-2B		XY-3B
Modèle		Standards Européens	Standards Américains	Standards Européens	Standards Américains	Standards Européens	Standards Américains	Standards Européens	Standards Américains
Capacité de forage		110m	361pieds	280m	656 pieds	300m	984 pieds	600m	1968 pieds
Diamètre de trou		Φ75-Φ110mm	Φ3-Φ4.3pouces	Φ60-Φ380mm	Φ2.4-Φ15 pouces	Φ80mm-Φ520mm	Φ3.1-Φ20.5pouces	Φ75mm-Φ800mm	Φ3-Φ31.5 pouces
Couple maximum		0.6knm	443lbf.ft	1.7knm	1254lbf.ft	2.55knm	1881lbf.ft	3.5knm	2618lbf.ft
Etendue d'angle		90°-75°	90°-75°	0°-90°	0°-90°	90°-70°	90°-70°	90°-70°	90°-70°
Broche de force de traction maximum		25kn	5620lbf	49kn	11016lbf	68kn	15287lbf	68kn	15287lbf
Course de broche		450mm	18 pouces	510mm	20 pouces	550mm	22 pouces	550mm	22 pouces
Capacité de levage maximum (simple câble)		10kn	2248lbf	20kn	4496lbf	25, 15,7.5kn	5620, 3372,1686lbf	30kn	6744lbf
Unité d'alimentation
		7.5kw	10hp			22kw	30hp	30kw	40hp
	Moteur diesel	10.3kw	14hp	20kw	27hp	24.6kw	33hp	35.3kw	47hp
Poids d'installation de forage (Sans l'unité d'alimentation)		500kg	1102lb	1000kg	2205lb	1200kg	2646lb	1300kg	2866lb

Technical Parameters
Modèle		XY-4		XY-4T		XY-5		XY-6
Modèle		Standards Européens	Standards Américains	Standards Européens	Standards Américains	Standards Européens	Standards Américains	Standards Européens	Standards Américains
Capacité de forage		850, 1200m	2789,3937 pouces	700-1000m	2297-3281pieds	900-1800m	2953-5905 pieds	1000-2400m	3281-7874 pieds
Diamètre de trou		Φ42mm, Φ50mm tige de forage	Φ1.7,Φ2 pouces de tige de forage	Max 110mm	Max 4.3 pouces	PQ Maximum de tige de forage	PQ Maximum de tige de forage	PQ Maximum de tige de forage	PQ Maximum de tige de forage
Couple maximum		2.64knm	1947lbf.ft	2.64knm	1947lbf.ft	5.5knm	4057lbf.ft	7.8knm	5753lbf.ft
Etendue d'angle		0°-360°	0°-360°	90°-45° (360°)	90°-45° (360°)	90°-75° (360°)	90°-75° (360°)	90°-75° (360°)	90°-75° (360°)
Broche de force de traction maximum		80kn	17985lbf	80kn	17985lbf	135kn	30349lbf	200kn	44962lbf
Course de broche		600mm	24 pouces	600mm	24 pouces	500mm	20pouces	600mm	24pouces
Capacité de levage maximum (simple câble)		30kn	6744lbf	30kn	6744lbf	60kn	13489lbf	85kn	19109lbf
Unité d'alimentation
	Moteur électrique	30kw	40hp	30kw	40hp	55kw	74hp	75kw	101hp
	Moteur diesel	31kw	42hp	30kw	40hp	60kw	80hp	85kw	114hp
Poids d'installation de forage (Sans l'unité d'alimentation)		1500kg	3307lb	4200kg	9259lb	3100kg	6834lb	3650kg	8047lb

Principales caractéristiques :
- Elévation hydraulique
- Vitesse de rotation élevée
- Opérations faciles et pratiques
- Poids léger et enlèvement aisé
- Système hydraulique fiable
- Adéquat pour l'exploration géologique
- Entretien aisé

Accessories

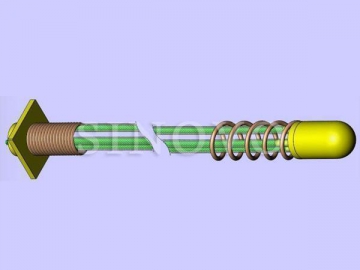

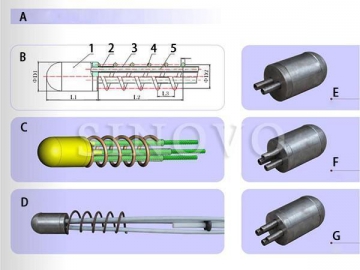

A. Câble d'ancrage récupérable série COQM-d
B. Vue latérale
1. Pièce de support
2. Connecteur
3. Tube plastique
4. Bobine
5. Toron acier

C.Dessin 3D
D.Photo de produit
E.2 trous
F.3 trous
G.4 trous
