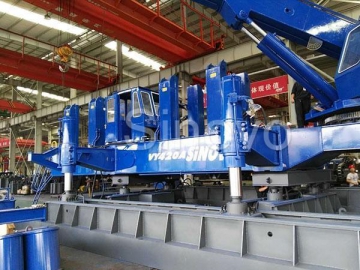

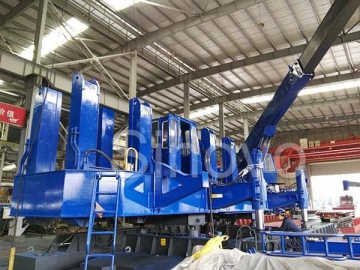

Mât de battage hydraulique statique série VY
Le mât de battage hydraulique statique série VY est un nouveau engin de génie civil écologique breveté qui sert à enfoncer des pieux par battage. Il dispose des avantages suivants: absence de pollution, silencieux, battage rapide des pieux, pieux de haute qualité. Ce produit représente la tendance de l'évolution future des machines de battage. Nous vous offrons plus de 10 variétés de sonnettes de battage hydrauliques série VY ayant une capacité de pression comprise entre 60 et 1200 tonnes. Notre mât de battage est fabriqué à partir de matériaux et composants de haute qualité. L’adoption de méthodes de conception uniques pour le battage hydraulique garantit la propreté et la fiabilité du système hydraulique. La haute qualité est garantie par le flux principal.
Notre société offre un excellent service et une conception personnalisée à tous nos clients partout dans le monde.

Principales caractéristiques du produit
Le marteau hydraulique de battage Sinovo bénéficie des fonctionnalités communes des engins de battage tels que la haute efficacité, l’économie d'énergie, le respect de l'environnement, etc. En outre, il intègre les caractéristiques techniques exceptionnelles suivantes:

1. La conception unique du mécanisme de serrage de chaque mâchoire doit être ajustée avec la surface d'appui de l'arbre pour assurer une plus grande surface de contact avec le pieu, ce qui empêche son endommagement.
2. La conception unique de la structure de battage latérale/angulaire améliore la capacité des battages latéraux/angulaires. La force de pression du battage latéral / angulaire atteint jusqu'à 60% -70% du battage principal. La performance est bien meilleure que celle du système de battage pendulaire latéral/angulaire.
3. Le système unique de maintien de la pression de serrage permet de remplir automatiquement le carburant en cas de fuite d’huile du cylindre, ce qui garantit un pieu de serrage hautement fiable et une construction de qualité supérieure.
4. Le système unique de stabilisation de la pression de la borne ne garantit aucun flotteur à pression nominale, aboutissant à une amélioration considérable de la sécurité d'utilisation.
5. Le mécanisme de marche unique à conception tasse de lubrification peut réaliser une lubrification durable afin de prolonger la durée de vie de la roue ferroviaire.
6. La conception du système hydraulique à puissance constante et à débit élevé garantit une efficacité de battage élevée.

Structure de base du mât de battage hydraulique statique
1. Plate-forme de battage
La plate-forme de battage représente le corps principal de la machine qui permet les opérations de battage. Elle est composée de pieux à cylindre de pression, poutres, colonnes, boîtes à crampons, cylindres de pieu, etc.

2. Équipement de battage à prise latérale
Si vous souhaitez réaliser des travaux de battage à prise latérale/angulaire, déplacez directement l'assemble boîte de serrage & cylindre de pression principal à la structure de battage à prise latérale, puis réparez, installez et connectez le tuyau hydraulique.

3. Mécanisme de levage
Le mécanisme de levage se compose de quatre cylindres de levage et quatre cantilevers. Les quatre cylindres de levage sont connectés à la machine principale par quatre cantilevers et les tiges de piston articulées sont connectées à quatre dispositifs de marche. Le réglage du vérin de levage facilite les mouvements du corps. Le mât de battage à pression peut rouler et tourner grâce au mouvement du mécanisme de levage.

4. Grue

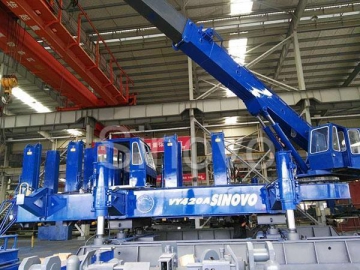

La grue est installée sur la sonnette de battage hydraulique VY et est principalement utilisée pour soulever le pieu préfabriqué. C'est un équipement qui assiste le mât de battage hydraulique. La structure de cette grue est similaire à la grue hydraulique pour camion. Elle se compose d’un système de levage de la flèche, système de treuil, système rotatif et d’un système de contrôle hydraulique. Le système de commande hydraulique comprend une multi vanne manuelle, contrôle la vanne multi-voies correspondante et réalise les activités d'amplitude, d'enroulement, de rotation, de télescopage, etc.

5. Principe de fonctionnement de la grue
Système de commande hydraulique: L'huile de pression hydraulique coule via le joint rotatif vers le système de la grue fourni par la pompe hydraulique. La pression du système est déterminée par la vanne de débordement de la vanne multidirectionnelle, le réglage de la pression étant de 18 Mpa. L'opération manuelle permet d'obtenir la direction, le guindage, le pivotement, l’extension et la rétraction de la flèche.
