Panneaux tuiles (panneaux imitation tuiles espagnoles en ASA)
Fonctions spéciales des panneaux tuiles
1. 10 ans sans décoloration
2. Excellente résistance à la corrosion
3. Excellente performance anti-UV
Les panneaux tuiles sont une sorte de plaques de couverture imitation tuiles. Le matériau principal, soit la résine ASA, est fournis par SABIC, l'une des 500 plus grandes sociétés internationales. L'ASA est une sorte de polymère ternaire co-extrudé par trois types de matériaux: l'acrylonitrile, le styrène et l'acrylate. La technologie de co-extrusion à deux couches ou trois couches est typiquement appliquée pour la production de matériaux.
L'ASA offre une performance anti-UV et une résistance exceptionnelle à la corrosion, ce qui permet à nos panneaux tuiles d'avoir une stabilité de couleurs à long terme et une durée de vie élevée. En outre, nos produits respectueux de l'environnement sont également résistant à l'eau, au feu et aux intempéries. Ils sont dotés d'une bonne isolation thermique et sonore. Les panneaux imitation tuiles peuvent résister à de vents forts et à des tremblements de terre. Leur poids léger assure une installation facile. Nos panneaux tuiles sont disponibles avec des motifs variés, en fonction des demandes.
Applications des panneaux tuiles
Les toitures en plaque de résine offrent une solution de couverture idéale. C'est un matériau de construction couramment utilisé dans la conception des hangars, des abris d'auto, des stades, des villas, des villages de vacances, des mobiles homes, des maisons préfabriquées, des pavillons de jardin, ainsi que de nombreux autres types de bâtiments résidentiels et commerciaux.
- Projet de villas
- Projet de maison résidentiel
- Rouge brique
(SRT-C-001)
- Rouge violacé
(SRT-C-002)
- Rouge fer
(SRT-C-003)
- Bleu ciel
(SRT-C-004)
- Rouge rose
(SRT-C-005)
- Doré
(SRT-C-006)
- Rouge ardent
(SRT-C-007)
- Gris-bleu
(SRT-C-008)
- Gris foncé
(SRT-C-009)
- Vert foncé
(SRT-C-010)
| Modèle | HB-SRT | ||
| Profil | | ||
| | |||
| Epaisseur | 2.5±0.1mm | 3.0±0.1mm | |
| Longueur | Personnalisable (doit être un multiple de 219mm) | ||
| Largeur globale | 720mm | 1050mm | 880mm |
| Largeur effective | 640mm | 960mm | 800mm |
| Espacement des pannes | 660mm | ||
| Poids | 2.5mm : 5.0±0.1kg /m2 | 3.0mm : 6.0±0.1kg /m2 | |
| Charge admissible des conteneurs | Epaisseur | SQ.M./20 FCL (21 tonnes) | SQ.M./40 FCL (26 tonnes) |
| 2.5mm | 4,000 | 5,000 | |
| 3.0mm | 3,300 | 4,200 | |
| Produits | Largeur totale (mm) | Largeur effective (mm) |
| | 720 | 640 |
| | 1050 | 960 |

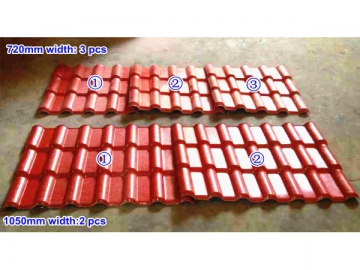

| Comme montré dans l'image, les séries HB-P-SRT-720-160-30 composées de trois tuiles offrent une largeur totale de 720 mm, tandis que les séries HB-P-SRT-1050-160-30 composées de deux tuiles ont une largeur pouvant atteindre 1050mm. Par conséquent, nous vous recommandons de choisir notre tuile de toiture ASA de séries HB-P-SRT-1050-160-30 pour la construction du système de toiture. Cela permettra d'améliorer l'efficacité du travail et de réduire les coûts des matières d'installation. | ||
| Éléments de test | Méthodes de test | Conditions de test | Résultats des tests | |
| Exposition aux UV | ASTM G154-12,ASTM D2244-11 | Cycle 1ASTM G154-12, Type de lampe: UV340,Période d'exposition: 200h | ΔΕ*ab =0.5 | |
| Résistance à la traction | ASTM D638-10 | Vitesse d'essai: 50mm /min | 28 Mpa | |
| Résistance à la flexion | ASTM D790-10Procédure A | Vitesse d'essai: 1.3mm /minPortée: 48mm | 55 Mpa | |
| Résistance aux chocs | ASTM D5420-10 | Géométrie: GE(Ø12.70mm)Poids d'impact: 0.9kg | Énergie de rupture moyenne : 3J | |
| Résistance à la haute température | 60℃ , 6h | Pas de changement visible | ||
| Résistance à la basse température | -35℃ , 6h | |||
| Résistance chimique | Solution d'éthanol 70% (V/V), Test d'immersion 23℃, 2h | |||
| Solution 10% NaOH (m/m), Test d'immersion 23℃, 2h | ||||
| Solution de saturation NaCL, Test d'immersion 23℃, 2h | ||||
| Conductivité thermique | ASTM C518-10 | Température moyenne(℃ ) | Différence de température(℃) | Conductivité thermique [W/(m.K )] |
| 25.48 | 9.36 | 0.18 | ||
| Test de combustion verticale 20mm | UL 94-2013 Section 8 | Spécimen: 129x12.5x3.0mm | V-0 | |
| Espacement des pannes | Espacement entre deux pannes | 660mm | ||
Remarque: Les résultats des tests ci-dessus sont obtenus sur la base de tests effectués par la SGS, et sont fournis à titre indicatif.
1. Stabilité des couleurs longue durée
2. Résistance supérieure à la corrosion
3. Isolation thermique remarquable
4. Très résistant au feu
5. Performance exceptionnelle d’étanchéité
6. Installation pratique et efficace
Les panneaux imitation tuiles sont disponibles avec une gamme complète d'accessoires pour l'installation.
Guides d'installation des panneaux tuiles
1. Les options de pannes compatibles comprennent le tube carré (60 x 40 x 3 mm), l'acier de section type C (100×50×20×3mm) et le bois anticorrosion (60×40 mm).
2. L'espace entre les pannes devrait être de 660 mm. Les pannes sont censées être disposés de bas en haut.
3. Installer la tuile principale dans le sens inverse de la direction du vent local. Le chevauchement des panneaux tuiles peut être effectué de manière synchrone dans les deux sens.
4. Avant d'installer les panneaux de couvertures, veuillez couper une section de la première pièce.
5. La section de chevauchement entre la tuile faîtière et l'arêtier doit être coupée en douceur. La tuile faîtière à trois voies doit être installée après l'installation du faîtage et de l'arêtier.
6. Des raccords spéciaux sont prévus pour la fixation de nos panneaux tuiles. Vous pouvez utiliser la perceuse électrique pour creuser des trous à la surface de la tuile. Le diamètre du trou doit être de 2 mm plus grand que le diamètre de la vis du clou à crochet.
7. Nous vous conseillons de choisir des vis autotaraudeuses et des raccords étanches fournis par notre entreprise.
Organigramme de l'installation 1. Revêtement de toits ou treillis de toits
2. Fixation
3. Installation des pannes
4. Manipulation des gouttières inclinées et des clignotements
5. Installation de tuile principale pour une trapézoïdale
6. Installation de tuile principale pour les côtés triangulaires
7. Installation des tuiles faîtières
8. Installation des arêtiers
9. Installation des tuiles faîtières à trois voies
10. Installation de l'extrémité de l'arêtier
11. Manipulation des projections sur les toits et des joints
