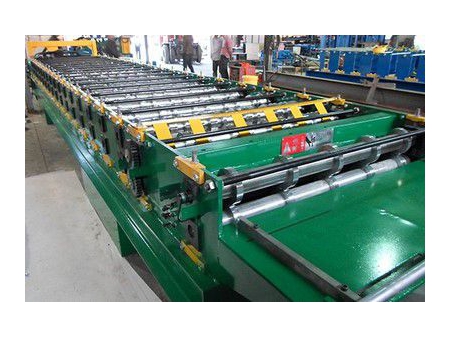

Profileuse pour panneaux de toiture en tuiles vernissées YX32-197.5-790

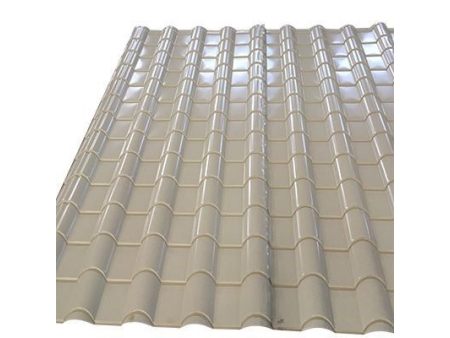

La profileuse pour panneaux de toiture en tuiles vernissées YX32-197.5-790 de conception optimisée est destinée au profilage des panneaux de tuiles vernissées.
Intégrant un système d'emboutissage hydraulique, elle peut fabriquer des plaques de toit de 790mm de large et de 0,4-0,8mm d'épaisseur. Cette machine de profilage de haute efficacité est livrée avec une vitesse de production de 3-8m/min.
| Modèle | YX32-197.5-790 |
| Dimensions | 8000*1500*1500mm |
| Puissance du moteur | 7.5kW |
| Puissance hydraulique | 3.7kW |
| Étapes de profilage | 16 étapes |
| Vitesse de profilage | 3-8m/min |
| Tension | 380V/50HZ/3PH |
| Épaisseur du matériau | 0.4-0.8mm |

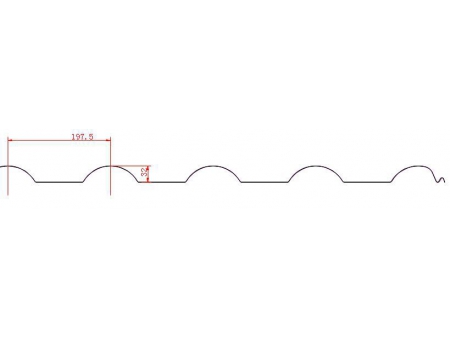

| Hauteur des nervures de la toiture | 32mm |
| Largeur effective de la couverture | 790mm |
| Distance entre les marches des tuiles | 100mm à 600mm, Variable |
| Largeur du matériau d'alimentation | 1000mm |
| Système de contrôle | Contrôle PLC |
-
-

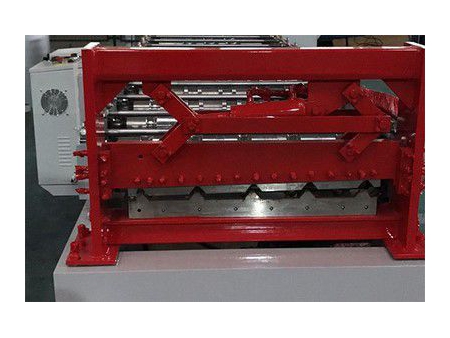

L'outil de coupe est fabriqué en acier moulé Cr12 et soumis à un traitement thermique HRC58-60 pour une qualité optimale et une durée de vie prolongée.
-
-

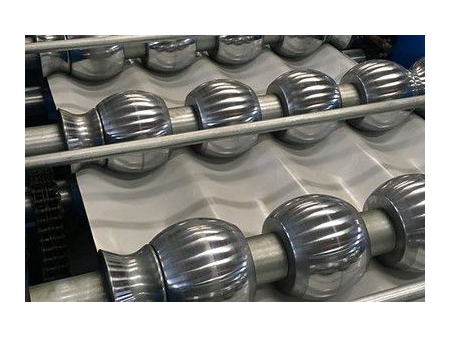

Le rouleau est en acier 45# de qualité supérieure, fabriqué par des tours CNC.
Le revêtement en chrome dur est possible pour garantir une longue durée de vie.
Le cadre du châssis est soudé au moyen d'un faisceau H 400#.
-
-

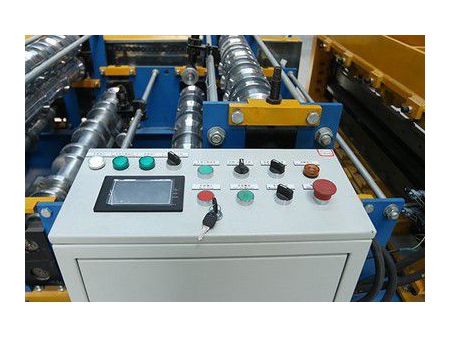

Le système de contrôle PLC peut être sélectionné parmi Schneider, Siemens et Delta.
-
-
Un pré-coupeur hydraulique peut être installé pour réduire le coût de la main d'œuvre.
- Machine principale
- Dérouleur manuel de 5 tonnes
- Couteau de profilage hydraulique (Matériau: Cr12Mov avec traitement thermique)
- Système hydraulique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Pré-coupeur manuel ou pré-coupeur hydraulique
- Outils
- Manuel d'utilisation
