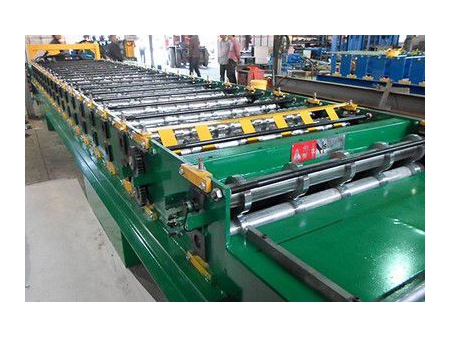

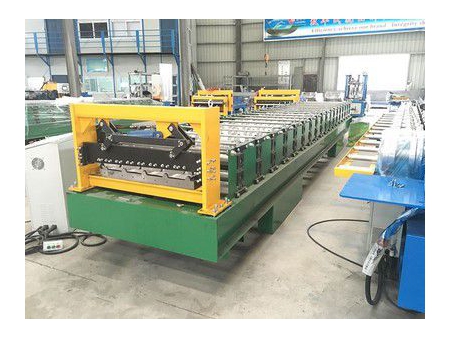

Profileuse pour panneaux de toiture en tuiles vernissées YX34-190-760

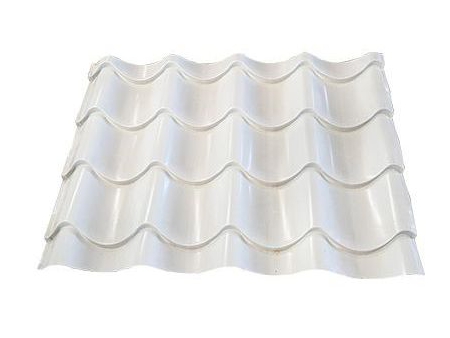

La profileuse pour panneaux de toiture en tuiles vernissées YX34-190-760 est dotée du système d'emboutissage hydraulique pour la production de panneaux de toiture en tuiles vernissées de 760mm de large et de 0,4-0,6mm d'épaisseur. Cette machine de profilage est livrée avec une capacité de production maximale de 8m/min. Elle a été conçue pour réaliser avec le maximum de rapidité et de précision les opérations de profilage tout en minimisant le réglage des outillages.
| Modèle | YX34-190-760 |
| Dimensions | 7000*1500*1500mm |
| Puissance du moteur | 7.5KW |
| Puissance hydraulique | 3.7KW |
| Étapes de profilage | 16 étapes |
| Vitesse de profilage | 3-8m/min |
| Tension | 380V/50HZ/3PH |
| Épaisseur du matériau | 0.4-0.8mm |
| Hauteur des nervures de la toiture | 34mm |
| Largeur effective de la couverture | 760mm |
| Distance entre les marches des tuiles | 100mm à 600mm, Variable |
| Largeur du matériau d'alimentation | 914mm |
| Système de contrôle | Contrôle PLC |
-
-
L'outil de coupe est fabriqué en acier moulé Cr12 et soumis à un traitement thermique HRC58-60 pour une qualité optimale et une durée de vie prolongée.
-
-

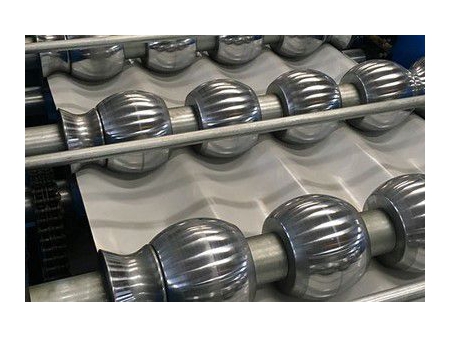

Le rouleau est en acier 45# de qualité supérieure, fabriqué par des tours CNC.
Le revêtement en chrome dur est possible pour garantir une longue durée de vie.
Le cadre du châssis est soudé au moyen d'un faisceau H 400#.
-
-
Le système de contrôle PLC peut être sélectionné parmi Schneider, Siemens et Delta.
-
-
Un pré-coupeur hydraulique peut être installé pour réduire le coût de la main d'œuvre.
- Machine principale
- Dérouleur manuel de 5 tonnes

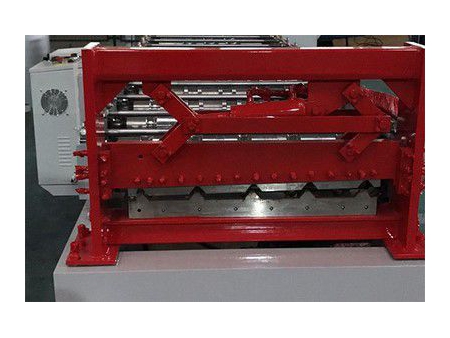

- Couteau de profilage hydraulique (Matériau: Cr12Mov avec traitement thermique)
- Système hydraulique

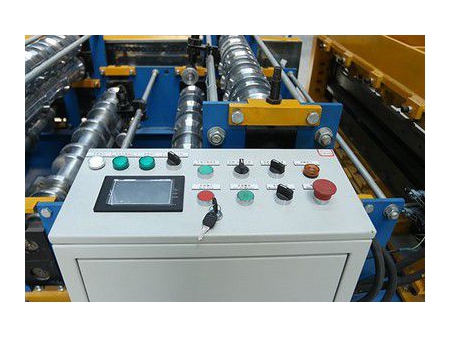

- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Pré-coupeur manuel ou pré-coupeur hydraulique
- Outils
- Manuel d'utilisation
