Ligne de soudage automatique de poutre H, tôle ondulée/poutre SIN

Demande de devis

À propos de: http://jgrollformingmachine.fr/steel-structure-machine/2-1-automatic-corrugated-web-welding-line.html

Afficher la vidéo

Notre ligne de soudage automatique de poutre H et tôle ondulée de série JBH se compose d'une machine de refendage et de coupe à longueur, machine de profilage de tôles, machine d'alimentation de tôles et brides, machine de soudage automatique par robot pour poutres H et tôles ondulées, machine de coupe transversale, système d'alimentation, etc. Cette machine de soudage automatique intègre un robot de soudage provenant d'Italie qui contrôle automatiquement les processus, notamment le balayage laser de la ligne toute entière, le soudage de deux positions, le changement du pistolet de soudage, la coupe transversale et ainsi de suite. Elle se caractérise par une qualité exceptionnelle, une grande efficacité, une automatisation complète, etc.

Composants de la ligne de production

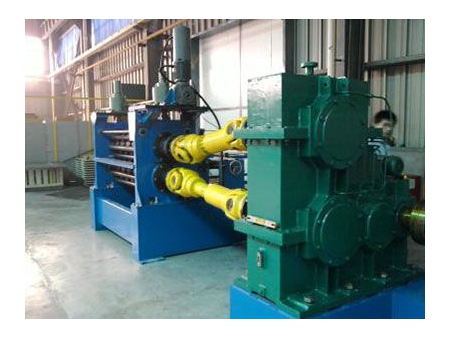

2. Machine de profilage de tôles: Cette machine se compose de rouleaux supérieurs et inférieurs et réalise l'entrainement de la rotation des rouleaux par alimentation d'entrée. La vitesse de profilage peut être ajustée à l'aide d'une commande de fréquence. Le rouleau inférieur est fixe, le rouleau supérieur peut être soulevé. Le dispositif de levage ajuste la distance entre les rouleaux supérieurs et inférieurs pour obtenir la surface ondulée requise. L'ajustement est contrôlé de façon automatique par le système PLC.

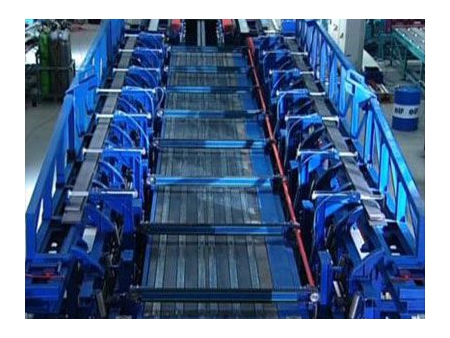

2. Machine d'alimentation de tôle et bride
  Equipée d'un dispositif de déplacement latéral, cette machine sert à transporter les feuilles ondulées vers la machine de soudage. Les unités de transmission de brides gauches et droites sont des parties symétriques de la machine dont la fonction principale est de transporter la bride vers la machine de soudage. La structure est dotée d'un dispositif de levage et d'un système d'entrainement de moteur avec réducteur.

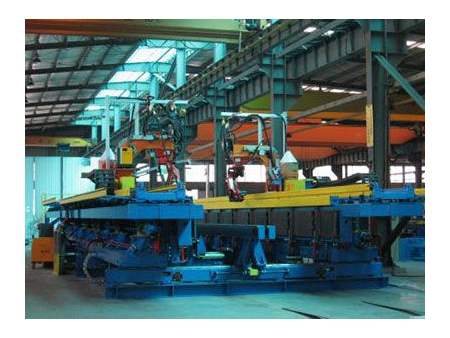

2. Machine de soudage automatique par robot pour poutre H et tôle ondulée
  La machine de soudage de poutre H et tôle ondulée adopte un robot de soudage provenant d'Italie qui contrôle automatiquement les processus, notamment le balayage laser de la ligne toute entière, le soudage de deux positions, le changement de pistolet de soudage, la coupe transversale et ainsi de suite. Elle peut également souder la section transversale des poutres H ondulées.

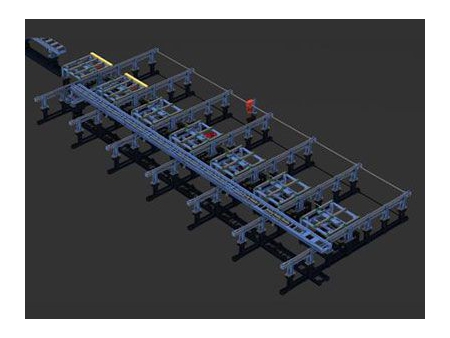

2. Equipement d'alimentation & coupe transversale
  Cette machine est principalement utilisée pour l'alimentation de la poutre H finie. Le dispositif de transmission longitudinal peut être ajusté selon la hauteur de la bride de différentes pièces à usiner. La poutre H fabriquée sera abaissée à la table latérale puis retirée.
1. Machine de refendage et de coupe à longueur (optionnel)
  Cette machine se compose d'un dérouleur, alimentateur, niveleur, refendeuse, unité de coupe à longueur et ainsi de suite. Cette machine est placée devant la machine de profilage. Elle est appliquée dans le refendage et la découpe de feuilles d'acier avant la transmission vers la machine de profilage.

Paramètres techniques

Eléments	Paramètres
Profileuse de tôle ondulée	Matériel brut approprié	Limite d'élasticité (Mpa)		≤345
		Épaisseur de l'acier (mm)		2-6(≤235Mpa): 2-4(≤345Mpa)
		Largeur de l'acier (mm)		350-1500
	Dimension de profil	Hauteur de l'onde (mm)		40-50
		Distance des ondes (mm)		155（Environ）155
	Mode d'alimentation de l'acier	Convoyeur
	Mode d'alimentation des tôles ondulées	Chaîne de transmission
	Puissance de l'alimentation (kw)	30
	Poids total (T)	（Environ）11
	Dimension (mm) 6235×1640×2500
Machine de soudage automatique par robot pour poutre H et tôle ondulée	Dimensions de la pièce à usiner (mm)	Longueur de la pièce à usiner		4000-20000
		Epaisseur de la tôle		2-6
		Hauteur de la tôle		350-1500
		Épaisseur de bride		10-30
		Largeur de bride		150-500
	Mode de soudage	Robot importé, soudage en même temps sur deux positions
	Type de soudage	Soudage CO2	Balayage de la tôle ondulée		Balayage laser de la ligne toute entière
	Type de découpe	Coupe plasma	Mode de contrôle		Contrôle automatique
	Vitesse de balayage (mm/s)	≥600	Vitesse de soudage (mm/min)		Max.830
	Puissance totale (kw)	132
	Dimension (mm)	24000×6500×3500
	Poids total (T)	(Environ) 41
Puissance totale (kw)	195 (Sans la ligne de refendage/découpe)
Poids total (T)	86 (Ligne de refendage/découpe)
Dimension (mm)	67550×8500×3500 (Sans la ligne de refendage/découpe)
