Ligne de soudage de poutre H à âme ondulée JBH15

Demande de devis

À propos de: http://jgrollformingmachine.fr/steel-structure-machine/3-1-corrugated-web-h-beam-welding-line.html

Afficher la vidéo

La ligne de soudage de poutres H à âme ondulée JBH15 dotée d’une performance inégalée est composée d'un convoyeur d'alimentation de panneaux, machine à former des bandes, machine à couper la bande en longueur, machine d'assemblage (sauf les poutres coniques), convoyeur de transfert, machine de découpe et soudage pour bandes ondulées, dispositif d'assemblage pour poutres coniques, système électrique, système pneumatique et système hydraulique.

Paramètres principaux

Longueur de la poutre H : 4-16m ;

Hauteur de la poutre H : 300-1500mm

Épaisseur de la bande ondulée : 2-6mm (≤235MPa), 2-4mm (≤345MPa) ;

Épaisseur de la bande plate : 4-6mm

Hauteur de l'onde sinusoïdale de la toile ondulée : environ 40-43mm (réglable) ;

Distance de l'onde sinusoïdale de la bande ondulée : environ 155 mm ;

Épaisseur de la bride : 8-30mm

Largeur de la bride : 150-500mm

Longueur de la poutre H à section conique : 4-12m

Hauteur maximale de la poutre H à section conique : 1200mm ;

Hauteur minimale de la poutre H à section conique : 300 mm ;

Taille de la zone d'implantation de la ligne complète : 92*4m (longueur*largeur)

Flux de travail

Préparation de la bobine

Préparation de la bande en panneau simple

Alimentation de la bobine pour la bande (épaisseur=2~3m)

Alimentation du panneau plat en bande

Formage de l'ondulation

Alimentation de la bride avec une grue

Assemblage de la poutre H

Soudage de la poutre H

Assemblage de poutres coniques

Sortie

Composants de l'équipement

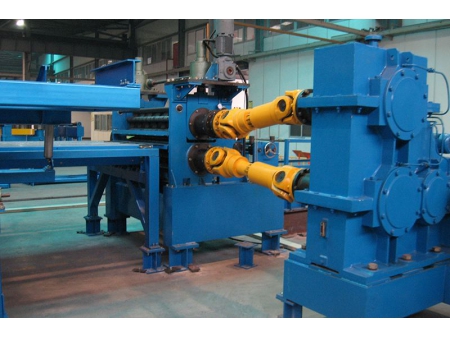

2. Machine de formage de bandes / Profileuse pour bandes / Machine à former des bandes
  Cette machine de formage de bandes se compose de rouleaux supérieurs et inférieurs, le mécanisme d'entrée de puissance permet d’entraîner la rotation de ces rouleaux. La vitesse de profilage peut être ajustée au moyen d’un système de contrôle de fréquence. Le rouleau inférieur est fixe, tandis que le rouleau supérieur peut être soulevé. Le rouleau inférieur est ajustable grâce au moteur. Le dispositif de levage synchrone ajuste la distance entre les rouleaux supérieur et inférieur, permettant ainsi de produire l'onde sinusoïdale. Le système d'ajustement intègre un contrôle automatique par automate programmable (API). Cette machine est dotée d'un dispositif de centrage, d'un système de rectification, d'un mécanisme de serrage assisté et d'un dispositif de graduation automatique d'entrée et de sortie.

Limite d'élasticité du matériau approprié : ≤345 MPa

Épaisseur de la bande ondulée : 2-6mm (≤235MPa), 2-4mm (≤345MPa) ;

Largeur de panneau adéquate : 300-1500mm ;

Hauteur de l'onde sinusoïdale de la bande ondulée : environ 40-43 mm (réglable) ;

Distance de l'onde sinusoïdale de la bande ondulée : environ 155 mm ;

Pression d'alimentation en air : 0,7MPa

Pression hydraulique : 6MPa

Mode de centrage du panneau : manuel

Vitesse de profilage : 0,5-4,2m/min

Puissance d'entrée : 33kw

Station hydraulique : 5,5kw

Mode de sortie de la bande ondulée : transmission par chaîne

Poids de la machine : environ 10 tonnes

Taille de la machine (L*l) : 20*4m

2. Machine à couper la bande en longueur / Machine de découpe en bande à la longueur
  Cette machine est destinée à transporter la tôle ondulée vers la machine de soudage. Elle est dotée d'un dispositif de déplacement latéral de la tôle. Les unités de transmission de la bride gauche et droite sont des pièces symétriques. La principale fonctionnalité de ces unités est d'acheminer la bride vers la machine à souder. Le cadre comporte un dispositif de levage et un système d'entraînement par moteur réducteur.

Largeur appropriée pour la coupe : 300-1500mm

Courant maximum pendant la coupe : 65A

Puissance totale d'entrée : 12kw

Taille de la machine (L*l) : 1*3m

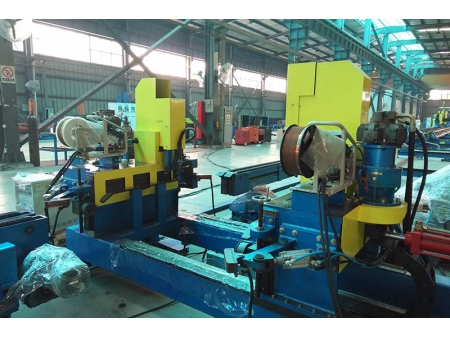

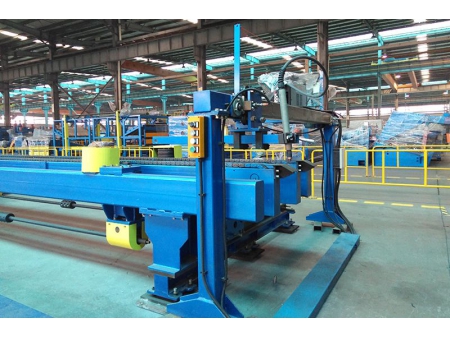

2. Machine d'assemblage (sauf les poutres coniques)
  La machine se compose principalement d'un convoyeur d'alimentation de bande ondulée, convoyeur d'alimentation de bride, machine d'assemblage de poutre H normale (bande plate), système électrique, système pneumatique, système hydraulique, etc. Le panneau de bande ondulée est alimenté à la machine d'assemblage par le convoyeur, et simultanément, deux pièces du panneau de bride sont soulevées sur le convoyeur au moyen d'une grue. Les trois pièces du panneau sont positionnées correctement dans la machine d'assemblage. Les panneaux sont serrés par le vérin à huile et se déplacent vers l'avant grâce à un moteur hydraulique. Le pistolet de soudage par points automatique procède au soudage par points sur le sommet de l'onde sinusoïdale.

Longueur de la poutre H : 4-16m

Largeur de bride : 150-500mm

Vitesse de transport de la bande ondulée : 3-15m/min

Vitesse d'assemblage : Max. 2,2m/min

Largeur de la poutre H ondulée : 300-1500mm

Puissance d'entrée totale : environ 25kw

Taille de la machine : 18*4m

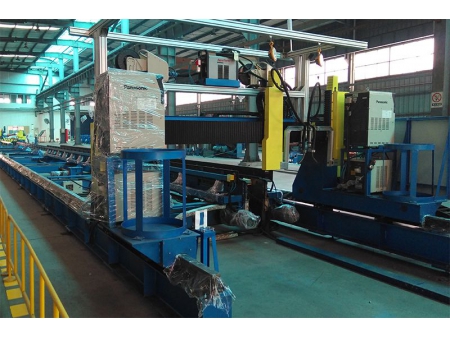

2. Machine de découpe et soudage pour bandes ondulées
  La machine à découper et souder les bandes ondulées est la pièce maîtresse de la ligne de production. Elle se compose d'un système d'alimentation en panneaux, d'un système de soudage par suivi de la soudure, d'un système de découpe de la poutre conique, d'un système hydraulique, d'un système pneumatique, d'un système de contrôle électrique, etc.

Principe de fonctionnement
La poutre en H est acheminée jusqu'à la position adéquate, puis elle est serrée fermement. Le système de soudage par suivi des deux côtés lance la soudure de la poutre en H en fonction des paramètres définis. La méthode de soudage employée est le soudage par suivi laser, qui permet de perfectionner la qualité de la soudure.
Concernant la machine devant réaliser une poutre conique. Après la fabrication de la poutre H régulière, le système de découpe se mettra en marche. Il faut ensuite assembler manuellement la poutre conique et la transporter vers la machine pour effectuer une autre soudure.

Longueur des poutres H : 4-16m

Hauteur de la poutre H régulière : 300-1500mm

Longueur de la poutre conique : 4-16m

Hauteur maximale de la poutre conique à grande extrémité : 1200mm

Hauteur minimale de la poutre conique à l'extrémité inférieure : 300mm

Pression d'air : 0,7Mpa

Mode de soudage : soudage au laser sous protection gazeuse

Mode de découpe : découpage plasma avec suivi de la tension d'arc

Vitesse de soudage : environ 700m/min, vitesse moyenne maximale de projection linéaire.

Puissance d'entrée totale : 95kw

Taille de la machine (L*l) : 20*4m

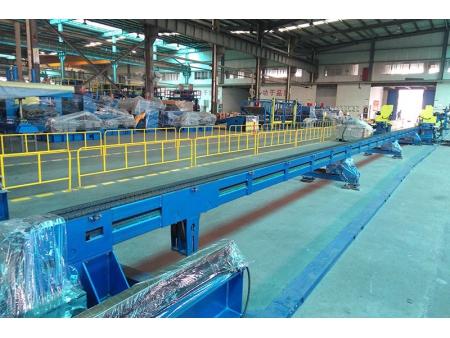

2. Convoyeur de transfert
  Le convoyeur de transfert intègre un rouleau de convoyeur vertical et un système de contrôle électrique. C’est un dispositif destiné à convoyer la poutre après l'assemblage pour la soudure. Le convoyeur de conception innovante peut être ajusté en fonction de la taille de la poutre. Si la poutre en H doit être doublement soudée, elle doit être retournée de 180 degrés avec une grue et être remise sur le convoyeur.

Longueur de la bande de sortie H : 4-16m

Puissance d'entrée totale : 6kw

Taille du convoyeur (L*l) : 18*4m

1. Dispositif d'assemblage pour poutre conique
  Ce dispositif est constitué d'un ensemble d'accessoires et d'un ensemble d'unités de levage pour les poutres coniques. La pièce à usiner est soulevée par le dispositif de levage jusqu'à la zone d'assemblage de la poutre conique. Ensuite, la bride est assemblée à la main à l'aide d'un dispositif spécial, puis elle est remise sur la machine pour être soudée.

Liste des fournitures

No.	Article	Type	Quantité	Remarque
1	Machine d'assemblage	JBH15.01	1
2	Machine de soudage	JBH15.02	1
3	Convoyeur de transfert	JBH15.03	1	Après l'assemblage pour le soudage
4	Dispositif de découpe	JBH15.04	1	Découpage plasma
5	Dispositif d'assemblage pour poutre conique		1
6	Machine de formage	JBH150A	1	t=2-6 mm (≤235 MPa)；t=2-4 mm (≤345 MPa)
7	Système pneumatique		1
8	Système hydraulique		1
9	Système de contrôle		1	400V/3P/50HZ
10	Schéma du convoyeur de sortie		1	Fourni par l'acheteur

1.L'acheteur doit prévoir la grue, les consommables de soudage (flux de soudage, fil, gaz, etc.), l'alimentation en air, l'alimentation électrique, les câbles de l'usine de l'acheteur aux machines, l'huile hydraulique, la lubrification, les fondations et autres outils nécessaires, etc. Le vendeur établira une liste afin d'informer l'acheteur après le versement de l'acompte.

2. Le matériel d'essai pour la réalisation des inspections dans l'usine du vendeur est fourni par l'acheteur.
