Presse d’emboutissage de précision APA 15-260 tonnes Manufacturer

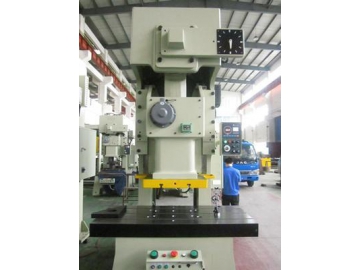

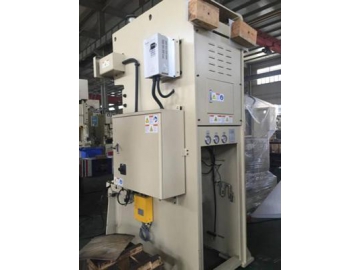

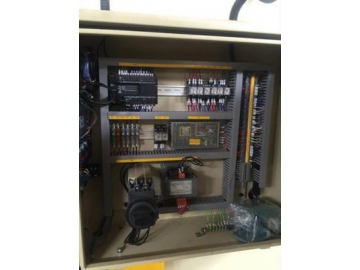

Presse d’emboutissage de précision APA 15-260 tonnes

Demande de devis

À propos de: http://machinerychina.fr/1-1-15-260ton-precision-metal-stamping-press.html

Caractéristiques

La presse d’emboutissage de précision APA 15-260 tonnes a été fabriquée à l’aide de structure d’acier de haute résistance et de plaque en acier soudé de haute qualité. Nous éliminons la contrainte interne du matériau pour aboutir à une grande précision et une fiabilité remarquable.
Le centre machine-outil pour l’usinage du métal et celui de la transmission sont disposés dans un même endroit dans un but d’optimisation de la précision et de la stabilité.
Nous adoptons deux équilibreurs symétriques pour garantir la stabilité de l’opération.
Le système d’ajustement de la hauteur d’outil fermé offre une précision atteignant jusqu’à 0,1 mm. Notre presse d’emboutissage de précision présente une fiabilité et une stabilité exceptionnelle.
L’essieu plié, l’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une haute durabilité.
Notre presse à emboutir intègre un embrayage et un frein fiable et très sensible, une électrovanne double d’excellente qualité et une unité de protection contre la surcharge. Toutes ces fonctions garantissent la haute précision et sécurité du démarrage et de l’arrêt du coulisseau.

Spécifications techniques

Nom		Modèle	APA-15
Type			Type V
Capacité		Tonne	15
Point de tonnage nominal		mm	1
Course par minute	Plage de vitesse	s.p.m	120-180
	Vitesse stable	s.p.m	130
Course		mm	60
Hauteur outil fermé		mm	200
Ajustement du coulisseau		mm	50
Glissement du coulisseau		mm	300×220×50
Plateau mobile		mm	680×300×70
Trou d'alésage		mm	38.1
Moteur principal		kw	2.2
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6
Norme de précision de la presse			GB(JIS) Classe 1
Dimensions de la presse		mm	1236×830×1920
Poids de la presse		Tonne	1.8

Nom		Modèle	APA-25A
Type		Tonne	Type V
Capacité			25
Point de tonnage nominal		mm	3.2
Course par minute	Plage de vitesse	s.p.m	60-140
	Vitesse stable	s.p.m	110
Course		mm	80
Hauteur outil fermé		mm	195
Ajustement du coulisseau		mm	50
Glissement du coulisseau		mm	300×220×50
Plateau mobile		mm	680×300×70
Trou d'alésage		mm	38.1
Moteur principal		kw	3.7
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6
Norme de précision de la presse			GB(JIS) Classe 1
Dimensions de la presse		mm	1280×850×2200
Poids de la presse		Tonne	2.1
Capacité du coussin élastique		Tonne	-
Course du coussin élastique		mm	-
Zone efficace du coussin élastique		mm2	-

Nom		Modèle	APA-25
Type			Type V	Type H
Capacité		Tonne	25
Point de tonnage nominal		mm	3.2	1.6
Course par minute	Plage de vitesse	s.p.m	60-140	130-200
	Vitesse stable	s.p.m		110
Course		mm	70	30
Hauteur outil fermé		mm	195	215
Ajustement du coulisseau		mm		50
Glissement du coulisseau		mm	300×220×50
Plateau mobile		mm	680×300×70
Trou d'alésage		mm	38.1
Moteur principal		kw	3.7
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6
Norme de précision de la presse			GB(JIS) Classe 1
Dimensions de la presse		mm	1280×850×2200
Poids de la presse		Tonne	2.1

Nom		Modèle	APA-35
Type			Type V	Type H
Capacité		Tonne	35
Point de tonnage nominal		mm	3.2	1.6
Course par minute	Plage de vitesse	s.p.m	40-120	110-180
	Vitesse stable	s.p.m		85
Course		mm	70	40
Hauteur outil fermé		mm	220	235
Ajustement du coulisseau		mm	55
Glissement du coulisseau		mm	360×250×50
Plateau mobile		mm	800×400×70
Trou d'alésage		mm	38.1
Moteur principal		kw	3.7
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6
Norme de précision de la presse			GB(JIS) Classe 1
Dimensions de la presse		mm	1380×900×2400
Poids de la presse		Tonne	3
Capacité du coussin élastique		Tonne	2.3
Course du coussin élastique		mm	50
Zone efficace du coussin élastique		mm2	300×230

Nom		Modèle	APA-45
Type			Type V	Type H
Capacité		Tonne	45
Point de tonnage nominal		mm	3.2	1.6
Course par minute	Plage de vitesse	s.p.m	40-100	100-150
	Vitesse stable	s.p.m	75
Course		mm	80	50
Hauteur outil fermé		mm	250	265
Ajustement du coulisseau		mm	60
Glissement du coulisseau		mm	400×300×60
Plateau mobile		mm	850×440×80
Trou d'alésage		mm	38.1
Moteur principal		kw	5.5
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6
Norme de précision de la presse			GB(JIS) Classe 1
Dimensions de la presse		mm	1600×950×2500
Poids de la presse		Tonne	3.8
Capacité du coussin élastique		Tonne	2.3
Course du coussin élastique		mm	50
Zone efficace du coussin élastique		mm2	300×230

Name		Type	APA-60		APA-80		APA-110		APA-160		APA-200		APA-260
Type			Type V	Type H	Type V	Type H	Type V	Type H	Type V	Type H	Type V	Type H	Type V	Type H
Capacité		Tonne	60		80		110		160		200		260
Point de tonnage nominal		mm	4	2	4	2	6	3	6	3	6	3	7	3.5
Course par minute	Plage de vitesse	s.p.m	35 - 90	80 - 120	35 - 80	80 - 120	30 - 60	60 - 90	20 - 50	40 - 70	20 - 50	50 - 70	20 - 40	40 - 50
	Vitesse stable	s.p.m	65		65		50		35		35		30
Course		mm	120	60	150	70	180	80	200	90	200	100	250	150
Hauteur outil fermé		mm	310	340	340	380	360	410	460	510	460	510	500	550
Ajustement du coulisseau		mm	75		80		80		100		110		120
Glissement du coulisseau		mm	500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100
Plateau mobile		mm	900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180
Trou d'alésage		mm	50		50		50		65		65		65
Moteur principal		kw	5.5		7.5		11		15		18		22
Dispositif d'ajustement du coulisseau		HP	Opération manuelle
Pression d'air		kg/cm2	6		6		6		6		6		6
Norme de précision de la presse			GB(JIS) Classe 1		GB(JIS) Classe 1		GB(JIS) Classe 1		GB(JIS) Classe 1		GB(JIS) Classe 1		GB(JIS) Classe 1
Dimensions de la presse		mm	1600×1000×2800		1800×1180×2800		1900×1300×3200		2300×1400×3800		2615×1690×4075		2780×1850×4470
Poids de la presse		Tonne	5.6		6.5		9.6		16		23		32
Capacité du coussin élastique		Tonne	3.6		3.6		6.3		10		14		14
Course du coussin élastique		mm	70		70		80		80		100		100
Zone efficace du coussin élastique		mm2	350×300		450×310		500×350		650×420		710×480		810×480

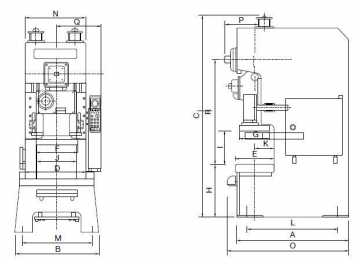

Dimension hors-tout

Spécifications	APA-25	APA-35	APA-45	APA-60	APA-80	APA-110A	APA-160	APA-200	APA-260
A	1100	1200	1400	1420	1595	1720	2140	1440	2605
B	840	900	950	1000	1170	1290	1390	1690	1850
C	2135	2345	2245	2780	2980	3195	3670	4075	4470
D	680	800	850	900	1000	1150	1250	1400	1500
E	300	400	440	500	550	600	800	820	840
F	470	520	560	700	770	910	990	1130	1130
G	250	285	340	400	420	470	550	630	700
H	800	790	800	795	840	840	910	1030	1030
I	260	290	320	420	480	530	650	650	750
J	444	488	502	526	534	616	660	790	900
K	160	205	225	255	280	305	405	415	430
L	980	1040	1170	1180	1310	1420	1760	2040	2005
M	700	800	810	890	980	1100	1200	1400	1560
N	540	620	670	720	780	920	1000	1160	1300
O	1275	1375	1575	1595	1770	1895	1895	2615	2780
P	278	278	313	333	448	488	545	593	688
Q	447	560	585	610	620	685	725	805	875
R	935	1073	1130	1378	1506	1650	1960	2188	2460

Configuration

Standard	Optionnel
Protecteur de surcharge hydraulique	Onduleur
Dispositif d'ajustement manuel du coulisseau (TP en dessous de 60)	Embrayage & frein humide de haute performance

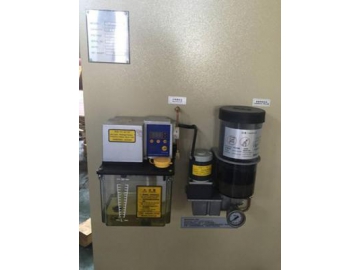

Dispositif d'ajustement du coulisseau (TP au-dessus de 60)	Système de lubrification électrique automatique
Indicateur mécanique de hauteur (TP en dessous de 60)	Dispositif à coussin élastique pneumatique
Indicateur électrique de hauteur (TP au-dessus de 60)	Commutateur au pied
Dispositif d'équilibrage	Système de changement de matrice rapide (Releveur, Dispositif de serrage et Bras à matrice)
Commutateur rotatif à cames	Décocheuse à coulisse
Indicateur d'angle de vilebrequin	Détecteur de bourrage
Compteur électrique de course	Alimentation électrique
Réceptacle à source d'air	Presse anti-vibrante
Dispositif de sécurité anti-écrasement	Dispositif de sécurité photo-électronique
Equipement de soufflage	Luminaire de la chambre à matrice
Boîte à outils pour maintenance	Système de comptage tactile
	Dispositif d'alimentation automatique (Chargeur, Rack, Rectifieuse)
	Mécanisme manuel

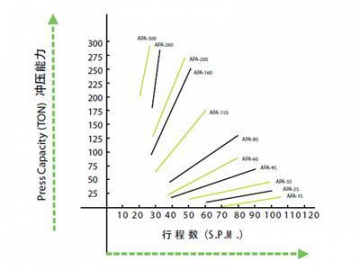

Courbe de capacité

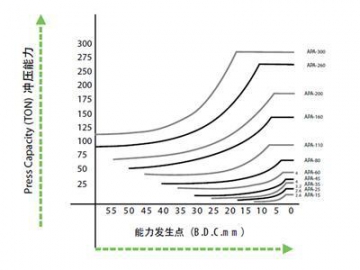

Courbe de capacité

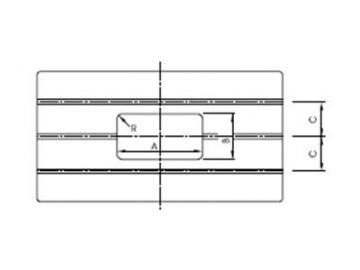

Table coulissante

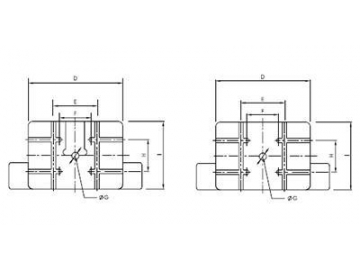

Table à plateau mobile

Modèle	A	B	C	D	E	F	G	H	L	Fosse type T
APA-15	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-25A	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-25A	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-35	280	140	120	360	-	160	Φ38.1	100	250	Ⅰ
APA-45	300	150	120	400	-	210	Φ38.1	120	300	Ⅰ
APA-60	320	160	150	500	220	220	Φ50	160	360	Ⅱ
APA-80	360	180	150	560	300	220	Φ50	180	420	Ⅱ
APA-110	400	200	150	650	300	220	Φ50	220	470	Ⅱ
APA-160	440	220	160220	700	300	175	Φ65	220	550	Ⅱ
APA-200	480	240	280	850	420	200	Φ65	300	630	Ⅱ
APA-260	520	260	290	950	420	200	Φ65	300	700	Ⅱ

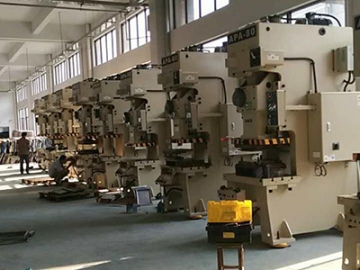

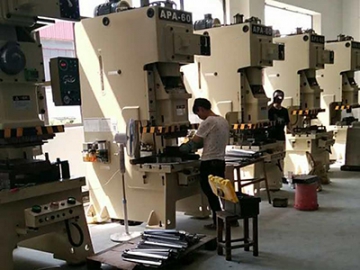

Usine
