Presse d’emboutissage de précision APD 80-260 tonnes

Demande de devis

À propos de: http://machinerychina.fr/1-3-80-260ton-precision-metal-stamping-press.html

Caractéristiques

La presse d’emboutissage de précision APD 80-260 tonnes a été fabriquée à l’aide d’une structure d’acier de haute résistance et d’une plaque en acier soudé de haute qualité. Nous éliminons la contrainte interne du matériau adopté pour aboutir à une grande précision et une fiabilité remarquable.
Le centre machine-outil pour l’usinage du métal et celui de la transmission sont disposés dans un même endroit dans un but d’optimisation de la précision et de la stabilité.
Nous adoptons deux équilibreurs symétriques pour garantir l’excellente stabilité de l’opération.
Le système d’ajustement de la hauteur d’outil fermé offre une précision atteignant jusqu’à 0,1 mm. Notre presse à emboutir de précision présente une opération pratique, fiable et sécuritaire.
L’essieu plié, l’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une haute durabilité.
La presse d’emboutissage de haute gamme intègre un embrayage et un frein fiable et très sensible, une double électrovanne d’excellente qualité et une unité de protection contre la surcharge améliorée. Toutes ces fonctions garantissent la haute précision et la sécurité supérieure du démarrage et de l’arrêt du coulisseau.
La presse à cadre latéral droit intègre un rack optimisé adéquat pour le traitement précis des matrices progressives.
La presse à cadre C présente une longue durée de vie sans défaillance, réduisant ainsi les coûts de maintenance pendant l’usinage du métal.
La presse d’emboutissage offre une structure en acier de haute résistance avec un déplacement de coulisseau dans la même direction que la ligne centrale du joint. Elle présente une grande précision et une stabilité dynamique remarquable ainsi qu’une durée de vie prolongée du moule.
La partie inférieure du perforateur est de 15-25% plus grande que celle du modèle C. Cela permet d’augmenter le nombre de matrices ainsi que la valeur ajoutée du processus d’usinage.
La presse d’emboutissage de précision est dotée d’un embrayage humide à couple élevé, aboutissant à une longue durée de service et de faibles coûts de maintenance.
Le système de contrôle électronique multifonctionnel de conception bien pensée offre une sécurité opérationnelle élevée.
L’exploitation de l’ensemble est très pratique grâce aux différents matériels automatisés.

Spécifications techniques

Nom	Modèle	APD-80
Type		Type V	Type H
Capacité	Tonne	80
Point de tonnage nominal	mm	4	2
Course	mm	150	70
Hauteur d'outil fermé	mm	340	380
Course par minute	s.p.m	35-80	80-120
Ajustement du coulisseau	mm	80
Glissement du coulisseau	mm	560×420×70
Plateau mobile	mm	760×550×90
Moteur principal	kw.p	7.5
Dispositif d'ajustement du coulisseau	HP	Transmission électrique
Pression d'air	kg/cm2	6
Dimensions de la presse (longueur×largeur×hauteur)	mm	1300×1890×3000
Poids de la presse	Tonne	7.8
Norme de précision de la presse		GB(JIS) Classe 1
Capacité du coussin élastique	Tonne	3.6
Course du coussin élastique	mm	70
Zone effective du coussin élastique	mm2	450×310

Nom	Modèle	APD-110
Capacité	Tonne	110
Point de tonnage nominal	mm	6	3
Course	mm	180	200
Hauteur d'outil fermé	mm	360	410
Course par minute	s.p.m	30-60	60-90
Ajustement du coulisseau	mm	80
Glissement du coulisseau	mm	650×470×80
Plateau mobile	mm	900×600×110
Moteur principal	kw.p	11
Dispositif d'ajustement du coulisseau	HP	Transmission électrique
Pression d'air	kg/cm2	6
Dimensions de la presse (longueur×largeur×hauteur)	mm	1420×1985×3200
Poids de la presse	Tonne	10.5
Norme de précision de la presse		GB(JIS) Classe 1
Capacité du coussin élastique	Tonne	6.3
Course du coussin élastique	mm	80
Zone effective du coussin élastique	mm2	500×350

Nom	Modèle	APD-160
Type		Type V	Type H
Capacité	Tonne	160
Point de tonnage nominal	mm	6	3
Course	mm	200	90
Hauteur d'outil fermé	mm	460	510
Course par minute	s.p.m	20-50	40-70
Ajustement du coulisseau	mm	100
Glissement du coulisseau	mm	700×550×90
Plateau mobile	mm	980×880×140
Moteur principal	kw.p	15
Dispositif d'ajustement du coulisseau	HP	Transmission électrique
Pression d'air	kg/cm2	6
Dimensions de la presse (longueur×largeur×hauteur)	mm	1600×2200×3500
Poids de la presse	Tonne	17.8
Norme de précision de la presse		GB(JIS) Classe 1
Capacité du coussin élastique	Tonne	10
Course du coussin élastique	mm	80
Zone effective du coussin élastique	mm2	650×420

Nom	Modèle	APD-200
Type		Type V	Type H
Capacité	Tonne	200
Point de tonnage nominal	mm	6	3
Course	mm	200	100
Hauteur d'outil fermé	mm	460	510
Course par minute	s.p.m	20-50	50-70
Ajustement du coulisseau	mm	110
Glissement du coulisseau	mm	850×630×90
Plateau mobile	mm	1140×820×160
Moteur principal	kw.p	18
Dispositif d'ajustement du coulisseau	HP	Transmission électrique
Pression d'air	kg/cm2	6
Dimensions de la presse (longueur×largeur×hauteur)	mm	1750×2500×3900
Poids de la presse	Tonne	25.3
Norme de précision de la presse		GB(JIS) Classe 1
Capacité du coussin élastique	Tonne	14
Course du coussin élastique	mm	100
Zone effective du coussin élastique	mm2	710×480

Nom	Modèle	APD-260
Type		Type V	Type H
Capacité	Tonne	260
Point de tonnage nominal	mm	7	3.5
Course	mm	250	3.5
Hauteur d'outil fermé	mm	500	150
Course par minute	s.p.m	20-50	550
Ajustement du coulisseau	mm	120
Glissement du coulisseau	mm	950x700x100
Plateau mobile	mm	1500x840x180
Moteur principal	kw.p	22
Dispositif d'ajustement du coulisseau	HP	Transmission électrique
Pression d'air	kg/cm2	6
Dimensions de la presse (longueur×largeur×hauteur)	mm	2780x1850x4470
Poids de la presse	Tonne	32
Norme de précision de la presse		GB(JIS) Classe 1
Capacité du coussin élastique	Tonne	14
Course du coussin élastique	mm	100
Zone effective du coussin élastique	mm2	810×480

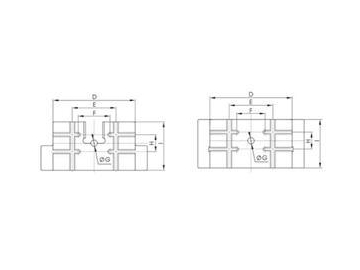

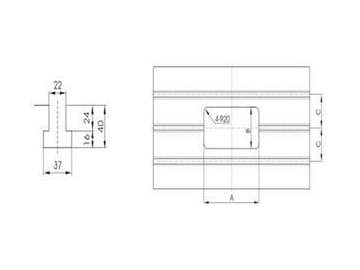

Dimension hors tout

Modèle	A	B	C	D	E	F	G	H	I
APD-80	360	180	150	560	300	220	Φ50	180	420
APD-110	400	200	160	650	300	220	Φ50	220	470
APD-160	440	220	220	700	300	175	Φ65	220	550
APD-200	480	240	280	850	420	200	Φ65	300	630
APD-260	520	260	290	950	420	200	Φ65	300	700

Configuration Standard et Configuration Optionnelle

Standard			Optionnel
Onduleur			Système de lubrification électrique automatique
Protecteur de surcharge hydraulique		Dispositif à coussin élastique pneumatique
Dispositif d'ajustement du coulisseau	Compteur préréglé
Indicateur mécanique de hauteur			Commutateur au pied
Dispositif d'équilibrage			Système de changement de matrice rapide (Releveur, Dispositif de serrage et Bras à matrice)
Commutateur rotatif à cames			Décocheuse à coulisse
Indicateur d'angle de vilebrequin			Détecteur de bourrage
Compteur électrique de course			Alimentation électrique
Réceptacle à source d'air			Presse anti-vibrante
Dispositif de sécurité anti-écrasement			Dispositif de sécurité photo-électronique
Boîte à outils pour maintenance			Dispositif d'alimentation

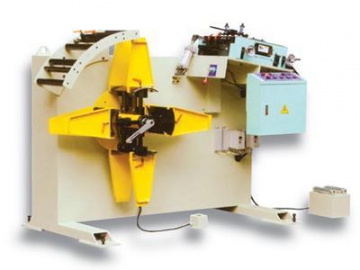

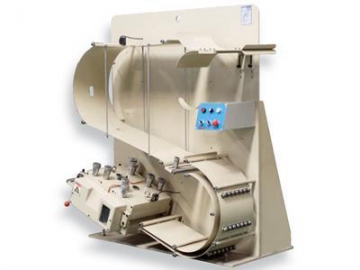

			Dérouleur
			Niveleur
			Mécanisme manuel
			Luminaire de la chambre à matrice
			Dispositif d'alimentation gauche (droite)
			Système de comptage PAC 100
			Système de comptage homme-machine

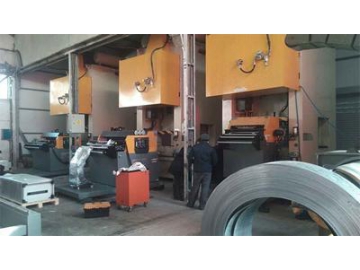

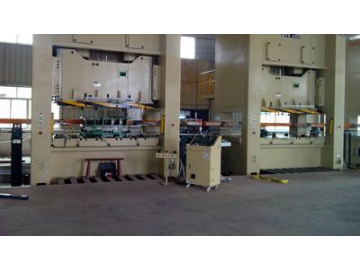

Exemples de presses d’emboutissage du métal
