Presse d’emboutissage de précision APE 160-400 tonnes

Demande de devis

À propos de: http://machinerychina.fr/1-4-160-400ton-precision-metal-stamping-press.html

Caractéristiques

La presse d’emboutissage de précision APE 160-400 tonnes a été développée et construite à l’aide d’une structure d’acier très résistante et d’une plaque en acier soudé de haute qualité. Nous éliminons la contrainte interne du matériau pour parvenir à une précision stable et une fiabilité exceptionnelle.
Notre société a adopté deux équilibreurs symétriques qui assurent la stabilité de l’exploitation.
Le système d’ajustement de la hauteur d’outil fermé offre une précision de 0,1 mm. Notre presse à emboutir de grande robustesse présente une opération pratique, fiable et sécuritaire.
L’essieu plié, le système d’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une durabilité supérieure.
La presse d’emboutissage optimisée intègre un embrayage et un frein fiable et très sensible, une électrovanne double d’excellente qualité et un système de protection contre la surcharge. Toutes ces fonctions garantissent la haute précision et sécurité du démarrage et de l’arrêt du coulisseau.
La presse à cadre latéral droit intègre un rack optimisé adéquat pour le traitement précis des matrices progressives.
La presse à cadre C présente une longue durée de vie sans défaillance, réduisant les coûts de maintenance pendant l’usinage du métal.
La presse d’emboutissage hautement efficace est dotée d’un embrayage humide à couple élevé, aboutissant à une longue durée de service et un coût de maintenance minime.
Le système de contrôle électronique multifonctionnel offre une sécurité opérationnelle élevée et fiable.

Spécifications techniques

Spécifications	Modèle	APE-160
Modèle	Tonne	S	H
Point de tonnage nominal	mm	6	3
Course	mm	180	130
Course par minute	s.p.m	30-55	40-85
Hauteur d'outil fermé	mm	450	400
Ajustement du coulisseau	mm	100
Glissement du coulisseau	mm	1600 × 650
Plateau mobile	mm	1800 × 760
Ouverture latérale	mm	700 × 450
Moteur principal	Kw	15
Dispositif d'ajustement du coulisseau	Kw × P	0.75× 4
Pression d'air	kg/cm2	5
Norme de précision de la presse		GB(JIS) Classe 1

Spécifications	Modèle	APE-200
Modèle	Tonne	S	H
Point de tonnage nominal	mm	6	3
Course	mm	250	150
Course par minute	s.p.m	20-50	35-70
Hauteur d'outil fermé	mm	500	450
Ajustement du coulisseau	mm	120
Glissement du coulisseau	mm	1850 × 750
Plateau mobile	mm	2200 × 940
Ouverture latérale	mm	900 × 600
Moteur principal	Kw	18
Dispositif d'ajustement du coulisseau	Kw × P	0.75× 4
Pression d'air	kg/cm2	5
Norme de précision de la presse		GB(JIS) Classe 1

Spécifications	Modèle	APE-250
Modèle	Tonne	S	H
Point de tonnage nominal	mm	7	3
Course	mm	280	170
Course par minute	s.p.m	20-40	30-60
Hauteur d'outil fermé	mm	550	450
Ajustement du coulisseau	mm	120
Glissement du coulisseau	mm	2100 × 900
Plateau mobile	mm	2500 × 1000
Ouverture latérale	mm	900 × 600
Moteur principal	Kw	22
Dispositif d'ajustement du coulisseau	Kw × P	1.5× 4
Pression d'air	kg/cm2	5
Norme de précision de la presse		GB(JIS) Classe 1

Spécifications	Modèle	APE-300
Modèle	Tonne	S	H
Point de tonnage nominal	mm	7	3
Course	mm	300	170
Course par minute	s.p.m	20-35	30-50
Hauteur d'outil fermé	mm	550	450
Ajustement du coulisseau	mm	120
Glissement du coulisseau	mm	2200 × 900
Plateau mobile	mm	2500 × 1000
Ouverture latérale	mm	900 × 600
Moteur principal	Kw	30
Dispositif d'ajustement du coulisseau	Kw × P	1.5 × 4
Pression d'air	kg/cm2	5
Norme de précision de la presse		GB(JIS) Classe 1

Spécifications	Modèle	APE-400
Modèle	Tonne	S	H
Point de tonnage nominal	mm	7
Course	mm	300
Course par minute	s.p.m	20-30
Hauteur d'outil fermé	mm	550
Ajustement du coulisseau	mm	120
Glissement du coulisseau	mm	3100 × 1000
Plateau mobile	mm	3200 × 1000
Ouverture latérale	mm	900 × 600
Moteur principal	Kw	30
Dispositif d'ajustement du coulisseau	Kw × P	1.5 × 4
Pression d'air	kg/cm2	5
Norme de précision de la presse		GB(JIS) Classe 1

Configuration Standard et Configuration Optionnelle

Standard	Optionnel
Embrayage & frein sec de haute performance	Embrayage & frein humide de haute performance
Système d'exploitation standard de Kinston	Coussin élastique
Sélection de mode opérationnel/arrêt/graduellement	Moteur Vs
Une course sécuritaire/continue	Dispositif à écran tactile
Protecteur de surcharge hydraulique	Rideau lumineux de sécurité
Dispositif de sécurité anti-écrasement	Décocheuse à coulisse
Electrovanne double	Inverseur du moteur principal
Détecteur de défaillance d'alimentation	Commutateur au pied
Dispositif d'ajustement motorisé du coulisseau	Dispositif de sécurité avec prise
Indicateur numérique de hauteur (unité 0,1 mm)	Unité de poussée portable 2 mains
Pompe motorisée pour graissage	Onduleur
Compteur total, 6 chiffres	Support anti-vibration
Compteur préréglé, 6 chiffres	Système de changement de matrice rapide
Compteur de maintenance, 4 chiffres	Dispositif de serrage supérieur
Compteur de vie, 6 chiffres	Dispositif de serrage inférieur
Commutateur électronique rotatif à cames (6 canaux de secours)	Releveur à matrice
Ejecteur pneumatique, un canal 1/2"	Bras à matrice
Réceptacle à source d'air, deux canaux 1/2"	Boulons de scellement & Plaques de base
Circuit de détection de défaillance d'alimentation	Dispositif d'alimentation automatique
Réceptacle d'alimentation (disponible seulement pour le câblage de source d'alimentation 110 V monophasée de l'utilisateur)	Chargeur Redresseur NC c/w Dérouleur (3 en 1)
	Chargeur à rouleau NC
	Redresseur c/w Dérouleur (2 en 1)
	Redresseur

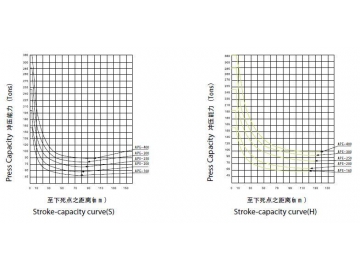

Courbe de capacité

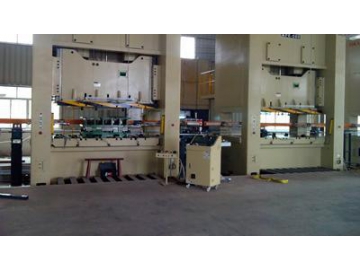

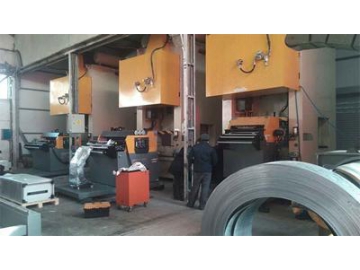

Exemples de presses d’emboutissage du métal
