Aimants SmCo en disque & tige
- Gamme de tailles standard : D=1-130mm, T=0.3-120mm
- Dimensions maximales du cylindre : D130×T40mm, D80×T120mm
- Dimension minimale du cylindre : D1×T0.3mm
Remarque : Étant donné la fragilité naturelle du matériau SmCo, des diamètres particulièrement larges et des épaisseurs minces peuvent mettre en péril la cohésion de l'aimant au cours de l'assemblage. Pour les dimensions plus importantes, veuillez consulter notre équipe technique ou commerciale pour une assistance spécialisée.

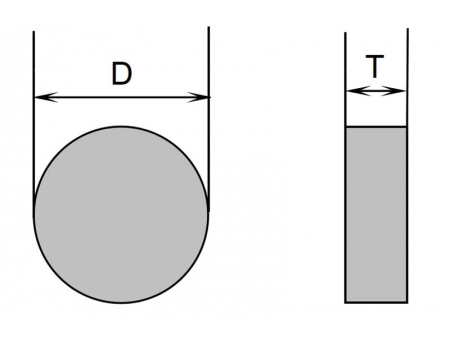

| Cylindre | |
| D | 1-130mm |
| T | 0.3-100mm |
| Numéro de pièce | ØD (pouce/mm) | T (pouce/mm) |
| 12.21.280.00D1 | 0.04 / 1.016 | 0.1 / 2.54 |
| 12.21.280.00D2 | 0.098 / 2.5 | 0.196 / 5 |
| 12.21.280.00D3 | 0.118 / 2.997 | 0.118 / 2.997 |
| 12.21.280.00D4 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00D5 | 0.219 / 5.562 | 0.09 / 2.286 |
| 12.21.280.00D6 | 0.25 / 6.35 | 0.2 / 5.08 |
| 12.21.280.00D7 | 0.374 / 9.5 | 0.039 / 1 |
| 12.21.280.00D8 | 0.375 / 9.525 | 0.125 / 3.175 |
| 12.21.280.00D9 | 0.393 / 10 | 0.137 / 3.5 |
| 12.21.280.00D10 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00D11 | 0.669 / 17 | 0.196 / 5 |
| 12.21.280.00D12 | 0.687 / 17.449 | 0.875 / 22.225 |
| 12.21.280.00D13 | 0.75 / 19.05 | 0.375 / 9.525 |
| 12.21.280.00D14 | 0.751 / 19.1 | 0.25/ 6.35 |
| 12.21.280.00D15 | 0.984 / 25 | 0.275 / 7 |
| 12.21.280.00D16 | 1 / 25.4 | 0.5 / 12.7 |
| 12.21.280.00D17 | 1.25 / 31.75 | 2 / 50.8 |
| 12.21.280.00D18 | 1.625 / 41.275 | 2.4 / 60.96 |
| 12.21.280.00D19 | 1.653 / 42 | 2.401 / 61 |
| 12.21.280.00D20 | 2 / 50.8 | 2 / 50.8 |
| 12.21.280.00D21 | 2.007 / 51 | 2.244 / 57 |
| 12.21.280.00D22 | 2.362 / 60 | 3.543 / 90 |
| 12.21.280.00D23 | 3 / 76.2 | 1.7 / 43.18 |
| 12.21.280.00D24 | 3.031 / 77 | 1.771 / 45 |
| 12.21.280.00D25 | 3.228 / 82 | 1.904 / 48.375 |
| 12.21.280.00D26 | 3.5 / 88.9 | 1.9 / 48.26 |
| 12.21.280.00D27 | 3.543 / 90 | 1.929 / 49 |
| 12.21.280.00D28 | 3.968 / 100.8 | 1.039 / 26.4 |
| 12.21.280.00D29 | 4.559 / 115.8 | 1.122 / 28.5 |
| 12.21.280.00D30 | 5 / 127 | 2 / 50.8 |
Les aimants cylindriques SmCo que nous vous proposons ne constituent qu'une partie de notre gamme complète d'aimants cylindriques standards à haute température. N'hésitez pas à nous contacter si vous n'y trouvez pas les dimensions recherchées. Nous sommes experts dans la conception, l'ingénierie et la livraison d'aimants SmCo à disque et à tige sur mesure pour répondre à vos exigences individuelles.
Composé de samarium et de cobalt avec un rapport atomique de 1:5
| Article | Unité | Aimant SmCo5 |
| Densité (D) | G/Cm3 | 8.3 |
| Température de Curie (Tc) | K | 1000 |
| Dureté Vickers (Hv) | MPa | 450-500 |
| Résistance à la compression (δc) | MPa | 1000 |
| Résistivité (ρ) | Ω.Cm | 5～6×10-5 |
| Résistance à la flexion (δb) | Mpa | 150-180 |
| Résistance à la traction (δt) | Mpa | 40 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 6 ⊥12 |
Composé de samarium et de cobalt avec un rapport atomique de 2:17
| Article | Unité | Aimant Sm2Co17 |
| Densité (D) | G/Cm3 | 8.4 |
| Température de Curie (Tc) | K | 1100 |
| Dureté Vickers (Hv) | MPa | 550-600 |
| Résistance à la compression (δc) | MPa | 800 |
| Résistivité (ρ) | Ω.Cm | 8～9×10-5 |
| Résistance à la flexion (δb) | Mpa | 130-150 |
| Résistance à la traction (δt) | Mpa | 35 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 8 ⊥11 |
Veuillez noter que les données ci-dessus sont présentées à titre indicatif uniquement et ne doivent pas être utilisées comme base unique pour l'acceptation ou le rejet d'un produit.

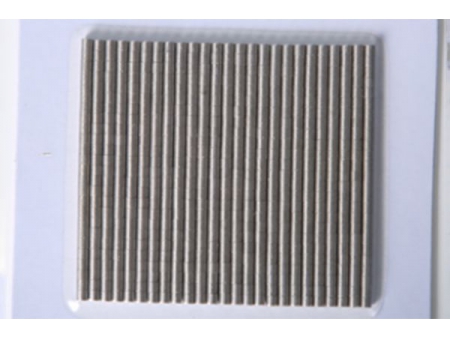

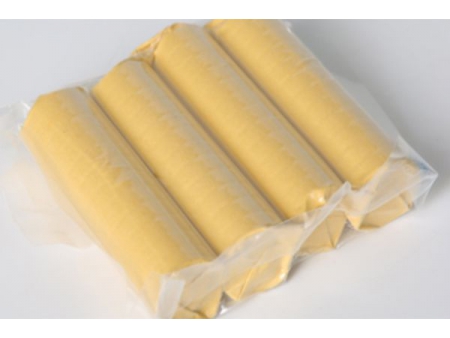

- Emballage en papier kraft

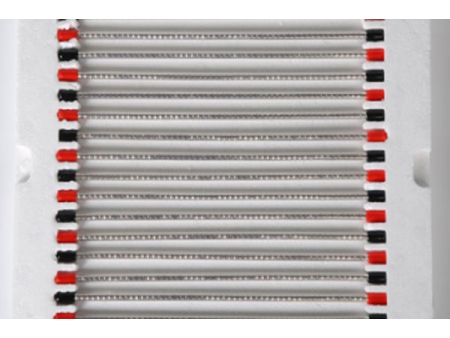

- Emballage en tube plastique
- Emballage moulant

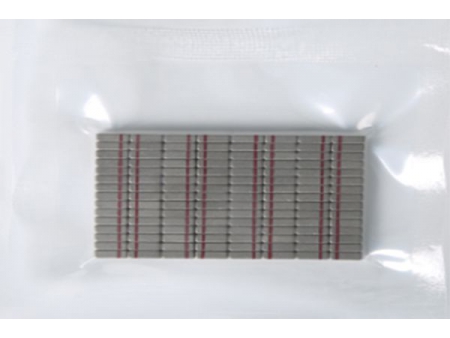

- Emballage sous vide

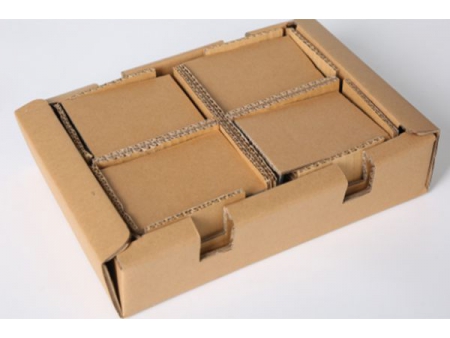

- Emballage en carton brun

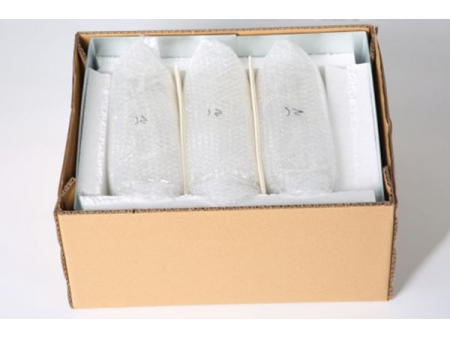

- Emballage en papier bulle
En plus des emballages standards mentionnés ci-dessus, NGYC peut vous proposer des emballages spécialisés pour répondre à vos besoins individuels.
