Aimants SmCo en bloc
- Taille standard : L=1-130mm, W=0.5-130mm, T=0.3-90mm
- Dimensions maximales des blocs : Rectangle : L130×W100×T50mm, Carré : L130×W130×T40mm, Direction de magnétisation max : 100mm
- Dimensions minimales du bloc : L1×W0.5×T0.3mm
Remarque : Si vous souhaitez avoir des aimants en bloc d'une grande dimension, les autres dimensions doivent être diminuées de manière proportionnelle. Il est impossible d'obtenir des dimensions immenses avec une faible épaisseur en raison de la fragilité naturelle des aimants SmCo. Pour les dimensions au-dessus des normes susmentionnées, veuillez consulter notre équipe technique ou commerciale pour des solutions adaptées.

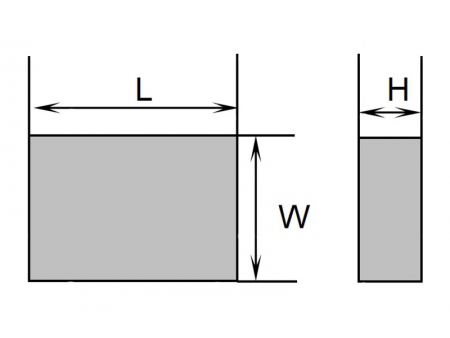

| Bloc | |
| L | 1-200mm |
| W | 0.5-100mm |
| H | 0.3-120mm |
| Numéro de pièce | L(pouce/mm) | W(pouce/mm) | H(pouce/mm) |
| 12.21.280.00F1 | 0.0196 / 0.5 | 0.019 / 0.5 | 0.098 / 2.5 |
| 12.21.280.00F2 | 0.039 / 1 | 0.157 / 4 | 0.275 / 7 |
| 12.21.280.00F3 | 0.055 / 1.397 | 0.05 / 1.27 | 0.05 / 1.27 |
| 12.21.280.00F4 | 0.08 / 2.032 | 0.06 / 1.524 | 0.06 / 1.524 |
| 12.21.280.00F5 | 0.1 / 2.54 | 0.125 / 3.175 | 0.15 / 3.81 |
| 12.21.280.00F6 | 0.196 / 5 | 0.196 / 5 | 0.118 / 3 |
| 12.21.280.00F7 | 0.22 / 5.588 | 0.22 / 5.588 | 0.2 / 5.08 |
| 12.21.280.00F8 | 0.3 / 7.62 | 0.14 / 3.556 | 0.14 / 3.556 |
| 12.21.280.00F9 | 0.393 / 10 | 0.059 / 1.5 | 0.078 / 2 |
| 12.21.280.00F10 | 0.4 / 10.16 | 0.34 / 8.636 | 0.1 / 2.54 |
| 12.21.280.00F11 | 0.5 / 12.7 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00F12 | 0.6 / 15.24 | 0.6 / 15.24 | 0.12 / 3.048 |
| 12.21.280.00F13 | 0.7 / 17.78 | 0.425 / 10.795 | 0.145 / 3.683 |
| 12.21.280.00F14 | 0.787 / 20 | 0.393 / 10 | 0.354 / 9 |
| 12.21.280.00F15 | 0.8 / 20.32 | 0.28 / 7.112 | 0.135 / 3.429 |
| 12.21.280.00F16 | 0.9 / 22.86 | 0.59 / 14.986 | 0.175 / 4.445 |
| 12.21.280.00F17 | 1 / 25.4 | 0.188 / 4.775 | 0.25 / 6.35 |
| 12.21.280.00F18 | 1.181 / 30 | 0.629 / 16 | 0.118 / 3 |
| 12.21.280.00F19 | 1.574 / 40 | 0.787 / 20 | 0.157 / 4 |
| 12.21.280.00F20 | 1.968 / 50 | 0.511 / 13 | 0.511 / 13 |
| 12.21.280.00F21 | 2 / 50.8 | 2 / 50.8 | 0.5 / 12.7 |
| 12.21.280.00F22 | 2.362 / 60 | 0.826 / 21 | 0.137 / 3.5 |
| 12.21.280.00F23 | 2.755 / 70 | 1.968 / 50 | 1.968 / 50 |
| 12.21.280.00F24 | 3 / 76.2 | 1.5 / 38.1 | 0.25 / 6.35 |
| 12.21.280.00F25 | 3.149 / 80 | 1.062 / 27 | 0.389 / 9.9 |
| 12.21.280.00F26 | 3.543 / 90 | 0.236 / 6 | 0.078 / 2 |
| 12.21.280.00F27 | 3.937 / 100 | 1.574 / 40 | 0.984 / 25 |
| 12.21.280.00F28 | 4 / 101.6 | 1 / 25.4 | 1 / 25.4 |
| 12.21.280.00F29 | 4.33 / 110 | 2.559 / 65 | 0.393 / 10 |
| 12.21.280.00F30 | 5.039 / 128 | 2.913 / 74 | 0.779 / 19.8 |
Les caractéristiques de l'aimant SmCo en bloc indiquées ici ne représentent qu'une petite partie de notre grand éventail d'aimants en bloc standard pour hautes températures. Si vous souhaitez obtenir des dimensions particulières qui ne figurent pas ici, n'hésitez pas à nous contacter pour nous communiquer vos besoins. NGYC s'engage à concevoir et à fabriquer des aimants SmCo sur mesure pour répondre à vos exigences individuelles.
Composé de samarium et de cobalt avec un rapport atomique de 1:5
| Article | Unité | Aimant SmCo5 |
| Densité (D) | G/Cm3 | 8.3 |
| Température de Curie (Tc) | K | 1000 |
| Dureté Vickers (Hv) | MPa | 450-500 |
| Résistance à la compression (δc) | MPa | 1000 |
| Résistivité (ρ) | Ω.Cm | 5～6×10-5 |
| Résistance à la flexion (δb) | Mpa | 150-180 |
| Résistance à la traction (δt) | Mpa | 40 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 6 ⊥12 |
Composé de samarium et de cobalt avec un rapport atomique de 2:17
| Article | Unité | Aimant Sm2Co17 |
| Densité (D) | G/Cm3 | 8.4 |
| Température de Curie (Tc) | K | 1100 |
| Dureté Vickers (Hv) | MPa | 550-600 |
| Résistance à la compression (δc) | MPa | 800 |
| Résistivité (ρ) | Ω.Cm | 8～9×10-5 |
| Résistance à la flexion (δb) | Mpa | 130-150 |
| Résistance à la traction (δt) | Mpa | 35 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 8 ⊥11 |
Veuillez noter que les données ci-dessus sont présentées à titre indicatif uniquement et ne doivent pas être utilisées comme base unique pour l'acceptation ou le rejet d'un produit.
