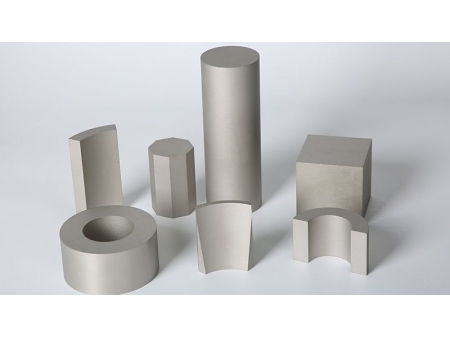

Aimants SmCo de forme spéciale

Demande de devis

À propos de: http://magnet-materials.fr/1-1-6-special-shape-smco-magnets.html

Demande de Devis

Taille standard : W=3-130mm, H=1.5-100mm, L=1-130mm
Dimensions maximales : W130×H40×L130mm, W80×H50×L130mm
Dimensions minimales : W3×H2×L0.5mm

Remarque : Concernant les formes spéciales, si vous optez pour une grande dimension, les autres dimensions doivent être réduites de manière proportionnelle afin d'éviter toute rupture due à la fragilité du SmCo lors de l'assemblage. Pour les dimensions hors normes, veuillez consulter notre équipe technique ou commerciale pour des solutions adaptées.

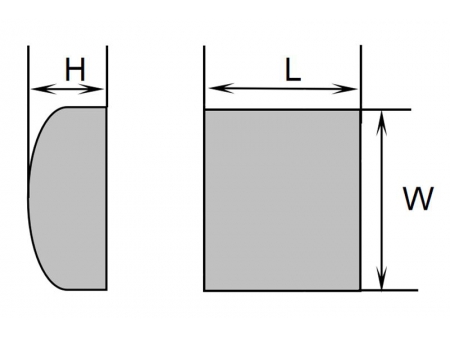

Forme spéciale
W	3-100mm
H	1-100mm
L	1-100mm

Numéro de pièce	L(pouce/mm)	W(pouce/mm)	H(pouce/mm)
12.21.280.00Y1	0.027 / 0.685	0.098 / 2.489	0.193 / 4.902
12.21.280.00Y2	0.125 / 3.175	0.125 / 3.175	0.067 / 1.701
12.21.280.00Y3	0.3 / 7.62	0.18 / 4.572	0.231 / 5.867
12.21.280.00Y4	0.393 / 10	0.196 / 5	0.196 / 5
12.21.280.00Y5	0.4 / 10.16	0.09 / 2.286	0.08 / 2.032
12.21.280.00Y6	0.5 / 12.7	0.375 / 9.525	0.125 / 3.175
12.21.280.00Y7	0.59 / 15	0.299 / 7.6	0.157 / 4
12.21.280.00Y8	0.7 / 17.78	0.375 / 9.525	0.18 / 4.572
12.21.280.00Y9	0.787 / 20	0.59 / 15	0.255 / 6.5
12.21.280.00Y10	0.8 / 20.32	0.34 / 8.636	0.5 / 12.7
12.21.280.00Y11	0.931 / 23.667	1.068 / 27.127	0.124 / 3.149
12.21.280.00Y12	0.984 / 25	0.708 / 18	0.377 / 9.6
12.21.280.00Y13	1 / 25.4	0.59 / 14.986	0.203 / 5.156
12.21.280.00Y14	1.181 / 30	1.181 / 30	0.393 / 10
12.21.280.00Y15	1.377 / 35	0.984 / 25	0.555 / 14.1
12.21.280.00Y16	1.5 / 38.1	0.25 / 6.35	0.311 / 7.899
12.21.280.00Y17	1.574 / 40	0.46 / 11.7	0.531 / 13.5
12.21.280.00Y18	1.968 / 50	1.77 / 45	0.59 / 15
12.21.280.00Y19	2 / 50.8	1.575 / 40.005	0.472 / 11.988
12.21.280.00Y20	2.362 / 60	1.574 / 40	0.374 / 9.5
12.21.280.00Y21	2.535 / 64.389	0.96 / 24.384	0.67 / 17.018
12.21.280.00Y22	2.755 / 70	1.822 / 46.3	0.787 / 20
12.21.280.00Y23	3 / 76.2	1.919 / 48.742	1.451 / 36.855
12.21.280.00Y24	3.1496 / 80	0.728 / 18.5	0.236 / 6
12.21.280.00Y25	3.582 / 91	1.03 / 26.177	1.437 / 36.5
12.21.280.00Y26	3.627 / 92.125	0.371 / 9.423	0.236 / 5.994
12.21.280.00Y27	3.937 / 100	3.937 / 100	1.181 / 30
12.21.280.00Y28	4.133 / 105	0.55 / 14	0.157 / 4
12.21.280.00Y29	4.232 / 107.492	0.938 / 23.825	0.492 / 12.496
12.21.280.00Y30	4.251 / 108	1.055 / 26.8	0.433 / 11

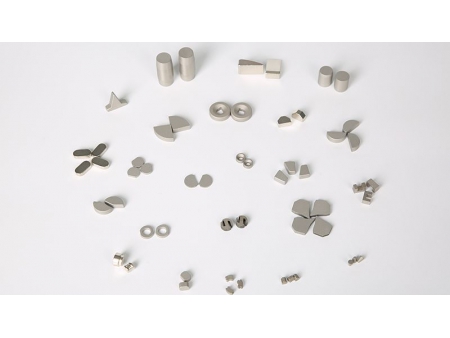

Les caractéristiques de l'aimant SmCo de forme spéciale indiquées ici ne représentent qu'une petite partie de notre grand éventail d'aimants de forme spéciale. Si vous souhaitez obtenir des dimensions particulières qui ne figurent pas ici, n'hésitez pas à nous contacter pour nous communiquer vos besoins. NGYC s'engage à concevoir et à fabriquer des aimants SmCo sur mesure pour répondre à vos exigences individuelles.

Aimants en samarium-cobalt-SmCo₅

Composé de samarium et de cobalt avec un rapport atomique de 1:5

Article	Unité	Aimant SmCo5
Densité (D)	G/Cm3	8.3
Température de Curie (Tc)	K	1000
Dureté Vickers (Hv)	MPa	450-500
Résistance à la compression (δc)	MPa	1000
Résistivité (ρ)	Ω.Cm	5～6×10-5
Résistance à la flexion (δb)	Mpa	150-180
Résistance à la traction (δt)	Mpa	40
Coefficient de dilatation thermique (α)	(10-6/℃)	∥ 6 ⊥12

Aimants en samarium-cobalt-Sm₂Co₁₇

Composé de samarium et de cobalt avec un rapport atomique de 2:17

Article	Unité	Aimant Sm2Co17
Densité (D)	G/Cm3	8.4
Température de Curie (Tc)	K	1100
Dureté Vickers (Hv)	MPa	550-600
Résistance à la compression (δc)	MPa	800
Résistivité (ρ)	Ω.Cm	8～9×10-5
Résistance à la flexion (δb)	Mpa	130-150
Résistance à la traction (δt)	Mpa	35
Coefficient de dilatation thermique (α)	(10-6/℃)	∥ 8 ⊥11

Veuillez noter que les données ci-dessus sont présentées à titre indicatif uniquement et ne doivent pas être utilisées comme base unique pour l'acceptation ou le rejet d'un produit.
