Aimants annulaires SmCo / Anneau magnétique SmCo / Aimants SmCo à anneau
- Gamme de dimensions standard : D=1.5-130mm, D intérieur=0.4-80mm, H=0.3-120mm
- Dimensions maximales de l'anneau : D extérieur 130mm (D intérieur 80mm×H60mm), D extérieur 80mm (D intérieur 50mm×H120mm)
- Dimensions minimales de l'anneau : D extérieur 1.5mm (D intérieur 0.4mm×H0.3mm)
Remarque : Concernant les anneaux, il peut être délicat d'obtenir un grand diamètre extérieur avec une hauteur ou une épaisseur de paroi particulièrement faible, en raison de la fragilité intrinsèque du SmCo, qui peut entraîner des ruptures lors de l'assemblage. Pour toute demande spécifique ou pour plus de précisions, vous pouvez contacter notre équipe technique ou commerciale pour obtenir des conseils.

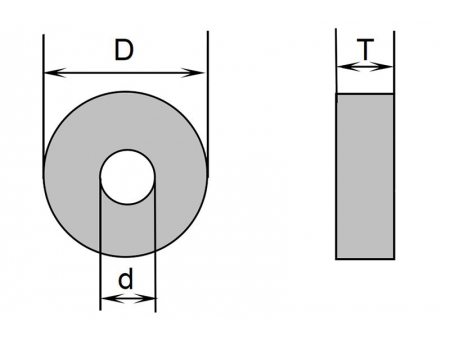

| Anneau | |
| D | 1.2-100mm |
| d | 0.3-80mm |
| T | 0.3-60mm |
| Numéro de pièce | ØD (pouce/mm) | Ød (pouce/mm) | T (pouce/mm) |
| 12.21.280.00H1 | 0.165 / 4.2 | 0.055 / 1.4 | 0.232 / 5.9 |
| 12.21.280.00H2 | 0.243 / 6.172 | 0.059 / 1.498 | 0.098 / 2.489 |
| 12.21.280.00H3 | 0.3 / 7.62 | 0.128 / 3.251 | 0.125 / 3.175 |
| 12.21.280.00H4 | 0.342 / 8.7 | 0.149 / 3.8 | 0.748 / 19 |
| 12.21.280.00H5 | 0.355 / 9.017 | 0.062 / 1.574 | 0.05 / 1.27 |
| 12.21.280.00H6 | 0.393 / 10 | 0.275 / 7 | 0.118 / 3 |
| 12.21.280.00H7 | 0.452 / 11.5 | 0.255 / 6.5 | 0.126 / 3.2 |
| 12.21.280.00H8 | 0.472 / 12 | 0.314 / 8 | 1.377 / 35 |
| 12.21.280.00H9 | 0.5 / 12.7 | 0.13 / 3.302 | 0.187 / 4.749 |
| 12.21.280.00H10 | 0.625 / 15.875 | 0.39 / 9.90 | 0.187 / 4.749 |
| 12.21.280.00H11 | 0.653 / 16.586 | 0.34 / 8.63 | 0.25 / 6.35 |
| 12.21.280.00H12 | 0.68 / 17.272 | 0.25 / 6.35 | 0.4 / 10.16 |
| 12.21.280.00H13 | 0.7 / 17.78 | 0.2 / 5.08 | 0.5 / 12.7 |
| 12.21.280.00H14 | 0.75 / 19.05 | 0.5 / 12.7 | 0.312 / 7.924 |
| 12.21.280.00H15 | 0.8 / 20.32 | 0.196 / 5 | 1.417 / 36 |
| 12.21.280.00H16 | 0.91 / 23.114 | 0.27 / 6.858 | 1.629 / 41.376 |
| 12.21.280.00H17 | 1 / 25.4 | 0.206 / 5.232 | 0.5 / 12.7 |
| 12.21.280.00H18 | 1.205 / 30.607 | 0.99 / 25.146 | 0.1 / 2.54 |
| 12.21.280.00H19 | 1.259 / 32 | 0.787 / 20 | 0.059 / 1.5 |
| 12.21.280.00H20 | 1.622 / 41.211 | 0.28 / 7.112 | 1.7475 / 44.386 |
| 12.21.280.00H21 | 1.905 / 48.4 | 1.33 / 34 | 3.425 / 87 |
| 12.21.280.00H22 | 2.20 / 56 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00H23 | 2.475 / 62.865 | 0.95 / 24.13 | 0.3 / 7.62 |
| 12.21.280.00H24 | 2.527 / 64.2 | 1.141 / 29 | 0.629 / 16 |
| 12.21.280.00H25 | 2.767 / 70.3 | 0.472 / 12 | 1.87 / 47.5 |
| 12.21.280.00H26 | 2.834 / 72 | 1.22 / 31 | 0.228 / 5.8 |
| 12.21.280.00H27 | 3.015/ 76.6 | 2.622 / 66.6 | 0.094 / 2.4 |
| 12.21.280.00H28 | 3.18 / 80.772 | 0.751 / 19.075 | 2.4335 / 61.810 |
| 12.21.280.00H29 | 3.228 / 82 | 0.472 / 12 | 2.007 / 51 |
| 12.21.280.00H30 | 3.74/ 95 | 1.899 / 48.24 | 1.102 / 28 |
Les aimants annulaires SmCo ou aimants SmCo à anneau que nous vous proposons ne constituent qu'une partie de notre gamme complète d'aimants à anneau standards à haute température. N'hésitez pas à nous contacter si vous n'y trouvez pas les dimensions recherchées. Nous sommes experts dans la conception, l'ingénierie et la livraison d'aimants SmCo sur mesure pour répondre à vos exigences individuelles.
Composé de samarium et de cobalt avec un rapport atomique de 1:5
| Article | Unité | Aimant SmCo5 |
| Densité (D) | G/Cm3 | 8.3 |
| Température de Curie (Tc) | K | 1000 |
| Dureté Vickers (Hv) | MPa | 450-500 |
| Résistance à la compression (δc) | MPa | 1000 |
| Résistivité (ρ) | Ω.Cm | 5～6×10-5 |
| Résistance à la flexion (δb) | Mpa | 150-180 |
| Résistance à la traction (δt) | Mpa | 40 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 6 ⊥12 |
Composé de samarium et de cobalt avec un rapport atomique de 2:17
| Article | Unité | Aimant Sm2Co17 |
| Densité (D) | G/Cm3 | 8.4 |
| Température de Curie (Tc) | K | 1100 |
| Dureté Vickers (Hv) | MPa | 550-600 |
| Résistance à la compression (δc) | MPa | 800 |
| Résistivité (ρ) | Ω.Cm | 8～9×10-5 |
| Résistance à la flexion (δb) | Mpa | 130-150 |
| Résistance à la traction (δt) | Mpa | 35 |
| Coefficient de dilatation thermique (α) | (10-6/℃) | ∥ 8 ⊥11 |
Veuillez noter que les données ci-dessus sont présentées à titre indicatif uniquement et ne doivent pas être utilisées comme base unique pour l'acceptation ou le rejet d'un produit.
