Filtres haute pression
Les filtres haute pression série PHA Huilong sont destinés à filtrer l'huile et les autres fluides se trouvant dans le système de tuyauterie hydraulique de haute pression. Ils se caractérisent par une structure robuste et une résistance élevée à la température. La tête du filtre est en fonte ductile, la base est en acier de construction au carbone afin d’assurer l’élimination efficace des contaminants solides se trouvant dans les fluides hydrauliques. Ce produit présente une multitude d'avantages techniques et économiques. Nous proposons divers matériaux filtrants pour répondre aux différentes exigences d'applications des clients. L'indicateur de pression différentielle et la vanne de dérivation sont proposés en option sur demande. Nous pouvons intégrer un clapet anti-retour de dérivation à flux inversé afin de permettre un flux bidirectionnel du fluide et garantir la protection du système contre toute contamination.
Notre filtre haute pression très performant est doté d’un indice de filtration élevé, d’une haute capacité de rétention de la saleté, d’une faible résistance au débit (faible perte de charge), d’une grande efficacité de filtration et d’un taux de filtration remarquable (β≥1000). Ce produit est adéquat pour des équipements industriels de haute pression.
L'indicateur de colmatage permet de mesurer la chute de pression dans l'élément filtrant. L'appareil émet un signal d'avertissement électrique lorsque le colmatage de l'élément filtrant atteint la chute de pression d'avertissement préréglée, ce qui vous rappelle qu’il faut remplacer l'élément filtrant. Si l'élément filtrant n'est pas remplacé et que la pression différentielle atteint la pression d'ouverture de la vanne de dérivation, il y aura ouverture et le fluide non filtré va s'écouler dans le système en aval.
- Pression de service: Max. 42MPa
- Température de fonctionnement: -25℃~120℃
- Pression d'actionnement de l'indicateur de colmatage: 0.5MPa
- Pression d'ouverture de la vanne de dérivation: 0.6MPa
- Tête de filtre: fonte ductile
- Base du filtre: acier de construction au carbone

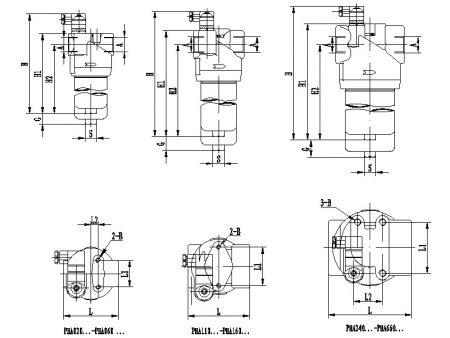

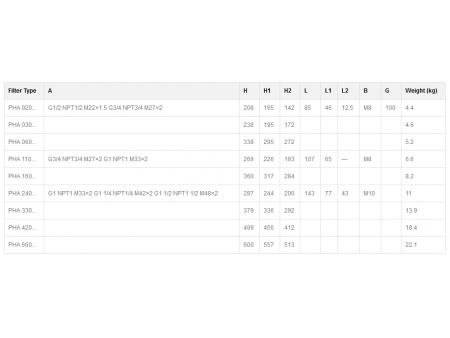

| Type de filtre | A | H | H1 | H2 | L | L1 | L2 | B | G | Poids (kg) |
| PHA 020... | G1/2 NPT1/2 M22×1.5 G3/4 NPT3/4 M27×2 | 208 | 165 | 142 | 85 | 46 | 12.5 | M8 | 100 | 4.4 |
| PHA 030... | 238 | 195 | 172 | 4.6 | ||||||
| PHA 060... | 338 | 295 | 272 | 5.2 | ||||||
| PHA 110... | G3/4 NPT3/4 M27×2 G1 NPT1 M33×2 | 269 | 226 | 193 | 107 | 65 | — | M8 | 6.6 | |
| PHA 160... | 360 | 317 | 284 | 8.2 | ||||||
| PHA 240... | G1 NPT1 M33×2 G1 1/4 NPT1/4 M42×2 G1 1/2 NPT1 1/2 M48×2 | 287 | 244 | 200 | 143 | 77 | 43 | M10 | 11 | |
| PHA 330... | 379 | 336 | 292 | 13.9 | ||||||
| PHA 420... | 499 | 456 | 412 | 18.4 | ||||||
| PHA 660... | 600 | 557 | 513 | 22.1 |

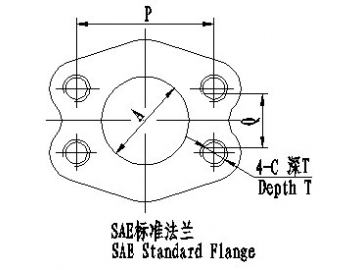

| Type de filtre | A | P | Q | C | T | Pression maximale | |
| PHA110... | F1 | 3/4" | 50.8 | 23.8 | M10 | 14 | 42MPa |
| PHA160... | F2 | 1" | 52.4 | 26.2 | M10 | 14 | 42MPa |
| PHA240... | F3 | 1 1/4" | 66.7 | 31.8 | M14 | 19 | 42MPa |
| PHA330... | |||||||
| PHA420... | F4 | 1 1/2" | 70 | 35.7 | M12 | 19 | 42MPa |
| PHA660... | |||||||
