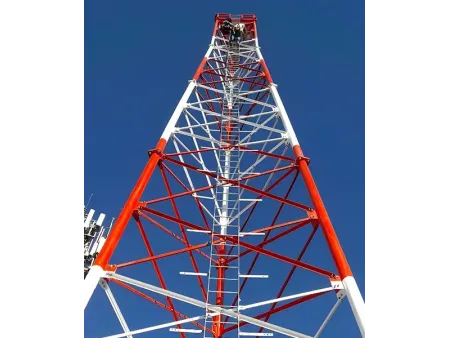

Pylône de communication tubulaire en acier à 3 pieds
Pylône autoportant en acier tubulaire pour applications de télécommunication, disponible en hauteurs de 5 à 120 mètres
Le pylône tubulaire en acier à 3 pieds utilise des tubes d’acier circulaires comme matériau structurel principal et adopte une configuration triangulaire. Cette disposition permet une répartition uniforme des charges et assure une bonne stabilité sous l’effet du vent et en conditions normales d’exploitation. Ces pylônes autoportants sont utilisés pour les projets de télécommunication mobile et de radiodiffusion, notamment sur des sites à espace limité nécessitant des performances durables.
- Normes de conception ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Hauteur 5–120 m, personnalisable selon les besoins du projet
- Vitesse de vent de calcul Jusqu’à 300 km/h, selon les conditions du site
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Structure du pylône
Le pylône comprend un pied de base, trois jambes en tubes d’acier sans soudure ou soudés haute fréquence, des éléments horizontaux, des contreventements diagonaux, une échelle d’accès, des plateformes, des supports d’antennes et un paratonnerre. Tous les composants sont assemblés par boulonnage afin de garantir une structure triangulaire stable. - Caractéristiques des matériaux
Les éléments porteurs principaux sont réalisés en tubes d’acier sans soudure ou soudés, tandis que les éléments horizontaux et diagonaux peuvent être en acier d’angle ou en tubes d’acier. Des moules de précision assurent l’interchangeabilité des pièces pour une production en série. - Conception des fondations
Grâce à une fondation à trois points, le pylône tubulaire à 3 pieds dispose d’une base compacte et légère, réduisant les coûts de fondation et facilitant les travaux sur site.
Environnements d’installation typiques
Les structures tubulaires à 3 pieds conviennent aux zones suburbaines, aux petites villes et aux zones rurales où le coût du terrain est plus faible et où les exigences esthétiques sont moins strictes. Les zones vallonnées et montagneuses à pression de vent modérée sont recommandées pour une performance optimale et une installation simplifiée.
| Produit | Pylône de télécommunication |
| Type de tour/pylône | Pylône autoportant |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification | ISO 9001: 2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons et fixations | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier tubulaire |
| Hauteur | 5–120 m, personnalisable selon les besoins du projet |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, selon les conditions du site |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie prévue | Plus de 20 ans |
| Options de couleur | Finition galvanisée (argent) ou peinture (système RAL), personnalisable |
| Résistance sismique | Jusqu’à une intensité sismique de 8° |
| Température de fonctionnement | −35 °C à 45 °C |
| Plateformes de travail et de repos | 1–3 pièces |
| Supports d’antennes | 3–18 pièces |
| Supports pour paraboles micro-ondes | 3–18 pièces |
| Caractéristiques principales | Connexions par bride ; performance structurelle stable |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
- Boulons d’ancrage
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
La configuration triangulaire à trois pieds optimise l’utilisation de l’acier et contribue à réduire la consommation globale de matériaux.
Sa base compacte limite l’emprise au sol, ce qui rend le choix du site plus pratique et plus flexible.
Grâce à une structure globale légère, la charge transmise aux fondations est réduite, ce qui permet de diminuer les coûts de génie civil.
La conception en treillis facilite le transport et le montage sur site, tout en raccourcissant la durée de construction.
Conçue selon la répartition des charges de vent, la structure peut résister à des vitesses allant jusqu’à 50 m/s et répond aux exigences d’intensité sismique de niveau 8, avec une transmission des efforts fluide et stable.

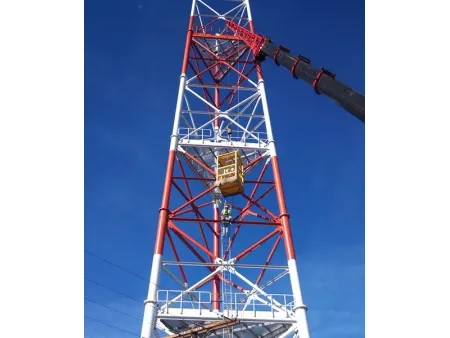

- Pylône tubulaire en acier à 3 pieds de 50 m
- Pylône tubulaire en acier à 3 pieds de 50 m
- Pylône tubulaire en acier à 3 pieds de 50 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
