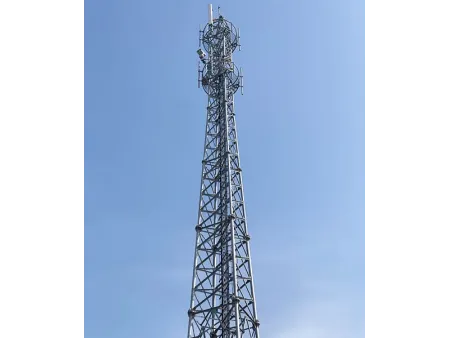

Pylône de communication tubulaire en acier à 4 pieds
Pylône autoportant en acier tubulaire pour applications de télécommunication, disponible en hauteurs de 5 à 120 mètres
Le pylône de communication tubulaire à 4 pieds est une structure autoportante de grande hauteur composée de quatre colonnes principales en tubes d’acier disposées en configuration carrée. Cette conception assure une excellente stabilité globale et une forte capacité portante, répondant aux exigences des réseaux de télécommunication nécessitant une transmission de signal stable. La disposition carrée des quatre tubes principaux garantit une bonne résistance aux conditions extérieures difficiles et permet l’installation de divers équipements sans compromettre les performances.
- Normes de conception ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Hauteur 5–120 m, personnalisable selon les besoins du projet
- Vitesse de vent de calcul Jusqu’à 300 km/h, ajustée selon les conditions du site
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Jambes principales
La structure utilise quatre tubes d’acier sans soudure (ou tubes soudés haute fréquence) comme éléments porteurs principaux. Les connexions par brides et boulons assurent une structure stable de forme carrée. - Éléments secondaires
Les entretoises horizontales et diagonales sont réalisées en acier d’angle ou en tubes d’acier. Elles sont fixées par plaques de gousset avec soudures ou boulonnage, formant une structure en treillis qui renforce la stabilité globale. - Système de fondation
Une fondation à quatre points est utilisée, ancrée au sol par des boulons de fondation. Certaines conceptions intègrent également un système d’équilibrage par masse gravitaire pour améliorer la résistance aux charges de compression.
Environnements d’installation typiques
Une fondation à quatre points est utilisée, ancrée au sol par des boulons de fondation. Certaines conceptions intègrent également un système d’équilibrage par masse gravitaire pour améliorer la résistance aux charges de compression.
| Produit | Pylône de télécommunication |
| Type de tour/pylône | Pylône autoportant |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification | ISO 9001: 2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons et fixations | Classes 8.8 / 6.8 / 4.8 ; A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier tubulaire |
| Hauteur | 5–120 m, personnalisable selon les besoins du projet |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, ajustée selon les conditions du site |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie prévue | Plus de 20 ans |
| Options de couleur | Finition galvanisée (argent) ou peinture (système RAL), personnalisable |
| Résistance sismique | Jusqu’à une intensité sismique de 8° |
| Température de fonctionnement | −35 °C à 45 °C |
| Plateformes de travail et de repos | 1–3 pièces |
| Supports d’antennes | 3–18 pièces |
| Supports pour paraboles micro-ondes | 3–18 pièces |
| Caractéristiques principales | Aspect tubulaire épuré ; surface galvanisée à chaud pour protection extérieure ; configuration économique ; construction fiable |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
- Boulons d’ancrage
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

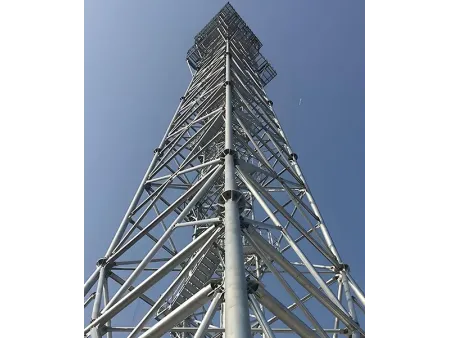

Les quatre jambes tubulaires répartissent la charge sur quatre points d’appui, ce qui maintient une bonne stabilité de l’ensemble. Les tubes en acier de section ronde à la base améliorent la résistance au vent, tandis que les connexions par brides ou boulons assurent des assemblages solides et bien alignés dans le temps.
Comparée aux pylônes treillis traditionnels, la structure tubulaire à quatre pieds offre une meilleure stabilité sous charges réelles et une résistance accrue à la flexion en fonctionnement quotidien. La fondation à quatre points répartit plus uniformément les charges au sol, s’adapte à différents types de sols et assure une forte résistance au renversement pour les structures de grande hauteur et à usage intensif.
Les pylônes tubulaires à 4 pieds peuvent être installés en un seul bloc ou en sections, ce qui accélère la construction et réduit les exigences sur site. Leur structure compacte occupe également moins d’espace au sol, contribuant à limiter l’emprise foncière et les coûts d’implantation.
Les pylônes tubulaires à 4 pieds peuvent supporter les équipements de plusieurs opérateurs en même temps. Plusieurs signaux peuvent être transmis simultanément sur la même structure, ce qui améliore l’efficacité du réseau et réduit la congestion pour une communication plus fluide et fiable.
- Pylône tubulaire en acier à 4 pieds – 40 m
- Pylône tubulaire en acier à 4 pieds – 45 m
- Pylône tubulaire en acier à 4 pieds – 30 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
