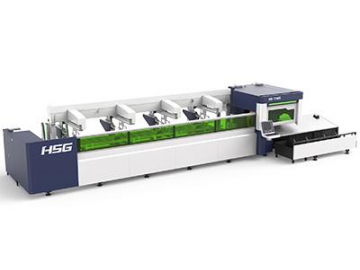

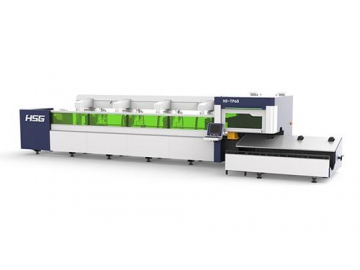

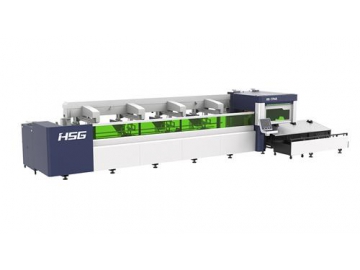

Machine de découpe professionnelle 5 axes pour tubes TP65
Intégrant une tête de découpe tridimensionnelle, cette machine de découpe professionnelle pour tubes TP65 peut usiner 5 axes et découper des tubes métalliques de formes différentes. Cela est possible grâce à l’angle d’oscillation pouvant atteindre 135°.
Matériaux applicables: Acier inoxydable, acier au carbone, aluminium, laiton, cuivre, plaque galvanisée, tôle laminée à froid, etc.

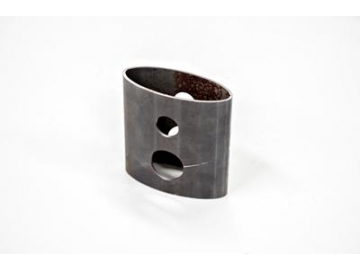

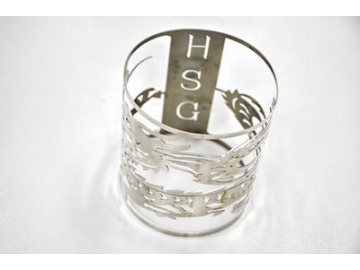

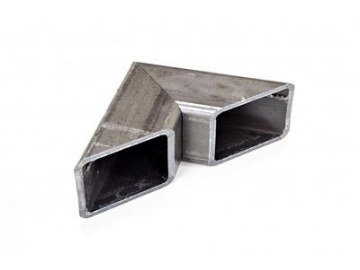

Formes applicables: Carrée, circulaire, rectangulaire, ovale et des formes spéciales telles que la forme D et la forme hexagonale.
Industries applicables: Cette machine de découpe de tubes est adéquate pour le traitement des tôles, ustensiles de cuisine, fournitures, luminaires, équipements de gymnastique, composants automobiles, etc.
| Zone de traitement (tube circulaire) | Φ20-Φ210mm |
| Zone de traitement (tube carré) | 20×20-150×150mm |
| Longueur du tube à usiner | 6500mm |
| Puissance du Laser | 1000W-4000W |
| Longueur d'onde du Laser | 1070-1080mm |
| Vitesse de découpe max | 100m/min |
| Accélération maximale | 1.0G |
| Précision du positionnement | 0.03mm/m |
| Précision du repositionnement | ±0.03mm |
| Alimentation électrique | 380V/50Hz |
| Poids de la machine | 3000Kg |
| Dimensions de la machine | 12000mm×3500mm×2800mm |
* Nous fournissons des lasers de puissances différentes. Le matériau et l’épaisseur à découper dépendent directement de la puissance du laser.
- Acier inoxydable
- Acier au carbone
- Laiton
- Cuivre
- Aluminium
- Acier galvanisé
- Acier laminé à froid
- Titane
- Acier électrolytique
- Acier au silicium

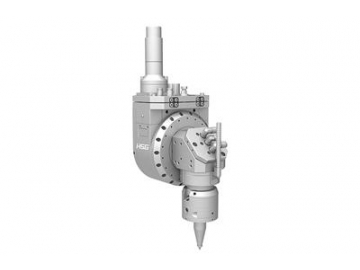

- Tête de découpeCette machine adopte une tête de découpe tridimensionnelle à cinq axes avec un angle d’oscillation maximal de 135°.
-

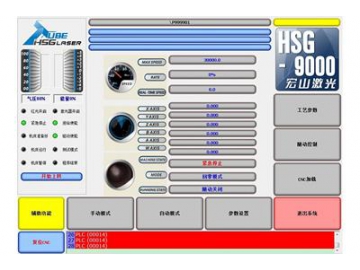

- Système d’exploitationLe logiciel d’exploitation HSG9000 est un logiciel professionnel créé par notre société grâce à notre recherche et développement indépendant. Il a été conçu pour les machines de découpe laser à fibre afin de faciliter l’opération.
-

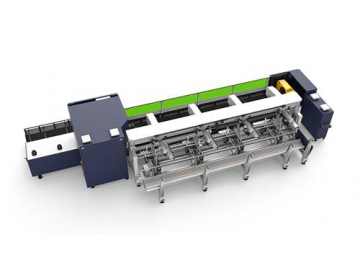

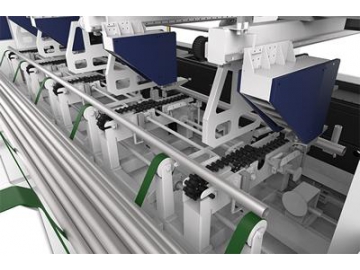

- Dispositif de chargement et déchargement automatique des matériauxCe dispositif automatique est commandé par système de contrôle numérique pour l’alimentation des tubes. Le dispositif de chargement va effectuer le serrage d’un seul tube dans un paquet et l’envoyer vers le processus ultérieur pour être in inspecté. Ceci permet de réduire le coût de livraison manuelle des matériaux. Notre système peut aussi charger des paquets de tubes et se connecter directement au processus de découpe des tubes.
-
