Collier de dérivation / Té mécanique fileté, pour dérivation
Présentation du produit
Les tés mécaniques sont des raccords de tuyauterie appliqués pour remplacer les raccords coulés à écoulement intégral. Le té mécanique rainuré est coulé en fonte ductile en deux moitiés égales: l'une étant la sortie et l'autre la bretelle. Sa conception est la suivante; un trou surdimensionné est percé ou découpé dans la conduite à l'endroit où le branchement ou le dispositif est nécessaire. Le té mécanique est assemblé autour du tuyau et le collier positionné à l'intérieur du trou, avec un joint en caoutchouc résilient adapté à ce système de tuyauterie qui est enfermé. Les boulons sont ensuite fixés pour un raccordement en toute sécurité. Les tés mécaniques permettent de raccorder la tuyauterie directement dans le système. Les sorties de raccords sont fournies avec des filetages femelles (FPT) ou des tuyaux rainurés. Ce sont des raccords de tuyauterie qui permettent d'économiser de la main-d'œuvre. Ils sont dotés d’une flexibilité remarquable et des économies considérables en matière de main-d'œuvre et de matériaux. Pas besoin de flamme pour le découpage du trou ou l’assemblage du té mécanique fileté, ce qui en fait un excellent choix pour les travaux de maintenance, de réparation et de rénovation.
Té mécanique fileté
Fabriqué en fonte ductile
Peinture orange sans plomb
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

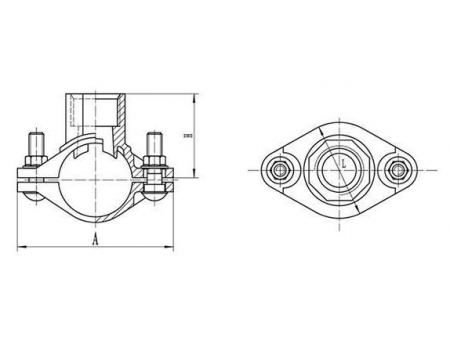

| Taille nominale mm/pouce | Dimension du trou de tube mm/pouce | Dimensions | Taille du boulon | Pression de service (psi) | ||
| A | L | H | ||||
| mm | mm | mm | pouce/mm | |||
| 32×15 | 30.00 | 98 | 65 | 45 | 3/8×1-1/2 (M10×40) | 300 |
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 98 | 65 | 45 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 98 | 65 | 54 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 105.6 | 65 | 48 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 105.6 | 65 | 48 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 105.6 | 65 | 57 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 120 | 56 | 53 | 3/8×2-1/8 (M10×55) | |
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 120 | 56 | 54 | ||
| 2x3/4 | 1.18 | |||||
| 65×15 | 30.00 | 139 | 56 | 61 | ||
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 139 | 56 | 61 | ||
| 21/2x3/4 | 1.18 | |||||
LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de petit collier de dérivation fileté de qualité supérieure en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies et systèmes de distribution d'eau. Nous proposons différentes tailles de té mécanique fileté de dérivation pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le collier de dérivation fileté en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
