Collier de serrage en fonte / Té mécanique en fonte

Demande de devis

À propos de: http://lede-fittings.fr/1-3-grooved-threaded-mechanical-cross/index.html

Présentation du produit

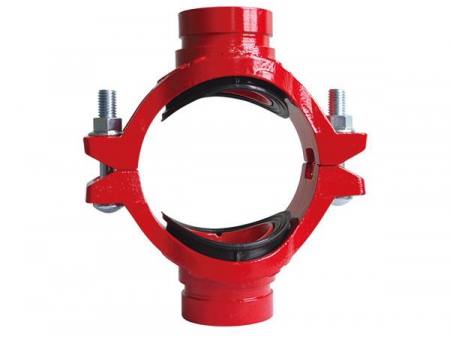

Collier de serrage rainuré en fonte (droit) rayon standard, raccord en croix fileté rayon standard.

Fabriqué en fonte ductile
Peinture orange sans plomb
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

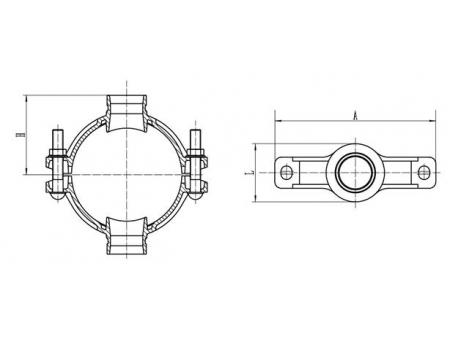

Dessin dimensionnel

Données techniques

Té mécanique en fonte rainuré XGQT04
Taille nominale mm/pouce	Diamètre extérieur du tube mm/pouce	Dimensions			Boulon/Écrou	Dimension du trou (mm)	Pression de service (psi)
		A	L	H	No.- taille (mm)
		mm	mm	mm
65× 25	76.1× 33.7	139	72	73	3/8×2-1/8 (M10×55)	φ38	230
21/2x1	3× 1.327
65× 32	76.1× 42.4	139	83	73		φ46
21/2x11/4	3× 1.669
65× 40	76.1× 48.3	139	90	75		φ53
21/2x11/2	3× 1.9
80× 32	88.9× 42.4	155	83	82		φ46
3x11/4	3.5× 1.669
80× 40	88.9× 48.3	155	90	82		φ53
3x11/2	3.5× 1.9
80× 50	88.9× 60.3	155	100	82		φ64
3× 2	3.5× 2.375
100×50	108×60.3	167	100	92.5	1/2×3 （ M12×75）	φ64
4×2	4.25×2.375
100×25	114.3×33.7	181	72	95.5		φ38
4×1	4.5×1.327
100×32	114.3×42.4	181	83	95.5		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	90	95.5		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	117	95.5		φ64
4×2	4.5×2.375
125×40	139.7×48.3	212	90	109		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	109		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212				φ70
5x21/2	5.5×3
125×40	141.3×48.3	212	90	109		φ53
5x11/2	5.563×1.9
125×50	141.3×60.3	212	100	109		φ64
5×2	5.563×2.375
125×65	141.3×76.1	212				φ70
5x21/2	5.563×3
150×50	159×60.3	233	100	118	9/16×3-1/3 (M14×85)	φ64
6×2	6.25×2.375
150×65	159×76.1	233	117	118		φ80
6x21/2	6.25×3
150×80	159×88.9	233	129	118		φ92
6×3	6.25×3.5
150×50	165.1×60.3	239	100	121		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248				φ80
6x21/2	6.5×3
150×80	165.1×88.9	248				φ92
6×3	6.5×3.5
150×50	168.3×60.3	239	100	121		φ64
6×2	6.625×2.375
150×65	168.3×76.1	248				φ70
6x21/2	6.625×3
150×80	168.3×88.9	248				φ89
6×3	6.625×3.5
200×50	219.1×60.3	311	100	147.5	5/8×3-1/3 (M16×85)	φ64
8×2	8.625×2.375
200×65	219.1×76.1	311	117	147.5		φ70
8x21/2	8.625×3
200×80	219.1×88.9	311	129	147.5		φ89
8×3	8.625×3.5
200×100	219.1×108	311	143	148.5		φ104
8×4	8.625×4.25
200×100	219.1×114.3	311	153	149		φ114
8×4	8.625×4.5

Té mécanique en fonte fileté XGQT04
Taille nominale mm/pouce	Diamètre extérieur du tube mm/pouce	Dimensions			Boulon/Écrou	Dimension du trou (mm)	Pression de service (psi)
		A	L	H	No.- taille (mm)
		mm	mm	mm
65×25	76.1×33.7	139	76	60	3/8×2-1/8 (M10×55)	φ38	230
21/2x1	3×1.327
65×32	76.1×42.4	139	83	60		φ46
21/2x11/4	3×1.669
80×25	88.9×33.7	152	76	63.5		φ38
3×1	3.5×1.327
80×32	88.9×42.4	152	83	64.5		φ46
3x11/4	3.5×1.669
80×40	88.9×48.3	152	90	65.5		φ53
3x11/2	3.5×1.9
100×25	108.1×33.7	167	76	76	1/2×3 (M12×75)	φ38
4×1	4.25×1.327
100×32	108.0×42.4	167	83	76		φ46
4x11/4	4.25×1.669
100×40	108.0×48.3	167	90	76		φ53
4x11/2	4.25×1.9
100×50	108.0×60.3	167	100	78		φ64
4×2	4.25×2.375
100×25	114.3×33.7	181	76	79		φ38
4×1	4.5×1.327
100×32	114.3×42.4	181	83	79		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	90	79		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	100	83		φ64
4×2	4.5×2.375
125×25	139.7×33.7	212	76	93		φ38
5×1	5.5×1.327
125×32	139.7×42.4	212	83	93		φ46
5x11/4	5.5×1.669
125×40	139.7×48.3	212	90	93		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	93		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212				φ70
5x21/2	5.5×3
150×25	165.1×33.7	239	76	106	9/16×3-1/3 (M14×85)	φ38
6×1	6.5×1.327
150×32	165.1×42.4	239	83	106		φ46
6x11/4	6.5×1.669
150×40	165.1×48.3	239	90	106		φ53
6x11/2	6.5×1.9
150×50	165.1×60.3	239	100	106		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248				φ80
6x21/2	6.5×3
150×25	168.3×33.7	239	76	106		φ38
6×1	6.625×1.327
150×32	168.3×42.4	239	83	106		φ46
6x11/4	6.625×1.669
150×40	168.3×48.3	239	90	106		φ53
6x11/2	6.625×1.9
150×50	168.3×60.3	239	100	106		φ64
6×2	6.625×2.375
150×65	168.3×76.1	248				φ70
6x21/2	6.625×3
150×80	168.3×88.9	248				φ89
6×3	6.625×3.5
200×25	219.1×33.7	311	76	131	5/8×3-1/3 (M16 ×85)	φ38
8×1	8.625×1.327
200×32	219.1×42.4	311	83	134		φ46
8x11/4	8.625×1.669
200×40	219.1×48.3	311	90	134		φ53
8x11/2	8.625×1.9
200×50	219.1×60.3	311	100	134		φ64
8×2	8.625×2.375
200×65	219.1×76.1	311				φ70
8x21/2	8.625×3
200×80	219.1×88.9	311				φ89
8×3	8.625×3.5
200×100	219.1×114.3	311				φ114
8×4	8.625×4.5

LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de collier de serrage en fonte de qualité supérieure en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies et systèmes de distribution d'eau. Nous proposons différentes tailles de té mécanique rainuré ou fileté pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le té mécanique en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
