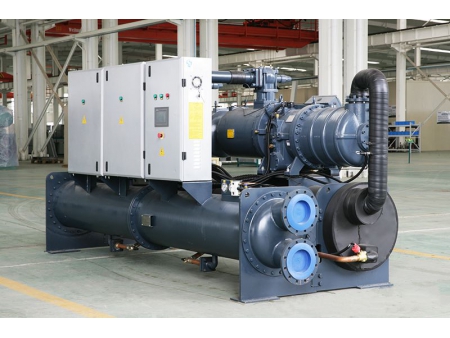

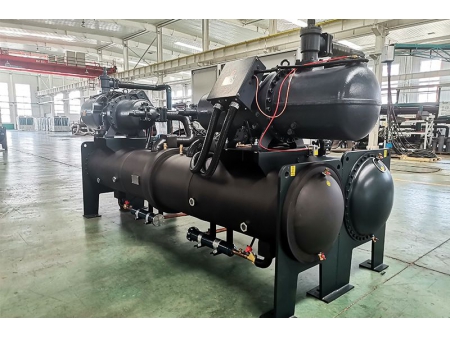

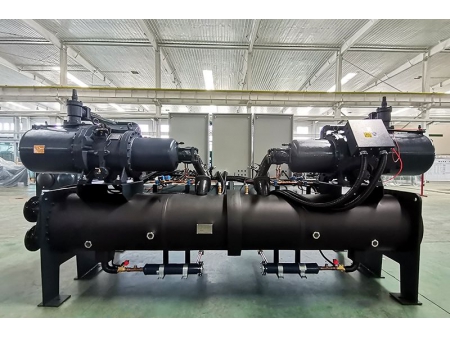

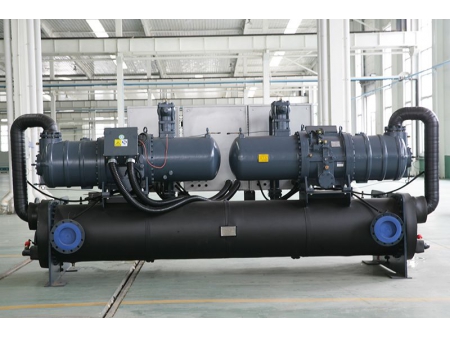

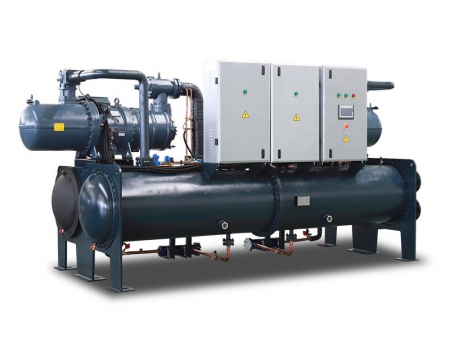

Refroidisseur à eau à vis et Pompe à chaleur / Refroidisseur à vis à condensation par eau, 200kW-2400kW
Demande de devis
Les pompes à chaleur géothermiques et à eau sont développées et fabriquées par Ruidong pour le chauffage, le refroidissement et la récupération de chaleur dans les grandes applications commerciales. Ces pompes de haute performance sont destinées à être appliquées dans les centres commerciaux, les immeubles de bureaux, les ateliers, les hôtels, les hôpitaux et d'autres structures de grande envergure.
Vidéo
Télécharger
Refroidisseur à vis refroidi à l'eau
Refroidisseur d'eau chaude à haute température à vis
Refroidisseur à eau basse température à vis
Pompe à chaleur à eau Type vis
Paramètres Techniques
Modèle - RLSG | 200A | 240A | 260A | 300A | 330A | 360A | 400A | 440A | ||
Puissance frigorifique nominale | kW | 204 | 236 | 256 | 295 | 329 | 364 | 389 | 441 | |
Puissance d'entrée | kW | 40 | 46 | 49.7 | 55.5 | 62.7 | 67.8 | 73.1 | 81.5 | |
Courant de fonctionnement | A | 74.3 | 85.1 | 90.4 | 98.8 | 112.7 | 124.8 | 132.0 | 146.4 | |
Courant de fonctionnement max. | A | 99.3 | 114.0 | 122.0 | 134.1 | 151.8 | 165.5 | 177.3 | 197.3 | |
Diamètre du câble (distance du fil de cuivre ≤ 20 mètres) | mm2 | 3*35 2*16 | 3*35 2*16 | 3*50*2*25 | 3*50 2*25 | 3*70 2*35 | 3*70 2*35 | 3*95 2*50 | 3*120 2*50 | |
Tension d'alimentation | 3-380V-50Hz | |||||||||
Mode de démarrage | Y-▲ | |||||||||
Réfrigérant | R134a | |||||||||
Charge de réfrigérant | 41 | 47 | 51 | 57 | 66 | 71 | 78 86 | |||
Dispositif de contrôle du réfrigérant | Détendeur électronique (EXV)) | |||||||||
Compresseur | Type | Vis semi-hermétique | ||||||||
Quantité | 1 | |||||||||
Evaporateur | Type | Type à coque et tube | ||||||||
Perte de pression de l'eau | kPa | 70-90 | ||||||||
Diamètre de la conduite d'eau | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
Débit d'eau | m3/h | 35 | 41 | 44 | 51 | 57 | 63 | 67 | 76 | |
Type de condenseur | Type | Type à coque et tube | ||||||||
Perte de pression de l'eau | kPa | 70-90 | ||||||||
Diamètre de la conduite d'eau | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
Débit d'eau | m3/h | 41 | 51 | 55 | 63 | 71 | 78 | 84 | 95 | |
Niveau sonore | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
Structure de l'unité | Type horizontal | |||||||||
Dimensions (mm) | L | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
W | 1350 | 1350 | 1350 | 1350 | 1450 | 1450 | 1450 | 1450 | ||
H | 1600 | 1600 | 1650 | 1650 | 1650 | 1800 | 1800 | 1800 | ||
Dimensions d'installation (mm) | L1 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | |
W1 | 790 | 790 | 790 | 790 | 880 | 880 | 880 | 880 | ||
Poids net | kg | 1700 | 1800 | 1850 | 1950 | 1950 | 2100 | 2250 | 2450 | |
Poids en ordre de marche | kg | 2200 | 2400 | 2550 | 2750 | 2850 | 3100 | 3350 | 3750 | |
Remarques | Conditions de refroidissement | Température d'entrée/sortie de l'eau réfrigérée 12℃/7℃ ; température d'entrée/sortie de l'eau de refroidissement 30℃/35℃ ; |
Modèle - RLSG | 500A | 580A | 600A | 700A | 800A | 900A | 1000A | ||
Puissance frigorifique nominale | kW | 505 | 574 | 596 | 700 | 813 | 888 | 1020 | |
Puissance d'entrée | kW | 93.4 | 102.1 | 110.9 | 126.3 | 146.3 | 159.4 | 181.5 | |
Courant de fonctionnement | A | 171.2 | 186.1 | 201.9 | 229.4 | 272.7 | 291,2 | 330.1 | |
Courant de fonctionnement max. | A | 225.7 | 246.1 | 267.1 | 304 | 364 | 393.2 | 443 | |
Diamètre du câble (distance du fil de cuivre ≤ 20 mètres) | mm2 | 3*120 2*50 | 3*150 2*70 | 3*150 2*70 | 3*185 2*95 | 3*185 2*95 | 3*240 2*120 | 3*240 2*120 | |
Tension d'alimentation | 3-380V-50Hz | ||||||||
Mode de démarrage | Y-▲ | ||||||||
Réfrigérant | R134a | ||||||||
Charge du réfrigérant | 100 | 109 | 119 | 136 | 160 | 178 | 203 | ||
Dispositif de contrôle du réfrigérant | Détendeur électronique (EXV) | ||||||||
Compresseur | Type | Vis semi-hermétique | |||||||
Quantité | 1 | ||||||||
Evaporateur | Type | Type à coque et tube | |||||||
Perte de pression de l'eau | kPa | 70-90 | |||||||
Diamètre de la conduite d'eau | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Débit d'eau | m3/h | 87 | 99 | 103 | 120 | 140 | 153 | 175 | |
Type de condenseur | Type | Type à coque et tube | |||||||
Perte de pression de l'eau | kPa | 70-90 | |||||||
Diamètre de la conduite d'eau | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Débit d'eau | m3/h | 109 | 123 | 128 | 151 | 175 | 191 | 219 | |
Niveau sonore | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
Structure de l'unité | Type horizontal | ||||||||
Dimensions (mm) | L | 3400 | 3400 | 3500 | 3500 | 3500 | 3500 | 3500 | |
W | 1450 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | ||
H | 1800 | 1800 | 1850 | 1850 | 1850 | 1950 | 1950 | ||
Dimensions d'installation (mm) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | |
W1 | 880 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||
Poids net | kg | 2650 | 2850 | 3100 | 3300 | 3500 | 3700 | 4300 | |
Poids en ordre de marche | kg | 4050 | 4350 | 4450 | 4700 | 5000 | 5400 | 6000 | |
Remarques | Conditions de refroidissement | Température d'entrée/sortie de l'eau réfrigérée 12℃/7℃ ; température d'entrée/sortie de l'eau de refroidissement 30℃/35℃ ; |
Modèle - RLSG | 400A | 480A | 520A | 600A | 660A | 720A | 800A | 880A | ||
Puissance frigorifique nominale | kW | 408 | 472 | 512 | 590 | 658 | 728 | 778 | 882 | |
Puissance d'entrée | kW | 80 | 92 | 99.4 | 111 | 125.4 | 135.6 | 146.2 | 163 | |
Courant de fonctionnement | A | 148.6 | 170.2 | 180.8 | 197.6 | 225.4 | 249.6 | 264 | 292.8 | |
Courant de fonctionnement max. | A | 198.6 | 228.0 | 244.0 | 268.2 | 303.6 | 331.0 | 354.6 | 394.6 | |
Tension d'alimentation | 3-380V-50Hz | |||||||||
Mode de démarrage | Y-▲ | |||||||||
Réfrigérant | R134a | |||||||||
Charge du réfrigérant | 82 | 94 | 102 | 114 | 132 | 142 | 156 | 173 | ||
Dispositif de contrôle du réfrigérant | Détendeur électronique (EXV) | |||||||||
Compresseur | Type | Vis semi-hermétique | ||||||||
Quantité | 2 | |||||||||
Evaporateur | Type | Type à coque et tube | ||||||||
Perte de pression de l'eau | kPa | 70-90 | ||||||||
Diamètre de la conduite d'eau | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Débit d'eau | m3/h | 70 | 81 | 88 | 101 | 113 | 125 | 134 | 152 | |
Type de condenseur | Type | Type à coque et tube | ||||||||
Perte de pression de l'eau | kPa | 70-90 | ||||||||
Diamètre de la conduite d'eau | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Débit d'eau | m3/h | 88 | 101 | 110 | 127 | 141 | 157 | 167 | 190 | |
Niveau sonore | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
Structure de l'unité | Type horizontal | |||||||||
Dimensions (mm) | L | 3650 | 3750 | 4400 | 4400 | 4500 | 4500 | 4500 | 4500 | |
W | 1500 | 1500 | 1500 | 1500 | 1700 | 1700 | 1700 | 1700 | ||
H | 1800 | 1900 | 1900 | 1900 | 2050 | 2050 | 2050 | 2050 | ||
Dimensions d'installation (mm) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 3435 | 3435 | 3435 | |
W1 | 1140 | 1140 | 1140 | 1140 | 1350 | 1350 | 1350 | 1350 | ||
Poids net | kg | 3100 | 3750 | 4000 | 4200 | 4400 | 4800 | 5000 | 5500 | |
Poids en ordre de marche | kg | 4350 | 5050 | 5400 | 5700 | 5900 | 6300 | 6700 | 7300 | |
Remarques | Conditions de refroidissement | Température d'entrée/sortie de l'eau réfrigérée 12℃/7℃ ; température d'entrée/sortie de l'eau de refroidissement 30℃/35℃ ; |
Modèle - RLSG | 1000A | 1160A | 1200A | 1400A | 1600A | 1800A | 2000A | ||
Puissance frigorifique nominale | kW | 1010 | 1148 | 1192 | 1400 | 1626 | 1776 | 2040 | |
Puissance d'entrée | kW | 186.8 | 204.2 | 221.8 | 252.6 | 292.6 | 318.8 | 363 | |
Courant de fonctionnement | A | 342.4 | 372.2 | 403.8 | 458.8 | 545.4 | 582.4 | 660.2 | |
Courant de fonctionnement max. | A | 451.4 | 492.2 | 534.2 | 608.0 | 728.0 | 786.4 | 886.0 | |
Tension d'alimentation | 3-380V-50Hz | ||||||||
Mode de démarrage | Y-▲ | ||||||||
Réfrigérant | R134a | ||||||||
Charge du réfrigérant | 200 | 218 | 238 | 273 | 319 | 355 | 406 | ||
Dispositif de contrôle du réfrigérant | Détendeur électronique (EXV) | ||||||||
Compresseur | Type | Vis semi-hermétique | |||||||
Quantité | 2 | ||||||||
Evaporateur | Type | Type à coque et tube | |||||||
Perte de pression de l'eau | kPa | 70-90 | |||||||
Diamètre de la conduite d'eau | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
Débit d'eau | m3/h | 174 | 197 | 205 | 241 | 280 | 305 | 351 | |
Type de condenseur | Type | Type à coque et tube | |||||||
Perte de pression de l'eau | kPa | 70-90 | |||||||
Diamètre de la conduite d'eau | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
Débit d'eau | m3/h | 217 | 247 | 256 | 301 | 350 | 382 | 439 | |
Niveau sonore | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
Structure de l'unité | Type horizontal | ||||||||
Dimensions (mm) | L | 4500 | 4750 | 4750 | 4750 | 4750 | 4750 | 4750 | |
W | 1700 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | ||
H | 2050 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||
Dimensions d'installation (mm) | L1 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | |
W1 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | ||
Poids net | kg | 5900 | 6200 | 6600 | 7000 | 7400 | 8000 | 8700 | |
Poids en ordre de marche | kg | 7600 | 7900 | 8400 | 8800 | 9200 | 9800 | 10700 | |
Remarques | Conditions de refroidissement | Température d'entrée/sortie de l'eau réfrigérée 12℃/7℃ ; température d'entrée/sortie de l'eau de refroidissement 30℃/35℃ ; |
Mesures de protection
- Protection contre la haute et la basse tension
- Protection contre le gel
- Contrôle de la température
- Protection antiphase de l'alimentation
- Protection contre la haute et la basse pression
- Protection contre la température d'échappement à haute pression
- Protection intégrée contre la surchauffe du moteur
- Protection contre les surintensités
- Valve de sécurité
- Clapet anti-retour
Caractéristiques
- Compresseur a. Construction semi-fermée à double vis. Les chambres comprimées sont constituées de deux rotors enchevêtrés, étudiés pour réduire au maximum les vibrations. La conception à vis permet une efficacité élevée et un flux d'air régulier pendant les processus d'admission, de compression et d'échappement.
b. Le dispositif n'a pas besoin d'être lubrifié manuellement.
c. Le système de contrôle du volume du compresseur fonctionne sans problème à charge partielle. Le compresseur peut assurer un ajustement par section de 25 à 100 % ou un ajustement énergétique non sectionnel afin d'être entièrement compatible avec les charges du bâtiment.
Avantages
Les composants mobiles ne représentent qu'un quart des composants des compresseurs à piston. Les pièces fragiles sont peu nombreuses et les processus d'inspiration et d'échappement sont fluides et continus, sans effet de pulsation. Ce matériel n'est pas sensible à la compression humide et résiste parfaitement à l'impact d'un liquide puissant. - Échangeur de chaleur à faisceau tubulaire Les réservoirs sous pression sont réalisés à partir de plaques d'acier de qualité supérieure. Sa conception et ses essais sont conformes aux normes JB/T4750-2003 " Réservoir sous pression pour les équipements de réfrigération ". La surface extérieure est dotée de matériaux d'isolation thermique et de préservation ignifuges et imperméables à l'eau. Le déflecteur de l'évaporateur est fabriqué en plastique technique PVC qui présente une résistance à la corrosion exceptionnelle et une forte imperméabilité à l'air, ce qui permet à l'eau de refroidissement de circuler vers le haut et vers le bas le long du déflecteur. Ce système améliore la capacité d'échange thermique de l'évaporateur.
L'entrée du réfrigérant est dotée d'un système d'égalisation du débit afin de répartir uniformément le réfrigérant dans le tube en cuivre de l'échangeur de chaleur. Ainsi, l'efficacité de l'échange thermique de la totalité de l'unité est renforcée.
Le tube d'échange de chaleur à rainures intérieures ondulées DAC est en cuivre, ce qui contribue à accroître son efficacité. La puissance d'échange thermique du réfrigérant permet d'améliorer les effets de refroidissement et de chauffage. - Détendeur Le système de contrôle électronique du détendeur a une précision de 2600 pas. Selon la surchauffe à l'aspiration et la pression de saturation, associée au système de contrôle électronique, nous pouvons réguler avec précision le flux de réfrigérant, de manière à garantir un fonctionnement optimal du dispositif et à atteindre la capacité optimale. Les tubes d'échange de chaleur à haute efficacité permettent d'améliorer le rendement énergétique et l'efficacité.
- Armoire de distribution L'armoire de distribution est équipée d'un dispositif de démarrage du compresseur, d'un protecteur de puissance et d'un contrôleur micro-informatique. Le système de contrôle micro-informatique fonctionne de manière stable et fiable à des températures comprises entre -15℃ et 65℃. Il est doté d'une interface de communication standard RS-232 et RS-485. Il peut ainsi recevoir un signal à distance pour le démarrage et l'arrêt.
- Équipement de sécurité Interrupteur haute et basse tension, contrôle de la température antigel, réchauffeur d'huile de graissage, clapet anti-retour d'échappement haute pression, élément filtrant remplaçable, filtre sec, piézomètre, interrupteur d'arrêt d'urgence, protecteur de surcharge, protecteur de puissance, injecteur de réfrigérant.
Produits relatifs

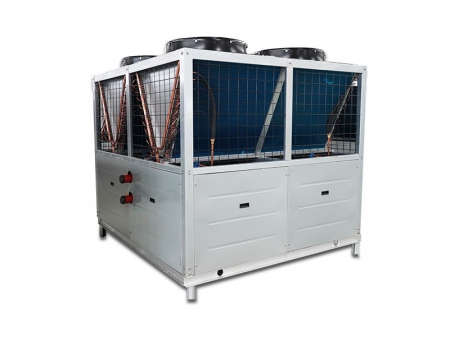

Groupe froid à compresseur à vis et Pompe à chaleur / Refroidisseur à air à vis et Pompe à chaleur, 280kW-1120kW
