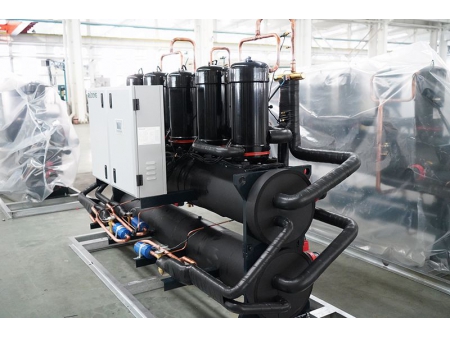

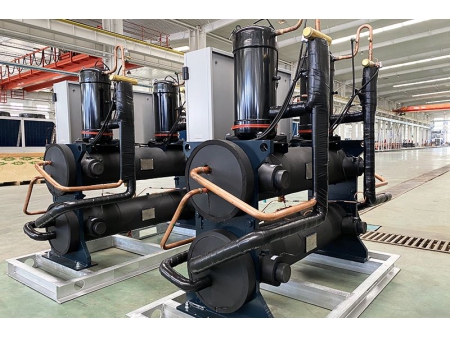

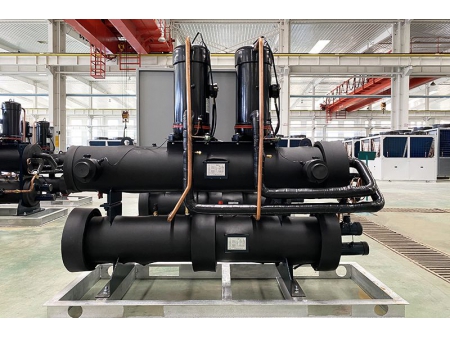

Refroidisseur Scroll refroidi à l'eau et Pompe à chaleur, 70kW-280kW
Demande de devis
Le refroidisseur scroll refroidi à l'eau et la pompe à chaleur sont particulièrement appropriés pour le refroidissement et le chauffage des grands bâtiments commerciaux tels que les centres commerciaux, les bureaux, les ateliers, les hôtels et les hôpitaux.
Télécharger
Vidéo
Paramètres Techniques
| Modèle RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| Alimentation électrique | 380V/50HZ | |||||||||
| Nombre de compresseur | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| Capacité de refroidissement normale | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
| Puissance absorbée de refroidissement | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
| Capacité de chauffage normale | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
| Puissance d'entrée du chauffage | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
| Courant de fonctionnement max. | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
| Type de compresseur | Scroll hermétique | |||||||||
| Mode de démarrage | Direct | |||||||||
| Réfrigérant | R410A | |||||||||
| Charge du réfrigérant | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | |||||||||
| Évaporateur | Type | Type à coque et à tube | ||||||||
| Perte de charge de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Raccordement | Raccordement fileté | |||||||||
| Débit d'eau réfrigérée | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| Débit d'eau de puits | m3/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
| Type de condenseur | Type | Type à coque et à tube | ||||||||
| Perte de pression de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Débit d'eau de puits | m3/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
| Débit d'eau chaude | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| Dimensions | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| Poids net | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| Poids en ordre de marche | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| Niveau sonore | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| Modèle RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| Alimentation électrique | 380V/50HZ | |||||||||
| Nombre de compresseur | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| Capacité de refroidissement normale | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
| Puissance absorbée de refroidissement | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
| Capacité de chauffage normale | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
| Puissance d'entrée du chauffage | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
| Courant de fonctionnement max. | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
| Type de compresseur | Scroll hermétique | |||||||||
| Mode de démarrage | Direct | |||||||||
| Réfrigérant | R410A | |||||||||
| Charge du réfrigérant | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | |||||||||
| Évaporateur | Type | Type à coque et à tube | ||||||||
| Perte de charge de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Raccordement | Raccordement fileté | |||||||||
| Débit d'eau réfrigérée | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| Débit d'eau de puits | m3/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
| Type de condenseur | Type | Type à coque et à tube | ||||||||
| Perte de pression de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Débit d'eau de puits | m3/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
| Débit d'eau chaude | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| Dimensions | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| Poids net | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| Poids en ordre de marche | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| Niveau sonore | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| Principales mesures de protection | 1. Protection contre la haute et basse tension ; 2. Protection antigel ; 3. Contrôle de la température ; 4. Protection contre l'inversion de phase et la perte de phase ; | |||||||||
| 5. Protection contre les hautes et basses pressions ; 6. Protection contre la température d'échappement à haute pression ; 7. Protection intégrée contre la surchauffe du moteur ; | ||||||||||
| 8. Protection contre les surintensités ; 9. Valve de sécurité ; 10. Clapet anti-retour ; | ||||||||||
| Remarques | Conditions de refroidissement | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 12℃/7℃ ; température de l'eau souterraine à l'entrée et à la sortie : 18℃/29℃; | ||||||||
| Conditions de chauffage | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 40℃/--℃ ; température de l'eau souterraine à l'entrée et à la sortie : 15℃/--℃; | |||||||||
| Modèle RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| Alimentation électrique | 380V/50HZ | |||||||||
| Nombre de compresseur | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| Capacité de refroidissement normale | kW | 67 | 77 | 101.5 | 115.5 | 154 | 192.5 | 231 | 265 | |
| Puissance d'entrée du refroidissement | kW | 14 | 15.8 | 21 | 23.7 | 31.6 | 39.5 | 47.4 | 53.2 | |
| Courant de fonctionnement max. | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
| Type de compresseur | Scroll hermétique | |||||||||
| Mode de démarrage | Direct | |||||||||
| Réfrigérant | R410a | |||||||||
| Charge du réfrigérant | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | |||||||||
| Évaporateur | Type | Type à coque et à tube | ||||||||
| Perte de pression de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Raccordement | Raccordement fileté | |||||||||
| Débit d'eau du puits | m3/h | 11.5 | 13.2 | 17.5 | 19.9 | 26.5 | 33.1 | 39.7 | 45.6 | |
| Type de condenseur | Type | Type à coque et à tube | ||||||||
| Perte de pression de l'eau | kPa | 70 | ||||||||
| Diamètre de la conduite d'eau | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| Débit d'eau | m3/h | 14.4 | 16.6 | 21.8 | 24.8 | 33.1 | 41.4 | 49.7 | 57.0 | |
| Type d'unité | Horizontal | |||||||||
| Dimensions | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| Poids net | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| Poids en ordre de marche | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| Niveau sonore | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| Principales mesures de protection | 1. Protection contre la haute et basse tension ; 2. Protection antigel ; 3. Contrôle de la température ; 4. Protection contre l'inversion de phase et la perte de phase ; | |||||||||
| 5. Protection contre les hautes et basses pressions ; 6. Protection contre la température d'échappement à haute pression ; 7. Protection intégrée contre la surchauffe du moteur ; | ||||||||||
| 8. Protection contre les surintensités ; 9. Valve de sécurité ; 10. Clapet anti-retour ; | ||||||||||
| Remarques | Conditions de refroidissement | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 12℃/7℃ ; température de l'eau souterraine à l'entrée/sortie : 18℃/29℃; | ||||||||
| Température de l'eau d'entrée/sortie pour l'utilisateur : 40℃/--℃ ; température de l'eau souterraine à l'entrée et à la sortie : 15℃/--℃; | ||||||||||
Caractéristiques
Le refroidisseur scroll refroidi à l'eau et pompe à chaleur sont équipés d'un compresseur à spirale scroll de haute performance. Les clients peuvent acquérir de 1 à 4 compresseurs en fonction de la taille et de l'usage de leurs bâtiments. L'équipement est également muni d'un condenseur de type coque et tube, d'un évaporateur et d'un système de contrôle.

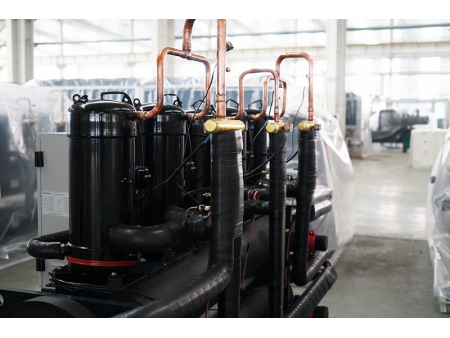

- Compresseur Le compresseur de type scroll se caractérise par une remarquable résistance aux chocs des liquides. Grâce à la mise en place d'un équipement de chauffage à l'huile, le refroidisseur scroll refroidi à l'eau et la pompe à chaleur ne risquent plus de tomber en panne en raison d'une séparation insuffisante de l'huile et de la fluorine.
- Évaporateur (1) L'évaporateur de type coque et tube est doté d'un tube en cuivre rainuré à l'intérieur pour une optimisation de l'efficacité de l'échange thermique.
- Condenseur (1) Le condenseur est de type tubulaire. Il se caractérise par une construction en boucle simple ou multiple.
(2) La production et les tests de la paroi en acier sont conformes aux normes JB/T4750-2003 "Récipient sous pression pour l'équipement de réfrigération". - Système de contrôle L'armoire de distribution est constituée d'un dispositif de démarrage du compresseur, d'un protecteur de puissance et d'un contrôleur micro-informatique. Le contrôleur micro-informatique peut fonctionner de manière stable et en toute sécurité dans une plage de température de -15℃ à 65℃. Il est doté d'une interface de communication standard RS-232 et RS-485. Il peut ainsi recevoir un signal à distance pour le démarrage et l'arrêt.
- Méthodes de contrôle (1) Le moteur principal du refroidisseur d'eau est commandé en fonction de la température de l'eau froide de retour ou de sortie.
(2) Lorsque la charge atteint la valeur prédéfinie, le dispositif s'arrête de manière automatique. Elle peut également démarrer automatiquement.
(3) L'appareil est doté d'un écran d'affichage LCD.
(4) La température de l'entrée et de la sortie est affichable et réglable. Il est possible de contrôler l'état et la durée de fonctionnement du compresseur.
(5) Possibilité de démarrage et d'arrêt à distance.
