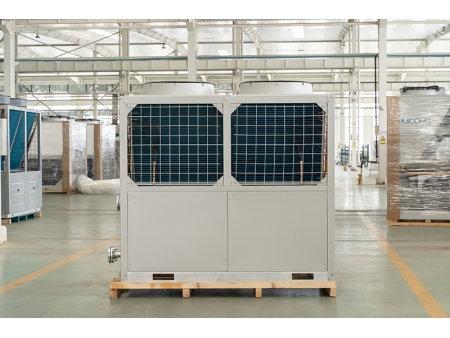

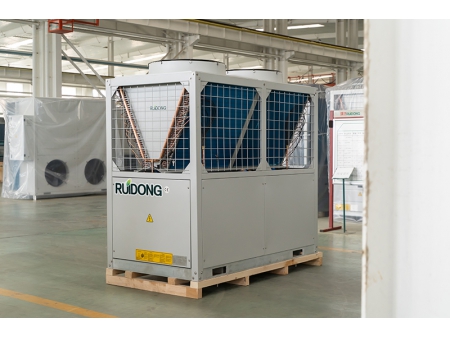

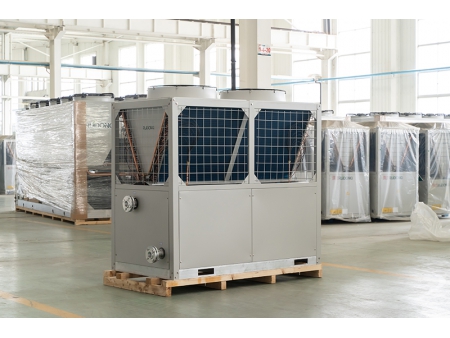

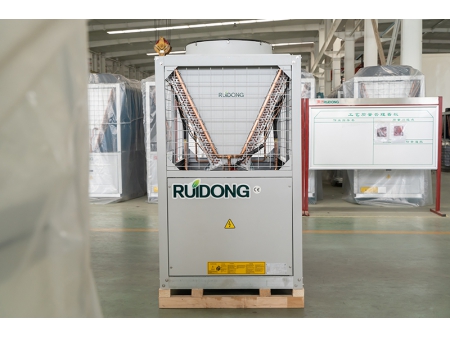

Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW Manufacturer

Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW

Demande de devis

À propos de: http://ruidonghvac.fr/2-4-air-cooled-scroll-water-chiller.html

Télécharger

Vidéo

Paramètres Techniques

Modèle			RLSFW60(R)	RLSFW68(R)	RLSFW75(R)	RLSFW90(R)	RLSFW120(R)	RLSFW136(R)	RLSFW150(R)	RLSFW180(R)	RLSFW240(R)	RLSFW360(R)	RLSFW480(R)
Capacité de refroidissement nominale		kW	56	68	71	86	116	136	142	172	232	352	464
Puissance absorbée de refroidissement		kW	16.3	21.1	20.6	27.8	35.8	42.2	41.2	55.6	71.6	110	143.2
EER			3.44	3.22	3.45	3.09	3.24	3.22	3.45	3.09	3.24	3.20	3.24
Courant de fonctionnement		A	28.8	41.2	44	45.2	54.2	80.4	88	90.4	108.4	192	215.4
Capacité de chauffage nominale		kW	59.4	70	72	92.4	124	140	144	184.8	248	366	496
Puissance absorbée du chauffage		kW	16.1	22.1	20.3	27.2	35.1	44.1	40.5	54.4	70.2	106.6	140.4
COP			3.69	3.17	3.55	3.40	3.53	3.17	3.56	3.40	3.53	3.43	3.53
Courant de fonctionnement		A	28.5	39.5	43	41.3	53.3	76.4	86	82.6	106.7	190.8	213.3
Courant de fonctionnement maximal		A	41	48.2	61.2	71	86	96.4	122.4	142	172	244	345
Diamètre du câble (distance du fil en cuivre ≤20 mètres)		mm²	316 210	316 210	325 216	325 216	335 216	335 216	350 225	(325 216)*2	(335 216)*2	3150 270	3185 295
Compresseur	Type		Type de défilement hermétique
	Quantité		2	2	1	2	2	4	2	4	4	4	4
	Tension d’alimentation		380V/3PH/50HZ
	Mode de démarrage		Démarrage direct
	Réfrigérant	Type	R410A/R407C
		Charge (kg)	6*2	6.5*2	13.5	8*2	12*2	6.5*4	13.5*2	8*4	12*4	16*4	24*4
		Contrôle	Détendeur électronique (EXV)
Évaporateur	Type		Type à coque-tube
	Chute de pression d’eau	kPa	70	70	70	70	70	70	70	70	70	70	70
	Diamètre de la conduite d’eau DN		50	50	50	50	65	65	65	65	80	100	125
	Débit d’eau	m3/h	9.6	11.7	12.2	14.8	20.0	23.4	24.4	29.6	40.0	60.5	79.8
Type de condenseur			Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles
Ventilateur du condenseur	Type de ventilateur		Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial
	Quantité de ventilateur		2	2	2	2	2	4	2	4	4	8	10
	Puissance	kW	0.55*2	0.75*2	0.75*2	1.1*2	1.5*2	0.75*4	1.8*2	1.1*4	1.5*4	1.1*8	1.1*10
	Flux d’air	m3/h	20000	25000	25000	32000	40000	50000	44000	64000	80000	128000	160000
Dimension	L	mm	2110	2110	2110	2110	2280	2120	2280	2330	2330	4100	5010
	l	mm	1080	1080	1080	1080	1200	2160	1200	2217	2217	2250	2250
	H	mm	1870	1870	2070	2070	2080	1890	2330	2080	2080	2440	2440
Poids net		kg	700	700	660	900	920	1360	980	1800	2100	3800	4500
Poids de fonctionnement		kg	760	760	690	980	1120	1480	1180	1960	2240	4180	4980
Bruit		dB(A)	73	73	74	73	76	73	78	78	78	80	80
Remarques		1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC 2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau froide est de 40oC ; Température de sortie est de 45oC
Principales mesures de protection		1. Protection à haute et basse tension 2. Protection antigel 3. Contrôle de la température 4. Protection contre la perte de phase 5. Protection de haute et basse pression 6. Protection contre la température d’échappement de haute pression 7. Protection intégrée contre la surchauffe du moteur 8. Protection contre les surintensités 9. Valve de sécurité 10. Clapet anti-retour
Options supplémentaires		Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc.

Modèle			RLSFW60RD	RLSFW68RD	RLSFW75RD	RLSFW90RD	RLSFW120RD	RLSFW136RD	RLSFW150RD	RLSFW180RD	RLSFW240RD	RLSFW360RD	RLSFW480RD
Capacité de refroidissement nominale		kW	56	68	70	86	116	136	140	172	232	352	464
Puissance absorbée de refroidissement		kW	16.3	21.1	22.8	27.8	35.8	42.2	45.6	55.6	71.6	110	143.2
EER			3.44	3.22	3.07	3.09	3.24	3.22	3.07	3.09	3.24	3.20	3.24
Courant de fonctionnement		A	24.8	41.2	44	42.4	54.4	82.4	88	84.8	108.8	192	217.6
Capacité de chauffage nominale I		kW	59.4	78	85	92.4	124	156	170	184.8	248	366	496
Puissance d’entrée du chauffage I		kW	16.1	22.3	22.5	27.2	35.1	44.7	45	54.4	70.2	106.6	140.4
COP I			3.69	3.50	3.78	3.40	3.53	3.49	3.78	3.40	3.53	3.43	3.53
Courant de fonctionnement		A	24.5	41.6	43	41.3	53.3	80.4	86	82.6	106.7	190.8	213.3
Capacité de chauffage nominale II		kW	43.4	57	62	67.5	90.6	114	124	135	181.3	267.37	362.6
Puissance d’entrée du chauffage II		kW	16.2	21.3	24.8	29.6	35.4	42.6	49.6	59.2	70.8	116.01	141.7
COP II			2.68	2.68	2.50	2.28	2.56	2.68	2.50	2.28	2.56	2.30	2.56
Courant de fonctionnement		A	24.7	41.6	47.8	45	53.8	83.2	95.6	90	107.6	207.89	215.2
Courant de fonctionnement maximal		A	41	50.4	61.2	71	86	96.4	122.4	142	172	244	345
Diamètre du câble (distance du fil en cuivre ≤20 mètres)		mm²	316 210	316 210	316 210	325 216	335 216	335 216	350 225	(325 216)*2	(335 216)*2	3150 270	3185 295
Compresseur	Type		Type de défilement hermétique
	Quantité		2	2	1	2	1	4	2	4	4	4	4
	Tension d’alimentation		380V/3PH/50HZ
	Mode de démarrage		Démarrage direct
	Réfrigérant	Type	R410A/R407C
		Charge (kg)	6*2	6.5*2	13.5	8*2	12*2	6.5*4	13.5*2	8*4	12*4	16*4	24*4
		Contrôle	Détendeur électronique (EXV)
Évaporateur	Type		Type à coque-tube
	Chute de pression d’eau	kPa	70	70	70	70	70	70	70	70	70	70	70
	Diamètre de la conduite d’eau DN		50	50	50	50	65	65	65	65	80	100	125
	Débit d’eau	m³/h	8.7	10.66	12.0	13.4	18.1	23.39	24.08	26.8	36.1	60.5	72.2
Type de condenseur			Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles
Ventilateur du condenseur	Type de ventilateur		Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial	Axial
	Quantité de ventilateur		2	2	2	2	2	4	2	4	4	8	10
	Puissance	kW	0.55*2	0.75*2	0.75*2	1.1*2	1.5*2	0.75*4	1.8*2	1.1*4	1.5*4	1.1*8	1.1*10
	Flux d’air	m³/h	20000	25000	25000	32000	40000	50000	44000	64000	80000	128000	160000
Dimension	L	mm	2110	2110	2110	2110	2280	2110	2280	2330	2330	4100	5100
	l	mm	1080	1080	1080	1080	1200	2160	1200	2220	2220	2250	2250
	H	mm	1870	1870	2070	2070	2080	1870	2330	2080	2080	2440	2440
Poids net		kg	700	700	660	900	920	1360	980	1800	2100	3800	4500
Poids de fonctionnement		kg	760	760	690	980	1120	1480	1180	1960	2240	4180	4980
Bruit		dB (A)	73	73	74	73	76	73	78	78	78	80	80
Remarques		1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC 2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau chaude est de 40oC ; Température de sortie est de 45oC 3. Conditions de fonctionnement standard de chauffage II : Température ambiante est de -12oCDB/-13.5oCWB ; Température de sortie est de 41oC
Principales mesures de protection		1. Protection à haute et basse tension 2. Protection antigel 3. Contrôle de la température 4. Protection contre la perte de phase 5. Protection de haute et basse pression 6. Protection contre la température d’échappement de haute pression 7. Protection intégrée contre la surchauffe du moteur 8. Protection contre les surintensités 9. Valve de sécurité 10. Clapet anti-retour
Options supplémentaires		Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc.

Caractéristiques

Le refroidisseur d'eau à refroidissement par air et la pompe à chaleur de type mini se caractérisent par une haute performance, une économie d'énergie, un niveau sonore réduit, une construction raisonnable, une utilisation et maintenance aisées. Il est grandement appliqué dans le système de climatisation central des installations de construction telles que les villas, les hôtels, les centres commerciaux, les supermarchés, les immeubles de bureaux, les ateliers et les clubs d'affaires. Le groupe peut répondre aux diverses exigences des systèmes de conditionnement d'air.
Le refroidisseur d'eau et la pompe à chaleur refroidis par air sont de type refroidissement uniquement et de type pompe à chaleur. La pompe à chaleur est dotée d'un commutateur pour le refroidissement et le chauffage, ce qui permet de refroidir en été et de chauffer en hiver.
Lorsque l'unité de refroidissement Scroll intègre un dispositif de récupération de la chaleur, elle peut également fournir de l'eau chaude sanitaire pendant le refroidissement. Elle peut ainsi répondre aux besoins en eau chaude sanitaire des villas, des restaurants, des clubs et d'autres lieux.
Le système de contrôle intelligent de la décongélation est équipé pour éviter les pertes de chaleur supplémentaires.
Le refroidisseur d'eau et la pompe à chaleur sont dotés de plusieurs fonctionnalités telles que la gestion de l'énergie, la détection de l'antigel et la détection de la tension. L'unité est équipée d'un compresseur scroll de marque réputée qui comporte peu de pièces mobiles et présente une durée de vie prolongée.
