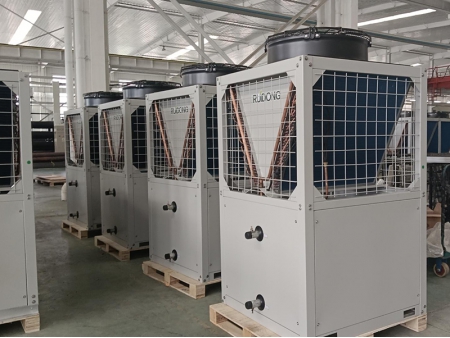

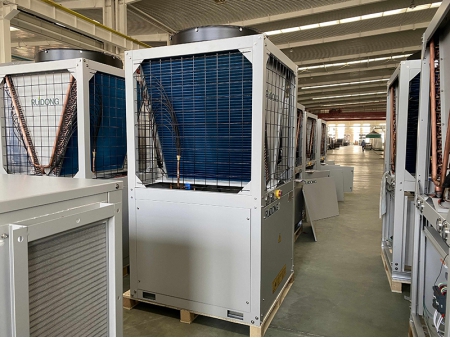

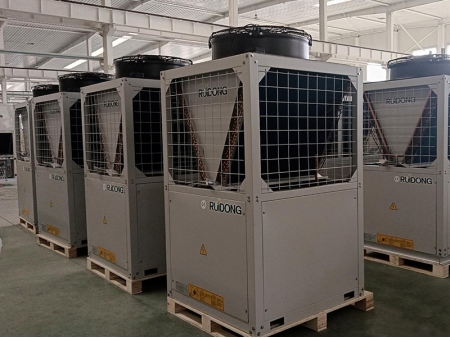

Refroidisseur Scroll refroidi à l’air et Pompe à chaleur Type Mini, 10kW-45kW
Demande de devis
Télécharger
Paramètres Techniques
| Modèle | RLSFW20(R) | RLSFW25(R) | RLSFW30(R) | RLSFW40(R) | RLSFW45(R) | ||
| Capacité de refroidissement nominale | kW | 21.5 | 23.1 | 27 | 32 | 43 | |
| Puissance d’entrée de refroidissement | kW | 7.5 | 7.9 | 9 | 10.4 | 13.3 | |
| EER | 2.87 | 2.92 | 3.00 | 3.08 | 3.23 | ||
| Courant de fonctionnement | A | 13.3 | 14 | 16 | 18.4 | 23.5 | |
| Capacité de chauffage nominale | kW | 24.4 | 26.3 | 30 | 38.2 | 46.2 | |
| Puissance d’entrée du chauffage | kW | 7.4 | 7.9 | 9 | 10.3 | 13.2 | |
| COP | 3.30 | 3.33 | 3.33 | 3.71 | 3.50 | ||
| Courant de fonctionnement | A | 13.1 | 14.0 | 16.0 | 18.2 | 23.3 | |
| Courant de fonctionnement maximal | A | 20.6 | 21.5 | 24 | 27 | 35 | |
| Diamètre du câble (distance du fil en cuivre ≤20 mètres) | mm² | 3*6 2*4 | 3*6 2*4 | 3*6 2*4 | 3*6 2*4 | 3*10 2*6 | |
| Tension d’alimentation | 380V/3PH/50HZ | ||||||
| Compresseur | Type | Type de défilement hermétique | |||||
| Quantité | 1 | 1 | 1 | 1 | 1 | ||
| Mode de démarrage | Démarrage direct | ||||||
| Réfrigérant | Type | R410A/R407C | |||||
| Charge (kg) | 4.5 | 5 | 6.5 | 8.5 | 10.5 | ||
| Contrôle | Détendeur électronique (EXV) | ||||||
| Évaporateur | Type | Type de plaque en acier inoxydable | |||||
| Chute de pression d’eau | kPa | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | |
| Diamètre de la conduite d'eau DN | DN32 | DN32 | DN40 | DN40 | DN40 | ||
| Débit d’eau | m³/h | 3.4 | 3.6 | 4.3 | 5.0 | 6.7 | |
| Type de condenseur | Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles | ||||||
| Ventilateur du condenseur | Type de ventilateur | Axial | Axial | Axial | Axial | Axial | |
| Quantité de ventilateur | 1 | 1 | 1 | 1 | 1 | ||
| Puissance | kW | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | |
| Flux d’air | m³/h | 8000 | 10000 | 10000 | 12000 | 16000 | |
| Emplacement de décharge d’air | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Au-dessus | ||
| Dimension Sur le côté/ au-dessus | L | mm | 1180 | 1180 | 1180 | 1180 | 1180 |
| l | mm | 730(1080) | 730(1080) | 730(1080) | 730(1080) | 1080 | |
| H | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | 2055 | |
| Poids net | kg | 320 | 350 | 380 | 380 | 420 | |
| Poids de fonctionnement | kg | 360 | 380 | 420 | 420 | 690 | |
| Bruit | dB(A) | 69 | 69 | 70 | 71 | 74 | |
| Remarques : | 1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC 2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau froide est de 40oC ; Température de sortie est de 45oC | ||||||
| Principales mesures de protection | 1. Protection à haute et basse tension 2. Protection antigel 3. Contrôle de la température 4. Protection contre la perte de phase 5. Protection à haute et basse pression 6. Protection contre la température d'échappement de haute pression 7. Protection intégrée contre la surchauffe du moteur 8. Protection contre les surintensités 9. Valve de sécurité 10. Clapet anti-retour | ||||||
| Options supplémentaires | Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc. | ||||||
| Modèle | RLSFW20RD | RLSFW25RD | RLSFW30RD | RLSFW40RD | RLSFW45RD | ||
| Capacité de refroidissement nominale | kW | 21.5 | 23.1 | 27 | 32 | 43 | |
| Puissance d’entrée (absorbée) de refroidissement | kW | 7.5 | 7.9 | 9 | 10.4 | 13.3 | |
| EER | 2.87 | 2.92 | 3.00 | 3.08 | 3.23 | ||
| Courant de fonctionnement | A | 11.4 | 12 | 13.7 | 15.8 | 20.2 | |
| Capacité de chauffage nominale I | kW | 24.4 | 26.3 | 30 | 38.2 | 46.2 | |
| Puissance absorbée du chauffage I | kW | 7.4 | 7.9 | 9 | 10.3 | 13.2 | |
| COP I | 3.30 | 3.33 | 3.33 | 3.71 | 3.50 | ||
| Courant de fonctionnement | A | 11.2 | 12.0 | 13.7 | 15.6 | 20.1 | |
| Capacité de chauffage nominale II | kW | 17.8 | 19.2 | 21.9 | 27.9 | 33.8 | |
| Puissance absorbée du chauffage II | kW | 7.5 | 8.0 | 9.1 | 10.4 | 13.3 | |
| COP II | 2.39 | 2.41 | 2.41 | 2.69 | 2.54 | ||
| Courant de fonctionnement | A | 11.3 | 12.1 | 13.8 | 15.8 | 20.2 | |
| Courant de fonctionnement maximal | A | 20.6 | 21.5 | 24 | 27 | 35 | |
| Diamètre du câble (distance du fil en cuivre ≤20 mètres) | mm² | 3*6 2*4 | 3*6 2*4 | 3*6 2*4 | 3*6 2*4 | 3*10 2*6 | |
| Tension d’alimentation | 380V/3PH/50HZ | ||||||
| Compresseur | Type | Type de défilement hermétique | |||||
| Quantité | 1 | 1 | 1 | 1 | 1 | ||
| Mode de démarrage | Démarrage direct | ||||||
| Réfrigérant | Type | R410A/R407C | |||||
| Charge (kg) | 8.5. | 10 | 10.5 | 11.5 | 12 | ||
| Contrôle | Détendeur électronique (EXV) | ||||||
| Évaporateur | Type | Type de plaque en acier inoxydable | |||||
| Chute de pression d’eau | kPa | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | |
| Diamètre de la conduite d’eau DN | DN32 | DN32 | DN40 | DN40 | DN40 | ||
| Débit d’eau | m³/h | 3.4 | 3.6 | 4.3 | 5.0 | 6.7 | |
| Type de condenseur | Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles | ||||||
| Ventilateur du condenseur | Type de ventilateur | Axial | Axial | Axial | Axial | Axial | |
| Quantité de ventilateur | 1 | 1 | 1 | 1 | 1 | ||
| Puissance | kW | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | |
| Flux d’air | m³/h | 8000 | 10000 | 12000 | 14000 | 16000 | |
| Emplacement de décharge d’air | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Sur le côté ou au-dessus | Au-dessus | ||
| Dimension Sur le côté/ au-dessus | L | mm | 1180 | 1180 | 1180 | 1180 | 1180 |
| l | mm | 730(1080) | 730(1080) | 730(1080) | 730(1080) | 1080 | |
| H | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | 2055 | |
| Poids net | kg | 320 | 350 | 380 | 380 | 420 | |
| Poids de fonctionnement | kg | 360 | 380 | 420 | 420 | 490 | |
| Bruit | dB(A) | 69 | 69 | 70 | 71 | 78 | |
| Remarques : | 1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC 2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau chaude est de 40oC ; Température de sortie est de 45oC 3. Conditions de fonctionnement standard de chauffage II : Température ambiante est de -12oCDB/-13,5CWB ; Température de sortie est de 41oC | ||||||
| Principales mesures de protection | 1. Protection à haute et basse tension 2. Protection antigel 3. Contrôle de la température 4. Protection contre la perte de phase 5. Protection à haute et basse pression 6. Protection contre la température d’échappement de haute pression 7. Protection intégrée contre la surchauffe du moteur 8. Protection contre les surintensités 9. Valve de sécurité 10. Clapet anti-retour | ||||||
| Options supplémentaires | Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc. | ||||||
Caractéristiques
- Compresseur Les compresseurs scroll de grande performance de marques renommées se caractérisent par un niveau de bruit modéré et une durée de vie prolongée.
- Évaporateur Les échangeurs de chaleur à plaques en acier inoxydable servant d'évaporateurs présentent des dimensions réduites, un poids léger, un coefficient de transfert de chaleur élevé et une maintenance simple.
- Condenseur Le condenseur est doté de tubes en cuivre à filetage interne à haut rendement et d'aluminium de qualité exceptionnelle. Les tubes en cuivre sont liés de manière mécanique aux ailettes en aluminium, ce qui se traduit par une alliance idéale entre les deux. Le flux optimal de la conduite permet de réaliser un excellent transfert de chaleur.
- Boîtier de contrôle de la distribution Le dispositif de contrôle par micro-ordinateur intègre des éléments électriques de marques reconnues à l'échelle internationale, ce qui lui permet de fonctionner de manière stable et sûre à des températures ambiantes allant de -15 °C à 65 °C.
- Accessoires de réfrigération de qualité optimale Les accessoires de réfrigération fabriqués par des marques célèbres permettent de garantir un fonctionnement fiable et stable.
- Application spéciale Le refroidisseur scroll refroidi par air peut être doté d'un système de récupération de la chaleur perdue afin de récupérer la chaleur perdue pendant le refroidissement. Cette chaleur est utilisée pour fournir de l'eau chaude dans les habitations, les restaurants, les centres commerciaux, les bureaux, etc.
- Dispositifs de sécurité Des dispositifs de protection exhaustifs confèrent une protection globale au refroidisseur à spirale, ce qui garantit une excellente sécurité d'exploitation. Les systèmes de protection comprennent la protection contre la haute et la basse pression, la protection contre la surcharge, la protection contre la température ultra-basse de l'eau, la protection contre le gel et la protection de l'alimentation en eau.
- Refroidisseur d'eau à air et pompe à chaleur Type modulaire et de récupération thermique (unité non standard, veuillez le préciser lors de la commande) a. L'unité de récupération thermique possède des fonctionnalités de réfrigération et de chauffage afin de fournir de l'eau chaude sanitaire. On distingue deux types de récupération de chaleur : 30 % et 100 %.
b. L'unité de refroidissement unique peut récupérer la chaleur de condensation initialement rejetée lors du refroidissement en été, elle peut également être refroidie indépendamment ; l'unité de pompe à chaleur dispose de trois fonctionnalités, notamment le refroidissement, le chauffage, et peut fournir de l'eau chaude sanitaire.
c. Le coefficient de performance intégral du système de récupération de chaleur est de 3,5 ~ 3,9. La présence d'un récupérateur de chaleur équivaut à augmenter la surface d'échange de chaleur de l'unité et à renforcer l'effet d'échange de chaleur, permettant ainsi de diminuer la consommation d'énergie de la centrale de refroidissement. - Refroidisseur d'eau à basse température de type modulaire et pompe à chaleur (unité non standard, veuillez le préciser lors de la commande) Grâce au compresseur scroll EVI et à l'économiseur, le refroidisseur scroll est capable de fonctionner normalement dans un environnement à basse température et d'améliorer fortement l'efficacité du chauffage du groupe en hiver.
a. Le compresseur intègre un orifice de remplissage de gaz, l'air d'aspiration du dispositif est accru, le flux de circulation est plus important, l'échange de chaleur du côté de la condensation est grandement amélioré, la capacité de chauffage du dispositif est augmentée de plus de 30 %, et le coefficient de performance est également fortement renforcé.
b. Afin de maximiser les performances de la station, la quantité de réfrigérant évaporée dans l'évaporateur à basse température ambiante est augmentée, ce qui permet de prévenir de manière efficace l'échec de l'évaporation complète du réfrigérant en raison du mauvais résultat de l'évaporation.
c. L'augmentation de l'enthalpie du compresseur par l'apport d'air, augmente le déplacement du compresseur. Cela permet de maintenir un fonctionnement stable de l'unité à des températures ambiantes basses et de faire en sorte que le compresseur ne dépasse pas le taux de compression.
