Pompe centrifuge multicellulaire 3ACm/4ACm
Pompe centrifuge multicellulaire en acier inoxydable
Pompe centrifuge en acier inox | Pompe centrifuge verticale | Pompe à eau multicellulaire
Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement urbain en eau, l'approvisionnement en eau domestique, les immeubles de grande hauteur, le transfert d'eau à longue distance, les équipements auxiliaires associés, etc.
Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: 40 ℃
- Aspiration maximale: 40 m
Moteur
- Palier C&U
- Enroulement en cuivre
- Moteur monophasé avec protecteur thermique intégré
- Classe d’isolation: F
- Indice de protection: IPX4
- Température ambiante max: 40 ℃

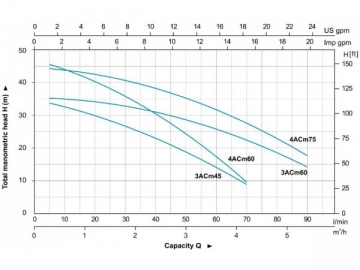

| Modèle | Puissance | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | ||
| Monophasé | Triphasé | KW | HP | Q(l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 3ACm45 | ˗ | 0.45 | 0.6 | H(m) | 35 | 33.5 | 32.5 | 31.5 | 30 | 28.5 | 26.5 | 23 | 18.5 | 14 | 9 | ˗ | ˗ |
| 4ACm60 | ˗ | 0.6 | 0.85 | 46.5 | 45 | 44 | 42.5 | 40.5 | 38.5 | 36 | 30 | 24 | 17 | 10 | ˗ | ˗ | |
| 3ACm60 | ˗ | 0.6 | 0.85 | 36 | 35.5 | 35 | 34.5 | 34 | 33.5 | 32.5 | 30.5 | 28.5 | 26 | 23 | 19 | 13.5 | |
| 4ACm75 | 4AC75 | 0.75 | 1 | 46.5 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 35.5 | 32.5 | 28 | 23 | 17 | |
| No. | Parties | Matériaux |
| 1 | Corps de pompe | HT 200 |
| 2 | Capot de pompe | PPO |
| 3 | Valve de retour | PPO |
| 4 | Diffuseur 1 | PPO |
| 5 | Impulseur | PPO |
| 6 | Diffuseur 2 | PPO |
| 7 | Support de diffuseur | PPO |
| 8 | Cadre du support | PPO |
| 9 | Garnitures mécaniques | Carbone / Céramique |
| 10 | Capot du support | HT 200 |
| 11 | Joint d'huile | |
| 12 | Support | ZL 102 |
| 13 | Palier | |
| 14 | Rotor | |
| 15 | Stator | |
| 16 | Boîte à bornes | ABS |
| 17 | Condensateur | |
| 18 | Cache arrière | ZL 102 |
| 19 | Ventilateur | PP |
| 20 | Capot de ventilateur | PP |
