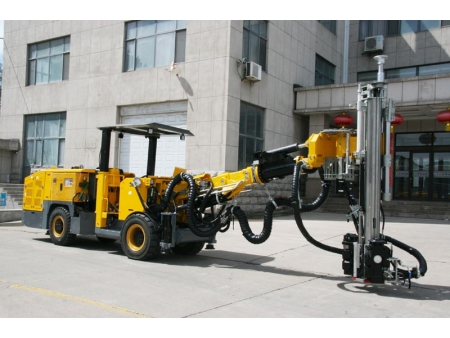

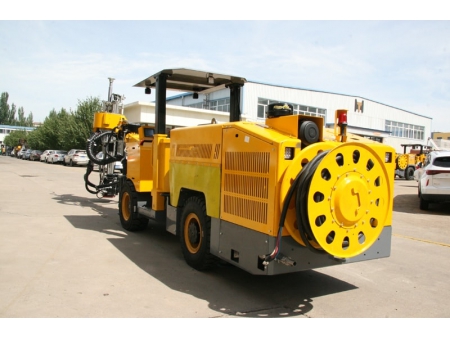

Jumbo de boulonnage hydraulique, HT92-D
Le jumbo de boulonnage hydraulique HT92-D est spécialement conçu pour les opérations de soutènement par boulonnage dans les tunnels étroits et les environnements souterrains confinés, tels que les mines métalliques et autres chantiers d’excavation. Son système d’alimentation spécialisé lui permet de fonctionner efficacement dans des espaces aussi restreints que 2,4 m × 2,4 m.
Doté d’un système de forage électro-hydraulique avancé avec protection anti-blocage, ce jumbo de boulonnage garantit une vitesse de forage élevée et une efficacité opérationnelle optimale. Grâce à sa structure compacte et maniable, il améliore considérablement la mobilité et les conditions de travail souterraines, tout en renforçant la sécurité et la productivité sur les chantiers.
Optez pour une solution compacte et intelligente qui offre précision, sécurité accrue et efficacité dans vos projets souterrains, même en conditions d’espace limité.
| Engin de forage | Plage de travail | 2400 × 2400 mm à 3500 × 3500 mm |
| Longuer | 9000mm | |
| Largeur | 1500mm | |
| Hauteur (toit rétracté) | 1800mm | |
| Hauteur (toit déployé) | 2500mm | |
| Rayon de braquage min. | intérieur 3100 mm / extérieur 5000 mm | |
| Pente franchissable | 14° | |
| Vitesse de déplacement | 3.8km/h | |
| Poids | 12000±500kg | |
| Garde au sol | 290mm | |
| Marteau perforateur | Modèle | RC1200 |
| Puissance d’impact | 14kW | |
| Fréquence d’impact | 100Hz | |
| Pression d’impact max. | 180bar | |
| Système de rotation | rotation indépendante | |
| Adaptateur de tige | R25 | |
| Diamètre de trou de forage | Ø32-43mm | |
| Système d’alimentation | Longueur de course | 2100mm |
| Tube divisé | 1800mm | |
| Pression de travail | ≤10Mpa | |
| Force d’alimentation | 10kN | |
| Angle d’inclinaison d’alimentation | 64°-25° | |
| Angle de rotation d’alimentation | ±180° | |
| Compensation d’alimentation | 300mm | |
| Flèche | Extension télescopique de la flèche | 900mm |
| Angle de rotation | ±35° | |
| Profondeur de forage | 2000mm | |
| Poids de la flèche | 1100kg | |
| Système hydraulique | Impact / déplacement | 100cc/32cc |
| Capacité max. du réservoir d’huile | 100L | |
| Filtration | 10μm | |
| Châssis | Moteur | Moteur diesel Cummins (niveau IV) |
| Puissance nominale (à 2400 tr/min) | 54kW | |
| Couple | 320Nm | |
| Angle d’oscillation de l’essieu arrière | 7° | |
| Angle de braquage | ±35° |
- Poutre d'alimentation légère et durable : équipée d’une poutre en alliage d'aluminium renforcé, légère, très résistante à la flexion et à la torsion, conçue pour une longue durée de vie
- Manutention automatisée des tiges : système de changement de tige permettant le chargement et le déchargement automatiques de deux tiges, idéal pour les chambres étroites et les trous de boulons profonds
- Système d’installation de précision : deux tubes de guidage renforcés associés à un vérin de positionnement robuste assurent un maintien rigide du point de forage pour une installation rapide et précise
- Système de forage performant : équipé du marteau perforateur RC1200 et alimenté par un système de 55 kW, garantissant fiabilité et haute performance
