Ligne à détourer, planer et découper en bout
La ligne à détourer, planer et découper en bout est aussi une machine essentielle pour la production de joints de soudage.
Fonction de chaque unité

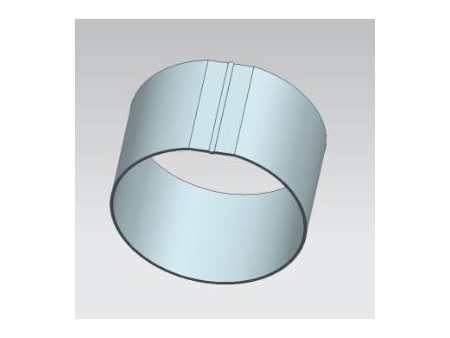

1. La détoureuse pour jantes automobiles aussi connue comme une machine à détourer est utilisée pour enlever les scories de soudage sur les surfaces internes et externes du joint de soudage afin de l'aplanir.
2. La machine à planer pour jantes effectue un aplanissement et renforce le joint de soudage après l'enlèvement de la scorie de soudage.
3. La découpeuse pour jantes automobiles en bout est utilisée pour découper les matériaux excédants à chaque extrémité du joint de soudage.
- Détoureuse
- Aplanissement
- Découpe d'extrémité
Caractéristiques principales
1. L'équipement de production de roues dispose d'une conception d'une seule pièce partageant seulement le système hydraulique, ce qui réduit le nombre d'opérateurs nécessaires et économise l'espace d'installation.
2. Le mécanisme d'alimentation et de décharge automatique dispose d'une conception à 3 procédés et 4 emplacements, ce qui permet un transport de pièce de travail automatique, assurant une efficience de production élevée.
3. En tant que pièces en option, les appareils d'alimentation et de décharge automatique sont séparés de la machine principale. Ceci permet de changer en mode manuel en mode automatique et vice versa.
4. La découpeuse et la filière de cette machine à jantes automobiles en acier sont faciles à démonter, permettant aux utilisateurs de changer de filière et changer la production de différentes de jantes automobiles.
| Numéro. | Article | Données | |||
| 1 | Spécifications de la machine principale | Détoureuse | | | |
| Machine à planer | | | | ||
| Découpeuse | | | | ||
| 2 | Alimentation électrique | AC 380V/triphasé/50Hz | AC 380V/triphasé/50Hz | AC 380V/triphasé/50Hz | |
| 3 | Puissance d'entrée nominale | 37KVA | 45KVA | 55KVA | |
| 4 | Force de fermeture maximum pour le détourage | 6 Tonnes | 9 Tonnes | 12 Tonnes | |
| 5 | Force de détourage maximum | 6 Tonnes | 9 Tonnes | 12 Tonnes | |
| 6 | Force de serrage maximum pour l'aplanissement | 6 Tonnes | 9 Tonnes | 12 Tonnes | |
| 7 | Force d'aplanissement maximum | 6 Tonnes | 9 Tonnes | 12 Tonnes | |
| 8 | Force de découpe maximum | 28 Tonnes | 40 Tonnes | 53 Tonnes | |
| 9 | Diamètre de cylindre d'huile de découpe | 125mm | 200mm | 220mm | |
| 10 | Pression du système hydraulique | 12Mpa | 12MPa | 14Mpa | |
| 11 | Epaisseur maximum de la bande de jante | 5mm | 8mm | 13mm | |
| 12 | Largeur de jante de bande | 220mm ~350mm | 300mm ~500mm | 450mm ~800mm | |
| 13 | Diamètre de jante | 280mm ~450mm | 400mm ~650mm | 600mm ~1000mm | |
Spécifications de la machine principale: Détoureuse (BZJ-500B), Machine à planer (GYJ-500G), Découpeuse (DQJ-500G)
Alimentation électrique: AC 380V/triphasé/50Hz
Puissance d'entrée nominale: 37KVA
Force de fermeture maximum pour le détourage: 6 Tonnes
Force de détourage maximum: 6 Tonnes
Force de serrage maximum pour l'aplanissement: 6 Tonnes
Force d'aplanissement maximum: 6 Tonnes
Force de découpe maximum: 28 Tonnes
Diamètre de cylindre d'huile de découpe: 125mm
Pression du système hydraulique: 12Mpa
Epaisseur maximum de la bande de jante: 5mm
Largeur de jante de bande: 220mm ~350mm
Diamètre de jante: 280mm ~450mm
Spécifications de la machine principale: Détoureuse (BZJ-600B), Machine à planer (GYJ-600G), Découpeuse (DQJ-600G)
Alimentation électrique: AC 380V/triphasé/50Hz
Puissance d'entrée nominale: 45KVA
Force de fermeture maximum pour le détourage: 9 Tonnes
Force de détourage maximum: 9 Tonnes
Force de serrage maximum pour l'aplanissement: 9 Tonnes
Force d'aplanissement maximum: 9 Tonnes
Force de découpe maximum: 40 Tonnes
Diamètre de cylindre d'huile de découpe: 200mm
Pression du système hydraulique: 12Mpa
Epaisseur maximum de la bande de jante: 8mm
Largeur de jante de bande: 300mm ~500mm
Diamètre de jante: 400mm ~650mm
Spécifications de la machine principale: Détoureuse (BZJ-800B), Machine à planer (GYJ-800G), Découpeuse (DQJ-800G)
Alimentation électrique: AC 380V/triphasé/50Hz
Puissance d'entrée nominale: 55KVA
Force de fermeture maximum pour le détourage: 12 Tonnes
Force de détourage maximum: 12 Tonnes
Force de serrage maximum pour l'aplanissement: 12 Tonnes
Force d'aplanissement maximum: 12 Tonnes
Force de découpe maximum: 53 Tonnes
Diamètre de cylindre d'huile de découpe: 220mm
Pression du système hydraulique: 14Mpa
Epaisseur maximum de la bande de jante: 13mm
Largeur de jante de bande: 450mm ~800mm
Diamètre de jante: 600mm ~1000mm
