Machine d'ébavurage, de planage, de découpe et d’arrondissage Manufacturer

Machine d'ébavurage, de planage, de découpe et d’arrondissage

Demande de devis

À propos de: http://steelwheelmachines.fr/1-3-trimming-planishing-end-cutting-and-re-rounding-machine.html

Machine à rogner les soudures, à raboter les joints de soudure, à couper les extrémités et à arrondir pour le traitement des jantes de roues en acier après une opération de soudage bout à bout.

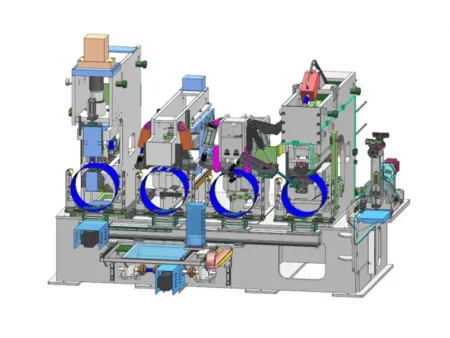

La machine d'ébarbage, de planage, de coupe en bout et d'arrondissage est une installation spécialisée dans la transformation des jantes en acier après l'étape de soudage bout à bout. Elle comprend de multiples composants intégrés, notamment la rogneuse de soudure, éliminateur de scories de soudure, raboteuse de cordon de soudure, découpeuse en bout, ainsi qu'un système de chargement et de déchargement automatisé, ce qui garantit une manipulation performante des jantes soudées.

Fonctions des composants

Ébavureur de soudure : Élimine les scories des surfaces internes et externes du joint soudé, offrant une surface lisse et uniforme
Éliminateur de scories : Nettoie les résidus et débris laissés par le processus de soudage, évitant les accumulations et améliorant la qualité du cordon de soudure
Planeuse de joint de soudure : Aplani et renforce le cordon de soudure pour une durabilité accrue
Coupeur latéral (découpe des extrémités) : Supprime l'excédent de matériau aux extrémités du joint soudé, ajustant la jante selon les spécifications précises
Système automatisé de chargement et de déchargement : Coordonne les opérations de tous les composants, permettant une automatisation fluide et une productivité accrue dans la fabrication des jantes.

Flux de Processus Flux de Processus

Ébarbage
Rabotage
Coupe en bout
Arrondissement

Spécifications

Modèles de machines	Ébavureur de soudure	BZJ-400B	BZJ-500B	BZJ-800B
	Éliminateur de scories de soudure	QZJ-400B	QZJ-500B	QZJ-800B
	Planeur de joints de soudure	GYJ-400B	GYJ-500B	GYJ-800B
	Coupeur latéral (coupe en bout)	DQJ-400B	DQJ-500B	DQJ-800B
Alimentation électrique		AC 380V/3phases/50HZ	AC 380V/3phases/50HZ	AC 380V/3phases/50HZ
Puissance nominale		50KW	66KW	78KW
Épaisseur de la jante		≤5mm	≤8mm	≤10mm
Largeur de la jante		200-400mm	220-500mm	240-800mm
Diamètre de la jante		350-480mm	420-580mm	475-1000mm
Force de serrage max.		60KN	90KN	120KN
Force de rabotage max.		60KN	90KN	120KN
Force de coupe maximale (coupe en bout)		280KN	400KN	530KN
Diamètre du cylindre de coupe		125mm	200mm	220mm
Puissance du servomoteur (chargement automatique)		13.2kW	22.5kW	22.5kW

Caractéristiques

Le système automatisé de chargement et de déchargement est alimenté par trois servomoteurs haute puissance, garantissant une rapidité d'exécution et des performances robustes.
Les quatre principaux modules partagent une seule station hydraulique avec le système de chargement/déchargement, assurant une configuration bien organisée et performante.
Il prend en charge les modes de fonctionnement manuel et automatique, offrant une grande flexibilité pour les réglages et le contrôle.
Intégrant une structure compacte et optimisée, il nécessite un espace au sol minimal.
L’ensemble du cadre est fabriqué à partir de plaques d'acier épaisses, garantissant stabilité et longévité.
Grâce à un mécanisme de réglage par volant, les opérateurs peuvent rapidement ajuster les paramètres pour s’adapter à différentes tailles ou spécifications de jantes, ou basculer entre divers types de jantes.
