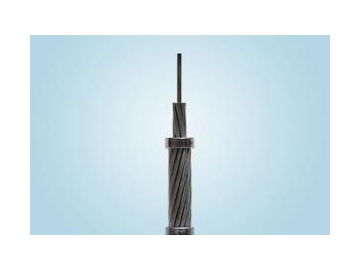

Conducteur AAAC haute résistance
Applications
Le conducteur en alliage d’aluminium 6201 est utilisé comme conducteur aérien nu dans les lignes de distribution de courant primaire et secondaire. Ce produit se caractérise par une excellente résistance à la déformation grâce à sa structure en alliage d'aluminium de haute résistance qui offre un haut rapport résistance/poids. L’alliage d'aluminium 6201-T81 offre au AAAC une plus grande résistance à la corrosion par rapport à ACSR.
Spécifications
Conducteur nuAAAC-6201-T81 conforme aux normes ASTM suivantes:
B398, Fil en alliage d'aluminium 6201-T81 pour usages électriques.
B399, Conducteurs 6201-T81 en alliage d’aluminium à torons concentriques.
Construction
Les conducteurs en alliage d'aluminium 6201, 6101, à torons concentriques ont une construction et une apparence similaire aux conducteurs en aluminium 1350. Ils ont été développés pour répondre au besoin d'un conducteur économique pour des applications aériennes nécessitant une résistance plus élevée que celle des conducteurs en aluminium 1350, mais sans noyau en acier. La résistance en courant continu de 20 °C des conducteurs 6201, 6101 d’ACSR standard de même diamètre est à peu près pareil. Les conducteurs de transmission aérienne en alliage 6201, 6101 sont plus durs et, par conséquent, ont une plus grande résistance à l'abrasion que les conducteurs en aluminium 1350-H19.
| Nom de code | Diamètre des brins/fils mm | Diamètre totale (Approximatif) mm | Surface de l’aluminium mm2 | Surface de coupe mm2 | Poids approximatif kg/km | Charge de rupture minimale kN | Résistance DC à 20 ℃ Ω/km |
| Agate | 7/1.75 | 5.25 | 14.3 | 16.84 | 46 | 4.71 | 1.972 |
| Amethyst | 7/2.25 | 6.75 | 23.7 | 27.83 | 76 | 7.78 | 1.194 |
| Diamond | 7/2.50 | 7.50 | 29.3 | 34.36 | 94 | 9.64 | 0.967 |
| Dolomite | 7/2.75 | 8.25 | 35.4 | 41.58 | 114 | 11.6 | 0.799 |
| Emerald | 7/3.00 | 9.00 | 42.2 | 49.48 | 136 | 13.9 | 0.671 |
| Garnet | 7/3.75 | 11.3 | 65.8 | 77.28 | 211 | 21.7 | 0.43 |
| Jade | 7/4.50 | 13.5 | 94.8 | 111.3 | 304 | 31.2 | 0.298 |
| Jasper | 7/4.75 | 14.3 | 106 | 124.0 | 340 | 34.8 | 0.268 |
| Opal | 19/3.25 | 16.3 | 134 | 157.6 | 433 | 44.2 | 0.212 |
| Patronite | 19/3.50 | 17.5 | 155 | 182.80 | 502 | 51.3 | 0.183 |
| Pearl | 19/3.75 | 18.8 | 178 | 209.8 | 577 | 58.8 | 0.159 |
| Ruby | 37/3.00 | 21.0 | 221 | 261.60 | 720 | 73.5 | 0.128 |
| Ruthenium | 37/3.25 | 22.8 | 260 | 307.00 | 845 | 86.1 | 0.109 |
| Rutile | 19/4.75 | 23.8 | 285 | 336.7 | 925 | 94.4 | 0.09991 |
| Sapphire | 37/3.75 | 26.3 | 345 | 408.50 | 1125 | 115 | 0.0819 |
| Spinel | 61/3.25 | 29.3 | 427 | 506.10 | 1396 | 135 | 0.0662 |
| Tantalum | 61/3.50 | 31.5 | 495 | 586.90 | 1620 | 156 | 0.0572 |
| Topaz | 61/3.75 | 33.8 | 568 | 673.40 | 1858 | 179 | 0.0498 |
| Zircon | 91/4.50 | 49.5 | 1220 | 1447 | 3997 | 384 | 0.0232 |
