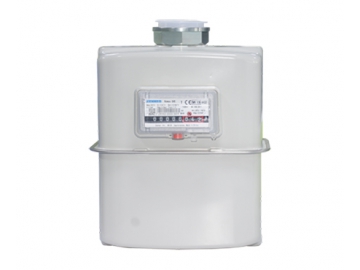

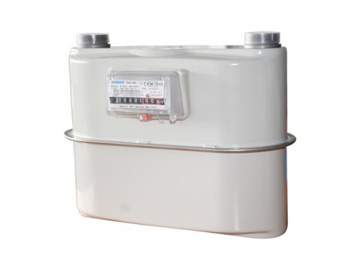

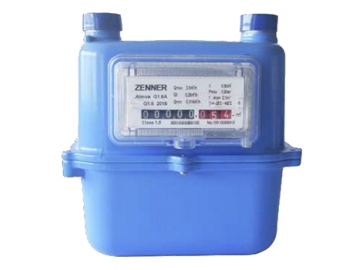

Compteur gaz à membrane, Atmos®
Bi-tubilaire et Mono-tubilaire compteur de gaz à membrane G4s| G6Ms | WG6M
- Distance des centres est 152.4mm
- Distance des centres est 250mm
- Mono-tubilaire
Les compteurs de gaz à membrane sont destinés à la mesure des volumes de gaz. Ils sont des compteurs de type secn à parois déformables. En mettant l'accent sur la haute qualité de production, la haute précision, sécurité et l'utilisation de techniques de pointe lors de la fabrication, Zenner a fait en sorte que ce type de compteurs à membrane est un des meilleurs choix en tant qu'instrument de mesure de volume de gaz. Chez nous, vous avez le choix entre trois modèles différenciés par leur dimension G4, G6M et WG6M. Les plus grands avantages de ce compteur de gaz se situent au niveau de sa grande précision de mesure, son incroyable stabilité même à long terme, sa grande fiabilité et aussi sa longue durée de vie. Sans oublier que les matériaux utilisés sont d'une qualité supérieur qui leur donnent une grande résistance à la corrosion.
Le compteur de gaz à membrane a un système de calibrage intégré qui joue le rôle de coordinateur de flux de gaz optimal. Ce type de compteur à la capacité de garantir sa performance et ne commettre que l'erreur minimal même quand on est en présence de faible volume de flux. Et grâce à son soupape avec une conception glissante (coulissante) il reste résistant à la contamination avec une valeur stable Qmin. Ce qui fait que ce type de compteur à membrane pour gaz est vraiment approprié pour divers types de gaz.
Notre compteur de gaz à membrane répond aux normes de métrologie les plus exigeants: EN1359:1998/A1:2006 et OIML R137-1 (2012)
- Approbation Directive Instruments de Mesure (MID) de Nmi
- Equipé d'un sytème intégré pour régler les courbes d'erreur
- Le boîtier est en acier galvanisée à revêtement en poudre pour une résistance à la corrosion maximale
- Résistant au feu allant en dessus de 0.1 bar en accord avec la norme EN1359
- Débit initial en dessous de 1 dm3/h
- Température de travail: -25 °C à +55 °C
- Pression de service: 0.5 bar
- Grâce à ses diaphragmes d'une très bonne qualité, il a une très grande durée de vie
- Conception améliorée avec ajout de pulseur
- Sortie d'implusion en option
| Type | G4s | G6Ms | WG6Ms | ||
| Plage de mesure nominale | Qn | m³/h | 4 | 6 | 10 |
| Plage de mesure max. | Qmax | m³/h | 10 | 10 | 10 |
| Plage de mesure min. | Qmin | m³/h | 0.04 | 0.04 | 0.04 |
| Pression maximale de service | bar | 0.5 | 0.5 | 0.5 | |
| Erreur maximale tolérée | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Perte de charge Max. | mbar | ≤ 2 | ≤ 2 | ≤ 2 | |
| Plage de volume max. | m³/h | 99999.9998 | 99999.9998 | 99999.9998 | |
| Plage de volume min. | m³/h | 0.0002 | 0.0002 | 0.0002 | |
| Précision | classe | 1.5 | 1.5 | 1.5 | |
| Volume Cyclique | dm³ | 2.0 | 2.0 | 2.0 | |
| Valeur d'une impulsion émetteur | m3/impulsion | 0.01 | 0.01 | 0.01 | |
| Poids | kg | 2.0 | 2.0 | 2.0 |

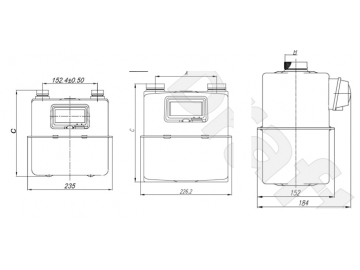

| A | [mm] | 152.40± 0.50 | 250 ± 0.50 | ||||
| B | M30 x 2 - 6 g | G¾ B | G⅞B | G1B | NPT ¾″ | BS746 1″ | |
| C | [mm] |
