Compteur gaz à membrane, compact en aluminium

Demande de devis

À propos de: http://gasmeterfactory.fr/1-3-compact-type-diaphragm-gas-meter-ma.html

Bi-tubilaire, compact, grande précision, fiable, en aluminium très résistant

Après des études approfondies sur les différents sites d'installation de compteur, Zenner est arrivé à la conclusion que la production d'un compteur de grande résistance et avec une haute capacité d'adaptation est de rigueur. C'est là que le modèle de compteur gaz à membrane compact en aluminium a été choisi. Ce modèle est disponible en deux dimensions G1.6 et G2.5. Comme expliqué ci-dessus, le boîtier de ce compteur est faite avec du fonte d'aluminium lui donnant une très grande résistance à la corrosion et par la même occasion lui offre une plus longue durée de vie allant jusqu'à plus de 25 ans. Ce modèle présente une grande fiabilité et précision de mesure et est approprié en tant qu'instrument de mesure de divers types de gaz incluant le gaz naturel ou gaz de ville, le biogaz, le gaz liquide, le gaz méthane, etc.

Le compteur de gaz à membrane a un système de calibrage intégré qui joue le rôle de coordinateur pour optimiser le débit de gaz. Ce type de compteur a une sa performance garantie et un taux d'erreur minimum même en présence de débit de faible volume. Et grâce à son soupape coulissante il est résistant à la contamination avec une valeur stable Qmin.

Notre compteur de gaz à membrane est conforme aux standards GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.

Caractéristiques

Approbation Directive Instruments de Mesure (MID) de Nmi
Conception du volume cylindrique de 0.8dm³ plus adapté à l'utilisation de G1.6 et G2.5 donnant de meilleur performance de mesure
Constante précision de mesure
Ignifuge au dessus de 0.1 bar
Température de travail: -25 °C à +55 °C
Débit initial en dessous de 1 dm³/h
Conception améliorée avec ajout de pulseur

Données Techniques

Type			G1.6MA	G2.5MA
Plage de mesure nominale	Qn	m³/h	1.6	2.5
Plage de mesure max.	Qmax	m³/h	2.5	4
Plage de mesure min.	Qmin	m³/h	0.016	0.025
Pression maximale de service		bar	0.5	0.5
Erreur maximale tolérée	0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax		± 1.5% ± 3%	± 1.5% ± 3%
Perte de charge Max.		mbar	≤ 2	≤ 2
Plage de volume max.		m³/h	99999.9998	99999.9998
Plage de volume min.		m³/h	0.0002	0.0002
Précision	classe		1.5	1.5
Volume Cyclique		dm³	0.8	0.8
Valeur d'une impulsion émetteur		m3/impulsion	0.01	0.01
Poids		kg	1.55	1.55

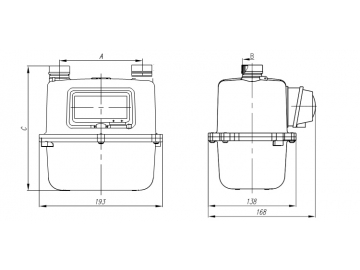

Dimensions Diaphragmes G1.6MA et G2.5MA
A	[mm]	110 ± 0.50	130 ± 0.50
B		M30 x 2 - 6 g	M26 x 1.5- 6 g	NPT ¾″
C	[mm]	196
