Courroie transporteuse à câble d'acier général

La courroie transporteuse à câble d'acier peut-être utilisée dans plusieurs applications telles que le charbon, la mine, le port, la métallurgie, l’électricité, l’industrie chimique et autres.

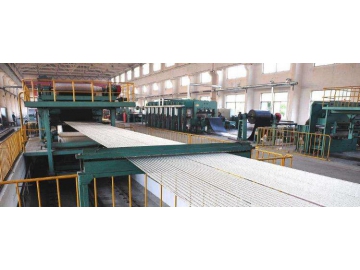

Structure

La carcasse est uniformément arrangée, des cordes en acier galvanisé tordu à gauche et à droite ainsi qu’un noyau en caoutchouc avec une haute propriété d’adhésion. Le caoutchouc du haut et du bas couvre la carcasse pour former la bande transporteuse.

Détails

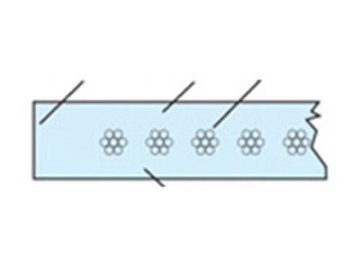

Série ST

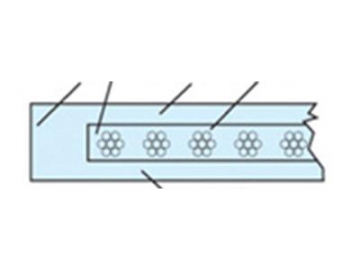

Série GX

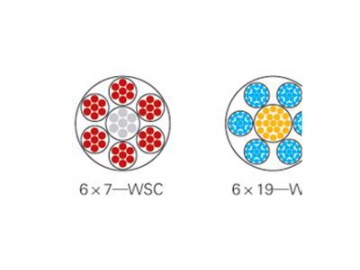

Structure de la corde en acier

Caractéristiques

Haute résistance à la traction, longue durée de vie, faible allongement offrant de courte course. Bonne auge. Idéale pour le transport de charge de longue distance, de large capacité et de vitesse élevée.
Le noyau en caoutchouc peut-être complètement imprégné dans les câbles pour offrir une haute propriété d’adhésion entre le caoutchouc et les câbles en acier.
Câbles en acier avec une grande résistance à la rouille.
Cisaillement et torsion mutuel des câbles en acier sont revives et résistance à la dynamique de fatigue pour augmenter la durée de service des câbles en acier de la bande transporteuse.

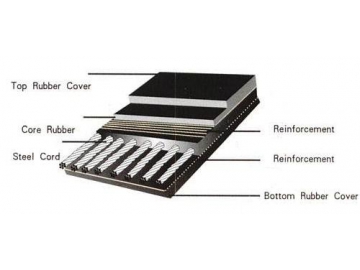

Courroie transporteuse à câble d'acier avec axe transversal renforcé

Structure: sur le ou les côtés perpendiculaires au câble en acier est arrangé transversalement les câbles en acier, les câbles de fil métallique, les câbles de fibre, les tissus de fibre ou d’autres couches de renforcement

Caractéristiques: bonne résistance au choc, résistance au déchirement

Les principaux paramètres techniques de la courroie transporteuse à câble en acier GB/T9770

Item	ST 630	ST 800	ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400
Force de traction longitudinale (N/mm)	630	800	1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400
Diamètre nominale max.câble en acier (mm)	3.0	3.5	4.0	4.5	5.0	6.0	7.2	8.1	8.6	8.9	9.7	10.9	11.3
Espace entre câble en acier (mm)	10	10	12	12	12	12	15	15	15	15	16	17	17
Epaisseur de la couverture en haut (mm)	5	5	6	6	6	8	8	8	8	8	8	8.5	9
Epaisseur de la couverture en bas (mm)	5	5	6	6	6	6	6	8	8	8	8	8.5	9
* Referencede la bande de caoutchouc kg/㎡	18.6	20.3	23.5	25.4	27.0	33.1	36.1	42.5	45.5	46.6	51	59	62
Largeur (mm)	Le nombre de câble en acier
800	75	75	63	63	63	63	50	50	50
1000	95	95	79	79	79	79	64	64	64	64	59	55	55
1200	113	113	94	94	94	94	76	76	77	77	71	66	66
1400	133	133	111	111	111	111	89	89	90	90	84	78	78
1600	151	151	126	126	126	126	101	101	104	104	96	90	90
1800		171	143	143	143	143	114	114	117	117	109	102	102
2000			159	159	159	159	128	128	130	130	121	113	113
2200						176	141	141	144	144	134	125	125

Note: pour une bande transporteuse de 100 à 350m, la longueur de la bande nécessaire dépend de l’épaisseur, de la largeur, du transport et des conditions d’installation.

*Le poids de la bande en caoutchouc varie selon l’épaisseur et la densité de la couverture en caoutchouc.

Diamètre min. du rouleau recommandé pour la série ST

Modèle	ST 630	ST 800	ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400
Diamètre Min. du rouleau (mm)	500	500	630	800	1000	1000	1250	1400	1600	1600	1600	1800	1800

Les principaux paramètres techniques de la courroie transporteuse à câble en acier de la série MT668

Modèle	ST/S 630	ST/S 800	ST/S 1000	ST/S 1250	ST/S 1600	ST/S 2000	ST/S 2500	ST/S 2800	ST/S 3150	ST/S 3500	ST/S 4000	ST/S 4500	ST/S 5000	ST/S 5400
Force de traction longitudinale (N/mm)	630	800	1000	1250	1600	2000	2500	2800	3150	3500	4000	4500	5000	5400
Diamètre nominale max. câble en acier (mm)	3.0	3.5	4.0	4.5	5.0	6.0	7.2	7.5	8.1	8.6	8.9	9.7	10.9	11.3
Epaisseur de la couverture en haut (mm)	5.0	5.0	6.0	6.0	6.0	8.0	8.0	8.0	8.0	8.0	8.0	8.0	8.5	9.0
Epaisseur de la couverture en bas (mm)	5.0	5.0	6.0	6.0	6.0	8.0	8.0	8.0	8.0	8.0	8.0	8.0	8.5	9.0
Largeur (mm)	Le nombre min de câbles en acier
800	75	75	63	63	63	63	50	50	50	50
1000	95	95	79	79	79	79	64	64	64	64	64	59	55	55
1200	113	113	94	94	94	94	76	76	76	77	77	71	66	66
1400	133	133	111	111	111	111	89	89	89	90	90	84	78	78
1600	151	151	126	126	126	126	101	101	101	104	104	96	90	90
1800	171	171	143	143	143	143	114	114	114	117	117	109	102	102
2000	196	196	159	159	159	159	128	128	128	130	130	121	113	113
2200	216	216	176	176	176	176	141	141	141	144	144	134	125	125	125

Capacité de la couverture en caoutchouc

Item	Index
Force de traction	≧15.0Mpa
Allongement à la rupture	≧350%
Perte d’abrasion	≦200mm³

Force d’adhésion du câble en acier

Modèle	Force d’adhésion du câble en acier (≧KN/m)		Modèle	Force d’adhésion du câble en acier (≧KN/m)
Modèle	Avant vieillissement	Après vieillissement	Modèle	Avant vieillissement	Après vieillissement
ST/S630	67	50	ST/S2800	134	124
ST/S800	75	69	ST/S3150	143	135
ST/S1000	82	77	ST/S3500	151	140
ST/S1250	90	84	ST/S4000	155	144
ST/S1600	97	90	ST/S4500	168	157
ST/S2000	112	105	ST/S5000	186	175
ST/S2500	130	122	ST/S5400	192	180	192

Les principaux paramètres techniques de la courroie transporteuse à câble en acier de la série GX

	GX 630	GX 800	GX 1000	GX 1250	GX 1600	GX 2000	GX 2500	GX 3000	GX 3500	GX 4000	GX 4500	GX 5000	GX 5500
	6 7 6	6 7 6	6 7 6	6 7 6	7 9 7	7 9 7	8 11 8	8 12 8	8 12 8	8 13 8	8 14 8	8 14 8	8 15 8
Force de traction longitudinale (N/mm)	630	800	1000	1250	1600	2000	2500	3000	3500	4000	4500	5000	5500
Diamètre nominale max. câble en acier (mm)	4.5	4.5	4.5	4.5	6.0	8.0	7.2	8.3	8.7	9.1	9.7	10.9	11.3
Espacement du câble en acier (mm)	20	17	13.5	11	20	16	17	18	18	17	16	17	17
Epaisseur de bande caoutchouc (mm)	19	19	19	19	23	23	27	28	28	29	30	30	32
*Reference de la bande en caoutchouc kg/m2	21.3	23.9	25	25.7	32.2	33.7	40.2	41.9	43.6	46.6	49.8	51.8	55.9
Largeur (mm)	Le nombre de câble en acier
800	38	45	56	69	38	47	44	43
1000	48	56	70	87	48	60	56	53	53	56	60	56	56
1200		68	86	104	58	72	68	64	64	68	72	68	68
1400			100	122	66	84	78	74	74	79	84	79	79
1600			116	140	76	95	90	86	85	90	96	91	91
1800			127	157	86	108	102	96	96	101	107	103	103
2000			142	173	96	120	113	107	107	113	120	114	114
2200						132	125	118	118	125	133	125	125

* Poids de la bande de 1m de long et 1m de large. Le poids de la bande en caoutchouc varie de l’épaisseur et de la densité de la couverture en caoutchouc.

Diamètre min. du rouleau recommandé de la série GX

Modèle	GX630	GX800	GX1000	GX1250	GX1600	GX2000	GX2500	GX3000	GX3500	GX4000	GX5000	GX5500
Diamètre Min. du rouleau (mm)	800	800	800	800	1000	1000	1250	1400	1600	1800	1800	2000

En se basant sur les caractéristiques de la couverture en caoutchouc, les types de couverture en caoutchouc disponibles: type ordinaire, retardeur de flamme, résistance au froid, résistance à l’abrasion, résistance à la chaleur, résistance à l’acide, résistance à l’huile, type de haut level et autres.

Les principaux paramètres standards de la courroie transporteuse à câble d'acier

Type	Paramètres principaux
Type ordinaire	GB/T9770
Type haut level	DTN22131 Level X
Type retardeur de flamme	MT147 MT6 68
Type Général retardeur de flamme	GB/T10822
Type résistance à la chaleur	GB/T20021
Type résistance à l’abrasion	Perte d’abrasion≦90mm3
Type résistance à l’abrasion et à la chaleur	≦125℃, Perte d’abrasion≦150mm3
Type résistance au froid	Température: -20℃－50℃
