Compacteur automatique Marshall
Compacteur automatique de laboratoire, Materiel pour laboratoire
Le compacteur Marshall SMDJ-1 fournit un mécanisme stable et rigide à utiliser pour la préparation d'échantillons bitumineux (Φ101, 6x63, 5 mm) pour les tests de propriétés physico-mécaniques.
| Poids du marteau | 4.536kg±0.009kg |
| Taille de la tête du marteau | Φ98.5mm |
| Chute de marteau | 457.2mm |
| Taille de l'échantillon | Φ101.6mm |
| Fréquence de course | 60 temps de course par minute |
| Puissance | 220V±10% |
| Dimension | 540x500x2000mm (LxWxH) |
| Poids | 90kg |
| No. | Item | Spécification | Quantité |
| 1 | Compacteur électrique Marshall numérique | SMDJ-1 | 1 unité |
| 2 | Tube à essai | Φ101.6mm | 6 pcs |
| 3 | Tube de protection | Φ101.6mm | 1pc |

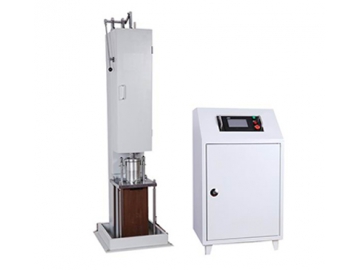

Le compacteur électrique Marshall automatique est conçu pour préparer des échantillons cylindriques de mélange d'asphalte pour une variété d'essais de résistance à la compression telle que les essais de stabilité Marshall et de résistance à la traction indirecte («Brésil» ou essais de fendage). Les tailles des éprouvettes cylindriques sont disponibles en Φ101, 6 mm × 63,5 mm et Φ152.4mm×95.3mm.
| Marteau 1 | 4536g±9g |
| Marteau 2 | 10210g±10g |
| Chute de marteau | 457mm±1.5mm |
| Moule 1 | Convient pour Φ101.6mm×63.5mm |
| Moule 2 | Convient pour Φ152.4mm×95.3mm |
| Vitesse de compactage | (60±5) temps /min |
| Temps de compactage | (0～999) temps |
| Base de compactage en bois | 457mm×200mm×200mm |
| Base de compactage en béton | 120mm×460mm×480mm |
| Alimentation | AC (220±10%)V, 50Hz |
| Puissance du moteur | 370W |
| Dimension globale | 1740mm×540mm×540mm |
| Poids net | Environ 180kg |

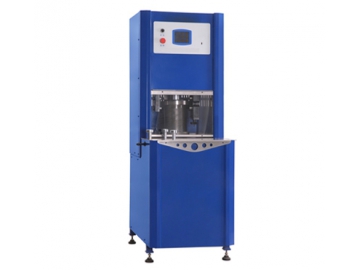

Le compacteur Gyrator TBT-XY170 est utilisé pour simuler et reproduire des conditions compactes réelles lors de travaux de pavage sur site afin de déterminer les performances de compactage de l'asphalte. Les résultats acquis peuvent être utilisés dans l'étude des caractéristiques volumétriques et mécaniques du mélange d'asphalte. Notre compacteur giratoire super pave est conforme aux normes ASTM D6925 (American Society for Testing Material) et AASHTO T312 (American Association of State Highway and Transportation Officials).
| 1. Capacité de mouvement pour compacteur | 0~250mm |
| 2. Capacité de hauteur d'échantillon de moulage | 50~170mm |
| 3. Précision du mouvement de compactage rotatif | Moins de 0.10mm |
| 4. Capacité d'angle de compactage du gyrate | 0~2°, ±0.02°, ajustable |
| (Calibré à un angle interne de 1,16 ° ± 0,02 ° en quittant l'usine) | |
| 5. Pression de compactage rotative | 0~1000kPa, ±3% |
| (Calibré à 600Kpa ± 2% en quittant l'usine, une plus grande pression peut être personnalisée) | |
| 6. Vitesse de rotation | 30 ± 0,3r / min, vitesse personnalisée réglable en continu |
| 7. Temps de rotation | 0~999 |
| 8. Displace measurement | 0~220mm |
| 9. Diamètre du modèled'essai | Φ150 mm standard, Φ100 mm en option |
| 10. Mode pression | Pneumatique |
| 11. Dimension de l'instrument | 850mm×640mm×1800mm (L*W*H) |
| 12. Dimension de l'emballage | 1000mm×800mm×1950mm (L*W*H) |
| 13. Poids du modèle | 7.5kg |
| 14. Poids brut | 350kg |

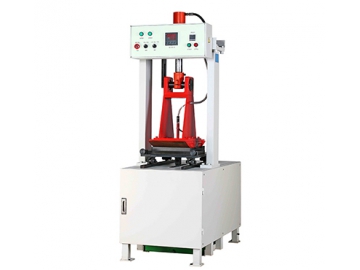

Le compacteur à rouleaux de dalles d'asphalte est utilisé pour produire des dalles d'échantillons représentatives de plusieurs dimensions de mélanges asphalteuses posés et compactés sur site. La plaque d'échantillon peut être utilisée pour évaluer la résistance et la stabilité à haute température du mélange asphalteuse.
| Rayon du rouleau | 500mm (largeur: 300mm) | |
| Capacité de chargement linéaire du compactage des rouleaux | 200 ~ 700N / cm (peut être installé librement) | |
| Précision de chargement linéaire du compactage des rouleaux | ±3N/cm | |
| Capacité de contrôle de la température des rouleaux | Température ambiante ~ 200 ℃ | |
| Précision de contrôle de la température des rouleaux | ±3℃ | |
| Temps de roulement par minute | 12 temps/min±1 temps/min | |
| Spécimen de dalle | 300*300*(30~100)mm | |
| Puissance | 380V AC, 3.0kW (besoin d'une ligne nulle de travail) |

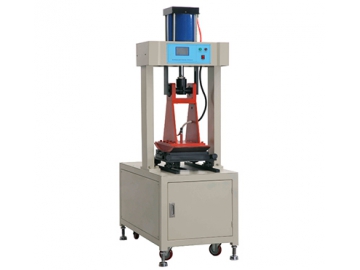

Le compactage au rouleau est la méthode de laboratoire qui simule le plus étroitement le compactage sur site. Le compacteur à rouleaux de dalles d'asphalte est utilisé pour produire des échantillons de dalles de mélanges de pavage asphalteuse avec des propriétés qui simulent le plus étroitement celles des matériaux sur le site. La plaque d'échantillon peut être utilisée pour évaluer les propriétés physico-mécaniques des mélanges asphalteuses, telles que la résistance et la stabilité à haute température.
| Rayon du rouleau | 500 mm (largeur: 300 mm) | |
| Capacité de chargement linéaire du compactage des rouleaux | 200 ~ 700N / cm (peut être installé librement) | |
| Précision de chargement linéaire du compactage des rouleaux | ±3N /cm | |
| Capacité de contrôle de la température des rouleaux | Température ambiante ~ 200 ℃ | |
| Précision de contrôle de la température des rouleaux | ±5℃ | |
| Temps de roulement par minute | 6 temps/min±0.5temps/min | |
| Spécimen de la dalle | 300*300*(30~100)mm | |
| Puissance | 380V AC, 3.0kW (besoin d'une ligne nulle de travail) |
