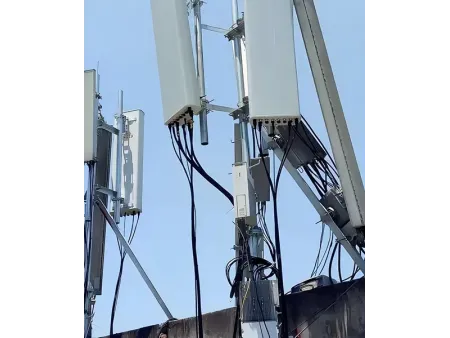

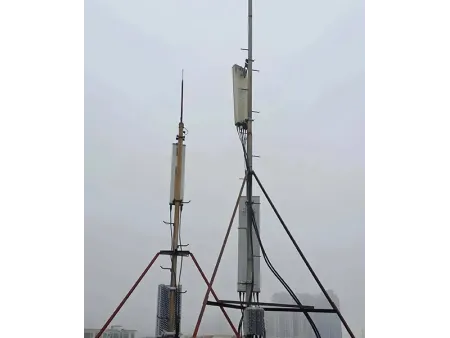

Pylône de télécommunications rooftop
Le pylône de télécommunications rooftop est installé au sommet des bâtiments pour les applications télécom et réseaux 5G, avec des hauteurs disponibles de 5 à 35 mètres.
Également appelé mât de toiture ou pylône sur toit, ce type de structure supporte les antennes 5G, émetteurs de signal et autres équipements télécom. En utilisant la hauteur existante du bâtiment, le pylône rooftop étend efficacement la couverture dans les zones urbaines denses sans occuper d’espace au sol supplémentaire. Dans les centres-villes où le foncier est limité, il permet de déployer ou moderniser les réseaux mobiles sans acquisition de terrain.
- Normes de conception ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Hauteur 5–35 m, customizable according to project requirements
- Vitesse de vent de calcul Jusqu’à 300 km/h, selon les critères de conception
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Mâts de toiture (Roof-Mounted Poles)
Structures de type monopole principalement utilisées pour les installations 5G en toiture, avec une hauteur généralement comprise entre 3 et 15 mètres selon les contraintes du bâtiment et des antennes. - Pylônes monopole / pylônes en acier angulaire
Adaptés aux immeubles de grande hauteur nécessitant une résistance structurelle accrue, avec des hauteurs généralement comprises entre 6 et 20 mètres. - Pylônes architecturaux ou décoratifs
Fabriqués principalement en acier inoxydable, ils sont installés sur des bâtiments commerciaux et tertiaires, combinant support fonctionnel d’antennes et intégration esthétique à l’architecture environnante.
Environnements d’installation typiques
Les pylônes rooftop sont généralement installés sur des bâtiments résidentiels ou commerciaux dotés de toitures en béton armé, capables de supporter les antennes et les lignes feeder. Ils conviennent aux déploiements multi-opérateurs et peuvent également être utilisés pour des systèmes de surveillance du trafic ou la réception de signaux satellites.
| Produit | Pylône de télécommunications |
| Type de pylône | Pylône autoportant ou pylône haubané |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 & EN 1993-3-1 |
| Certification | ISO 9001:2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons & écrous | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier tubulaire ou acier angulaire |
| Hauteur | 5–35 m, personnalisable selon les exigences du projet |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, selon les critères de conception |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie estimée | Plus de 20 ans |
| Couleur | Finition galvanisée ou peinture (système RAL), personnalisable |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
- Boulons d’ancrage
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
- En exploitant la hauteur existante du bâtiment, le pylône de télécommunications rooftop permet d’étendre la couverture du signal sans supporter les coûts ni les contraintes foncières liés à la construction d’un pylône au sol séparé.
- Par rapport aux pylônes installés au sol, les installations en toiture s’intègrent plus facilement dans la ligne d’horizon urbaine et réduisent l’impact visuel sur l’environnement.
- La structure étant soutenue par le bâtiment existant, l’installation des équipements, les inspections et la maintenance quotidienne sont plus simples et plus pratiques à réaliser.
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
