Broyeur à galets

Demande de devis

À propos de: http://cement-plants.fr/1-9-cement-mill-roller-press.html

Le broyeur à galets de SINOMALY est principalement appliqué dans le broyage du ciment. Il se caractérise par une consommation énergétique minime et un faible bruit, comparé aux unités de pré-broyage y compris le broyeur à boulets.

Comparé au broyeur à boulets, le broyeur à galets améliore la capacité de broyage de 50-100%, réduit la consommation d'énergie de 30-40% et améliore l'efficacité de production de 20-30%. Ce produit offre une excellente performance de broyage, avec environ 30-30% des matériaux broyés ont une finesse de 0,08mm et 65-85% des matériaux sont inférieurs à 20 mm.

Notre broyeur à galets est utilisé dans le broyage des matériaux bruts, clinker, laitier et laitier d'acier dans des lignes de production de ciment, et dans les industries minières, métallurgiques, chimiques, électriques, d'acier, etc.

Paramètres

Modèles	Capacité (t/h)	Puissance installée (kw)	Vitesse linéaire du rouleau (m/s)
LRP120-45	140~190	2×250	1.2~1.44
LRP120-80	250~340	2×500	1.2~1.44
LRP140-65	200~300	2×560	1.43~1.65
LRP140-80	340~400	2×560	1.43~1.65
LRP140-100	400~500	2×630	1.43~1.65
LRP140-110	500~550	2×710	1.43~1.65
LRP140-120	500~600	2×800	1.43~1.65
LRP140-140	520~680	2×900	1.43~1.65
LRP160-100	500~650	2×900	1.52~1.76
LRP160-140	650~765	2×1120	1.56~1.8
LRP160-150	650~850	2×1120	1.56~1.8
LRP180-120	800~850	2×1250	1.6~1.83
LRP180-140	850~1000	2×1400	1.56~1.88
LRP180-160	950~1130	2×1600	1.57~1.83
LRP180-170	1000~1200	2×1800	1.57~1.83
LRP200-120	850~1000	2×1400	1.59~2.0
LRP200-160	1200~1300	2×2000	1.78
LRP220-160	1300~1400	2×2240	2.1

Principe de fonctionnement

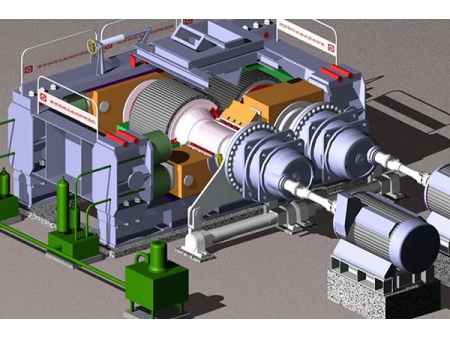

Le broyeur à galets a été conçu conformément au principe de broyage de lit de matériaux. La rotation des rouleaux est réalisée grâce à une transmission. Le matériau alimenté est broyé de façon efficace en matériau final dense et sec. Le matériau à fines fissures est déhanché et convoyé vers l'élévateur.

Caractéristiques

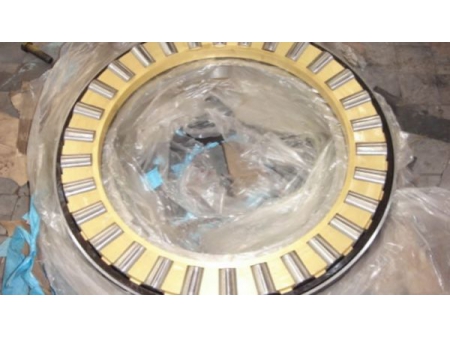

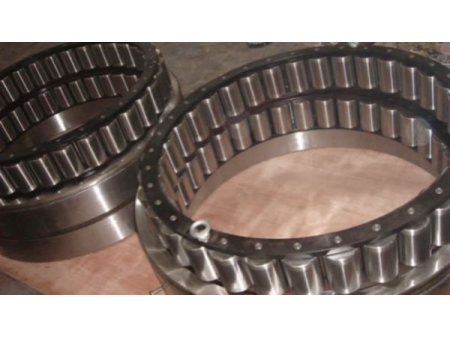

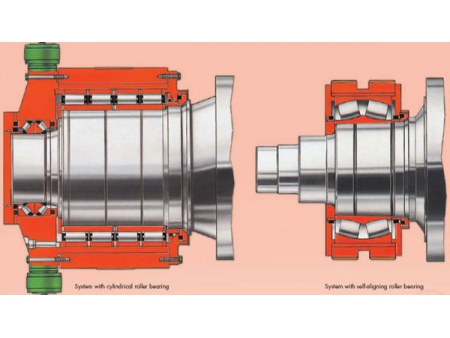

Equipé de roulements à rouleaux cylindriques quatre rangées en acier cémenté G20Cr2Ni4A possédant une haute capacité de support et une longue durée de vie, comparé aux roulements à rouleaux à alignement automatique double rangée. Notre produit se caractérise par un processus de pressage de haute pression et haute fiabilité.

Le rouleau est forgé en acier allié de haute qualité
Le rouleau est forgé grâce à d l'acier allié de haute qualité. Le rouleau de diamètre inférieur à Φ1600 est de conception monobloc pour éviter le glissement, la déformation et les fissurations.
Le rouleau de diamètre supérieur à Φ1800 adopte une structure composé d'un arbre porte-galet et d'une enveloppe de rouleau. Les vis de marche arrière sont utilisées en direction radiale, et par conséquent la queue d'aronde, ce qui empêche le glissement de l'enveloppe de rouleau.

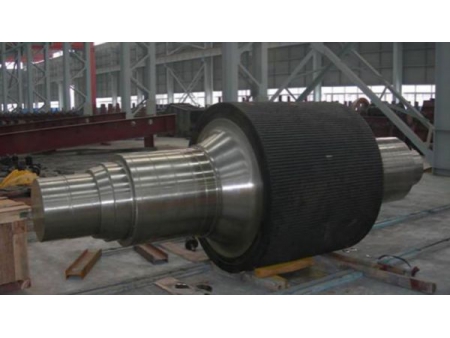

Rouleau intégré

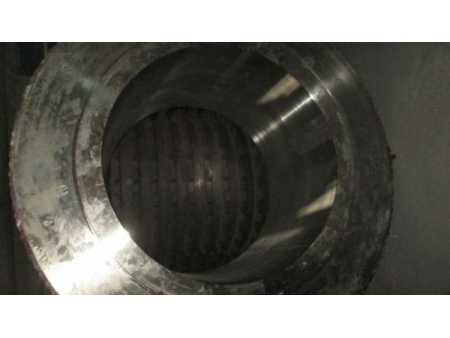

Enveloppe de rouleau à installer

La coque de cylindre est fabriquée par processus de pose coulée ou par structure de tourillon selon les propriétés du matériau.

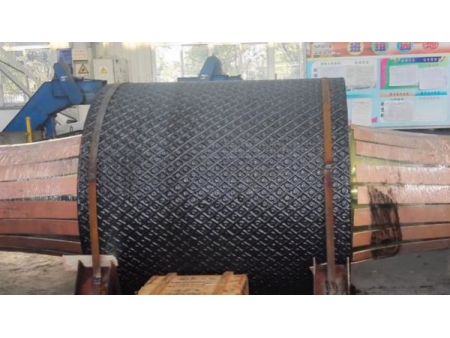

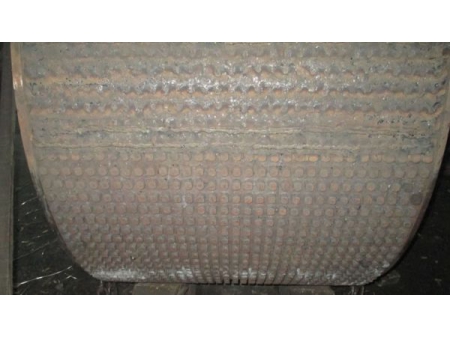

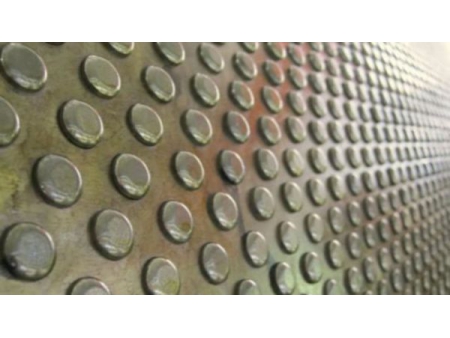

Coque de cylindre à fossettes
Coque de cylindre à fossettes

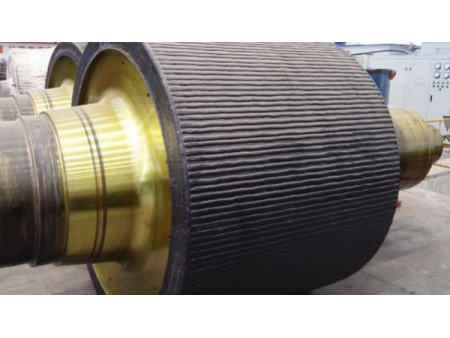

Coque de cylindre ondulée
Coque de cylindre ondulée

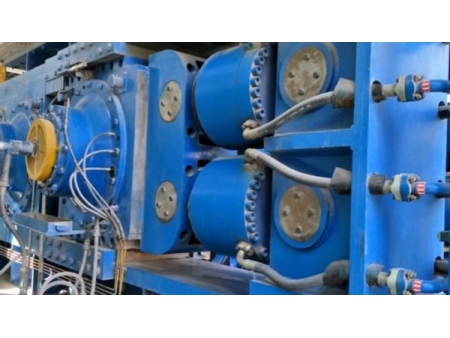

Adopte un cylindre à tête à alignement automatique fabriqué part “PARKER” des Etats Unis.

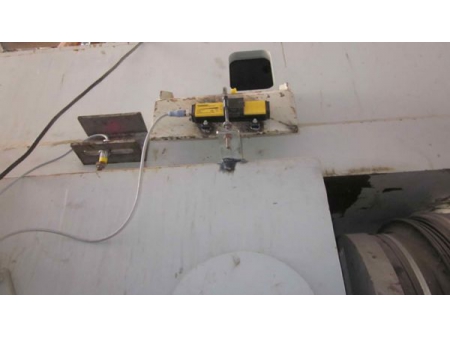

Le système de détection est équipé d'un calibre de contrôle d'espacement complet, protecteur limitant la position et une unité de contrôle de la température de chaque palier dans le but de détecter à temps d'éventuels problèmes.

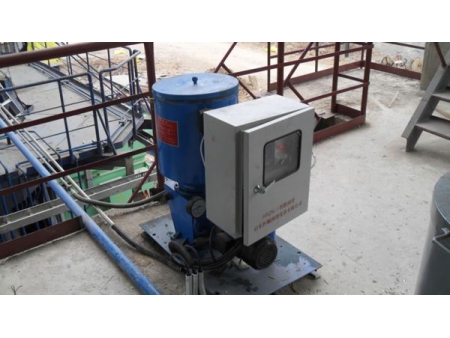

Equipé d'un système de lubrification à la graisse intelligent avec contrôle PLC de haute fiabilité et facile à exploiter. Chaque point de lubrification peut être lubrifié de façon quantitative et périodique.

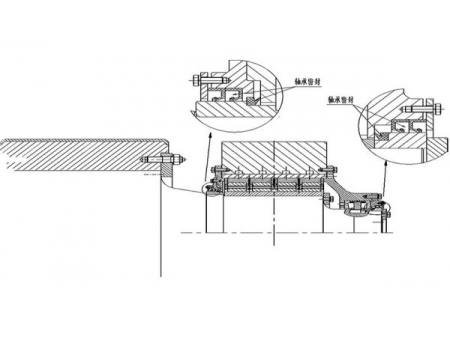

Les joints de roulement multiple empêchent l'entrée des débris dans le [...] roulement à rouleaux, c qui prolonge la durée de vie des paliers.

Système de contrôle programmé, système hydraulique intégré, composants principaux provenant de fournisseurs de confiance.

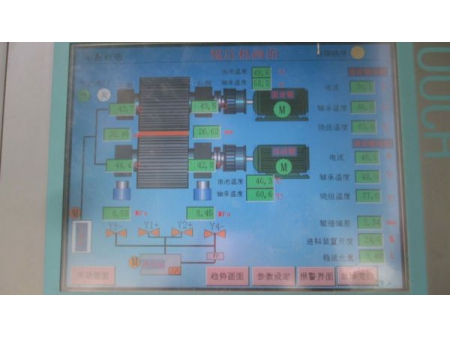

Contrôle hydraulique automatique

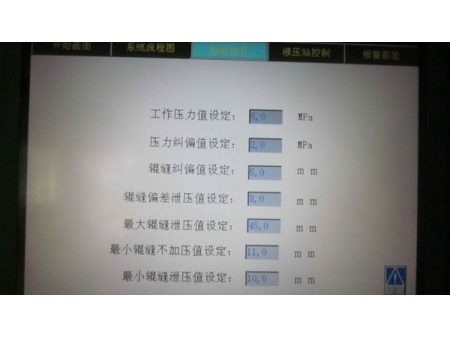

Ajustement des paramètres hydrauliques

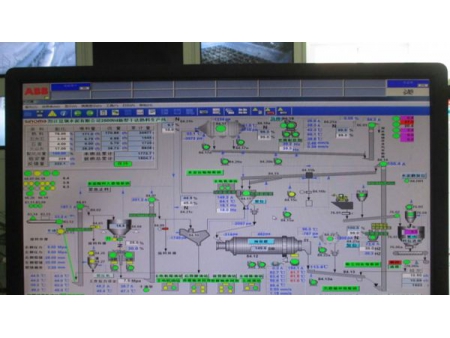

Contrôle central de broyage de ciment

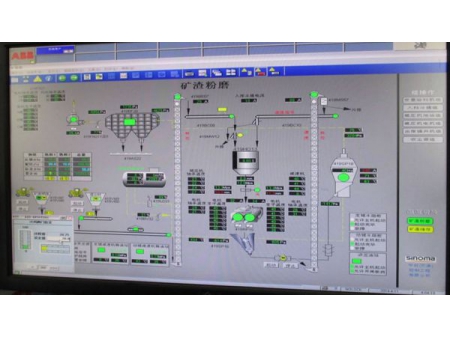

Contrôle central de broyage de laitier

Le broyeur à galets pour ciment adopte un réducteur planétaire et un palier principal de grande flexibilité.

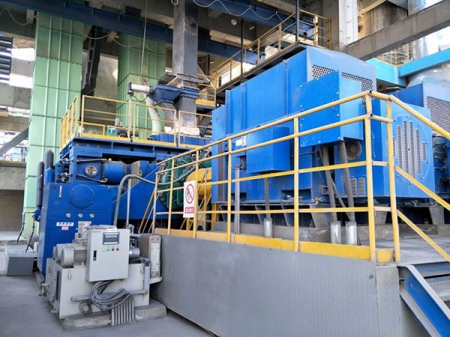

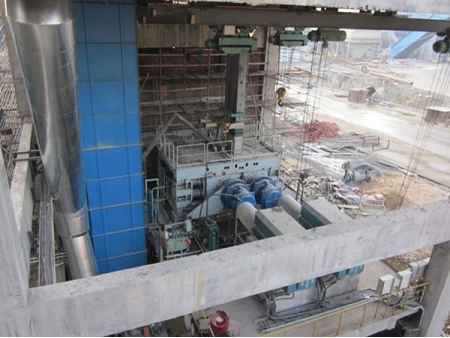

Sur site
