Émerillon à bille de tirage

Émerillon à bille de tirage
Émerillon à bille de tirage
Émerillon à bille de tirage
Émerillon à bille de tirage
Demande de devis

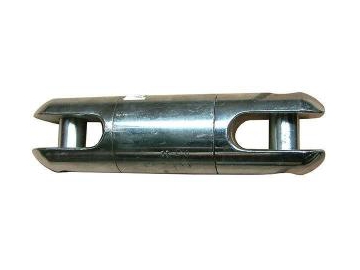

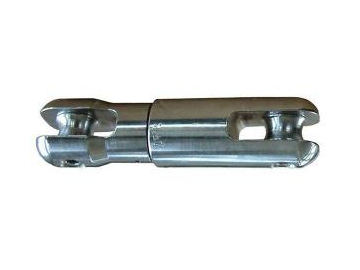

L'émerillon à bille de tirage est adapté à la connexion de câble de tirage au joint de chaussette à maille monté sur le conducteur. Il est monté sur un roulement de butée et est dessiné pour éviter l'accumulation de contrainte de torsion. L'émerillon est fait d'un acier galvanisé haute tension. Le design spécial de l'émerillon à bille de tirage peut supporter de fortes charges radiales, se produisant lors du passage sur la poulie.

Paramètres techniques principaux

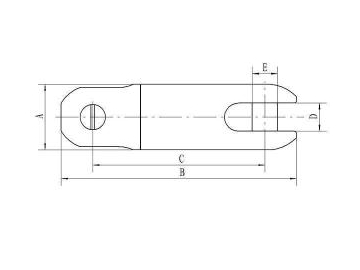

Référence Modèles Taille principale (mm) Charge nominale (kN) Poids (kg)
A B C D E
17121 SLX-0.5 19 61 40 8 9 5 0.2
17122 SLX-1 30 100 70 12 13 10 0.4
17123 SLX-2 35 120 90 14 14 20 0.55
17124 SLX-3 37 129 95 16 16 30 0.65
17125 SLX-5 42 154 116 18 17 50 1.5
17125A SLX-6.5 51 185 140 20 19 65 2.0
17126 SLX-8 57 220 165 24 22 80 2.4
17127 SL130 62 248 192 26 24 130 3.5
17128 SL180 75 294 222 26 26 180 7.2
17129 SL250 85 331 251 30 30 250 10.6
17130 SL250Y 80 323 243 30 30 250 8.0
17130A SL320 85 346 264 38 30 320 9.7

Note: Les modèles SL80Y et SL250Y sont à tête basculante, angle de bascule ≮6°
