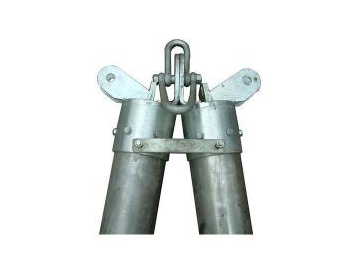

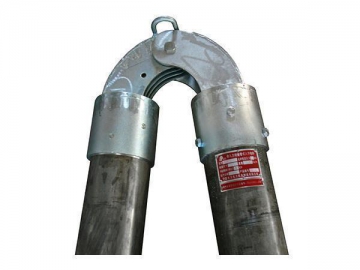

Bipode tyrolienne en alliage aluminium
Notre bipode tyrolienne est un idéal pour mettre en place un petit mât de levage comme un tout ou lever des composants de moyen poids pendant la construction des lignes de transmission et de distribution. Le facteur de sécurité peut atteindre 2,5. La force de sortie maximum de la manivelle peut atteindre 5kN.
Utilisation
Le produit est utilisé pour dresser un petit mât de levage dans la construction des lignes de transmission et de distribution.
Notes
1. La force de sortie maximum de la manivelle peut atteindre 5kN.
2. La matière principale est la cornière en alliage d'aluminium de haute résistance. Les pièces en acier sont galvanisées.
3. Le facteur de sécurité est de 2,5.
5. Nous vous recommandons le câble d'acier de 7mm, la longueur faisable est 9 fois plus grande que celle du mât de levage
6. Nous vous recommandons d’utiliser le poulie de levage en fer (# 11203, type crochet)
Paramètres
| Référence | Modèles | Course de base (m) | Charge verticale permise sans treuil (kN) | Câble adapté avec treuil manuel | Poids (kg/m) | |||
| Longueur max (m) | Poids max (kg) | |||||||
| Levage direct | Avec poulie 2 réas | Avec poulie 3 réas | ||||||
| 03331 | LBGR100J-6 | 2.1 | 18 | 9 | 600 | 720 | 5.5 | |
| 03332 | LBGR100J-7 | 2.4 | 13 | 11 | 550 | 700 | ||
| 03341 | LBGR120J-6 | 2.1 | 30 | 9 | 550 | 1050 | 1280 | 7.5 |
| 03342 | LBGR120J-7 | 2.4 | 26 | 11 | 550 | 870 | 1040 | |
| 03343 | LBGR120J-8 | 2.8 | 21 | 13 | 700 | 840 | ||
| 03351 | LBGR150J-8 | 2.8 | 31 | 13 | 550 | 1100 | 1500 | 8 |
| 03352 | LBGR150J-9 | 3.1 | 28 | 15 | 550 | 1100 | 1500 | |
| 03353 | LBGR150J-10 | 3.5 | 24 | 17 | 550 | 1050 | 1280 | |
| 03354 | LBGR150J-11 | 3.8 | 20 | 19 | 550 | 980 | 1160 | |
