Broyeur à jet cyclonique et classificateur
Caractéristiques du broyeur à jet cyclonique et classificateur LHA
1. Les fonctions du broyeur à jet cyclonique et du classificateur sont disponibles
2. Des classificateurs avec différents grades de classification (grade 1 à 4) peuvent tous êtres installés sur notre broyeur à jet cyclonique. En conséquence, notre broyeur à jet cyclonique peut produire des articles avec une distribution de tailles de particules différentes en même temps
3. En comparaison avec un pulvérisateur à air traditionnel, notre broyeur à jet cyclonique LHA est doté d'un meilleur rendement de produits qualifiés lors de la fabrication de produits avec distribution de particules étroites. (PSD)
4. Adapté au broyage de matériaux d'une gamme de taille très large, dont le maximum est 5mm
5. Notre broyeur à jet cyclonique et classificateur est particulièrement adapté à la pulvérisation de particules de haute dureté et haute pureté
| Données \ Modèle | LHA-3 | LHA-6 | LHA-10 | LHA-20 | LHA-40 | LHA-60 | LHA-120 |
| Granulométrie(mm) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Finesse(um) | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 |
| Capacité(kg/h) | 20~150 | 60~300 | 120~700 | 250~1500 | 600~3000 | 1000~4500 | 2000~10000 |
| Consommation d'air (m3/min) | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
| Pression atmosphérique(MPa) | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
| Puissance installée(kw) | 32.5 | 60 | 85 | 172.5 | 317.5 | 461 | 887 |

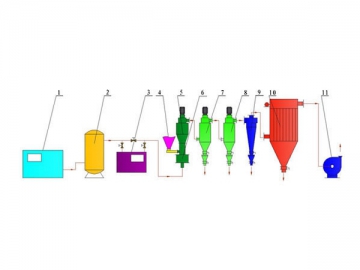

Organigramme 1
- 1.Compresseur à air
- 2.Réservoir à air
- 3.Lyophilisateur
- 4. Alimentation
- 5. Classificateur
- 6. Machine principale du broyeur à jet cyclonique
- 7. Classificateur I
- 8. Classificateur II
- 9. Collecteur cyclonique
- 10. Collecteur à impulsion à sac
- 11. Ventilateur de tirage

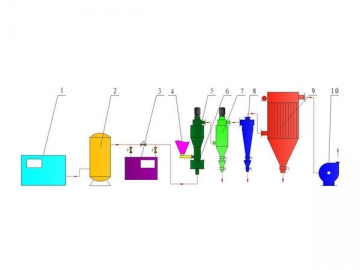

Organigramme 2
- 1. Compresseur à air
- 2. Réservoir à air
- 3.Lyophilisateur
- 4.Alimentation
- 5. Classificateur
- 6. Machine principale du broyeur à jet cyclonique
- 7. Classificateur
- 8. Collecteur cyclonique
- 9. Collecteur à impulsion à sac
- 10. Ventilateur de tirage
