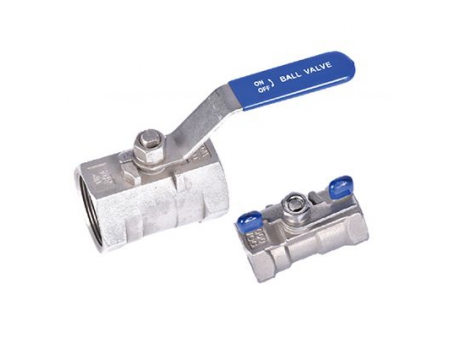

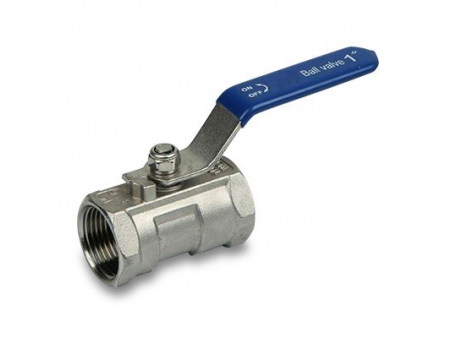

Vanne à bille monobloc / Vanne à bille 1 pièce / Vanne à boisseau sphérique monobloc
- Pression de service: 1000 PSI (PN63)
- Filetage: ANSI B 2.1, BS21, ISO7/1
- Température nominale: -25℃ à 180℃
- Matériau: CF8M, CF8, CF3M, WCB
- Norme d'essai: API 598, EN 12266
La vanne à bille 1 pièce ou vanne à bille monobloc possède une seule partie de corps, ce qui en fait une solution robuste et économique. Elle se caractérise par une construction intégrale, où une sphère tourne autour du corps de la vanne pour l'ouverture et la fermeture. Entièrement conçu en acier inoxydable, ce robinet à boisseau sphérique monobloc présente une bonne résistance à la corrosion. Il est doté d'une poignée permettant d'effectuer une commutation à 90 degrés. Le robinet à boisseau sphérique monobloc présente une taille réduite, un poids léger et une construction compacte, ce qui facilite l'ouverture et la fermeture.
Ce robinet à boisseau sphérique en une seule pièce est généralement destiné à la fermeture ou à la connexion de conduites et d'installations. Cette vanne à bille présente une faible résistance aux fluides, ce qui la rend appropriée pour couper et distribuer le flux, ou changer la direction du flux de liquides, de gaz et d'huile dans les systèmes de canalisation à basse pression et à pression atmosphérique.

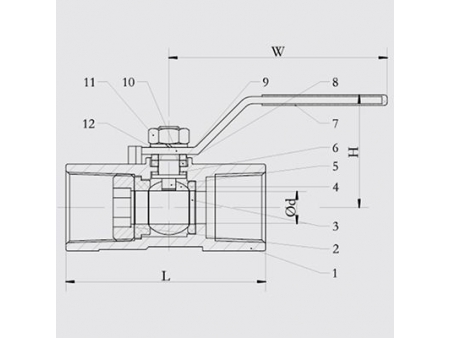

| Article | Composants | Matériaux | Quantité | ||||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 | ||
| 2 | Capuchon | A216-WCB | A351-CF8 | A351-CF8M | 1 | ||
| 3 | Siège | PTFE | 2 | ||||
| 4 | Bille | 304 | 304 | 316 | 1 | ||
| 5 | Tige | 304 | 304 | 316 | 1 | ||
| 6 | Rondelle de butée | PTFE | 1 | ||||
| 7 | Garniture | PTEE | 1 | ||||
| 8 | Écrou de presse-étoupe | 304 | 304 | 304 | 1 | ||
| 9 | Poignée | 304 | 304 | 304 | 1 | ||
| 10 | Couvercle de la poignée | Plastique | 1 | ||||
| 11 | Écrou | 304 | 304 | 304 | 1 | ||
| 12 | Rondelle élastique | 304 | 304 | 304 | 1 | ||
| Taille | Ød | L | H | W | N.M | Kgs | |
| DN6 | 1/4" | 5 | 40 | 33 | 67 | 4 | 0.06 |
| DN10 | 3/8" | 7 | 44 | 36 | 67 | 4 | 0.08 |
| DN15 | 1/2" | 9 | 57 | 37 | 93 | 6 | 0.16 |
| DN20 | 3/4" | 12.5 | 59 | 42 | 93 | 6 | 0.26 |
| DN25 | 1" | 15 | 71 | 52 | 103 | 8 | 0.38 |
| DN32 | 1-1/4" | 20 | 78 | 56 | 103 | 10 | 0.65 |
| DN40 | 1-1/2" | 25 | 82 | 65 | 125 | 14 | 0.86 |
| DN50 | 2" | 32 | 100 | 70 | 125 | 15 | 1.40 |
