Vanne à bille électrique en plastique

Demande de devis

À propos de: http://manufacturervalve.fr/4-1-1-plastic-electric-ball-valves.html

Le corps de la vanne est en matériau PPO doté d'un indice de protection IP65 pour une excellente application dans des environnements humides. L'élément filtrant de la vanne est en céramique résistant à l'usure avec une longévité de plus de 100 000 utilisations.
La vanne à bille électrique en plastique est compatible avec plusieurs milieux, notamment l'eau, l'air, l'huile, les milieux corrosifs à l'acide et l'alkali, les fluides à faible viscosité dans les industries chimiques.

Les deux types disponibles sont: Vanne à bille électrique à 2 voies en plastique et Vanne à bille électrique à 3 voies en plastique.

Paramètres

Pression de service: 0-1.6MPa
Température d'exploitation: 0-60℃
Matériau de la tige de vanne: PPO/PPH/UPVC（Alliage Hastelloy B ou C selon votre demande.)
Matériau des joints: EPDM ou Caoutchouc fluoré (option)
Indice de protection: IP65

Modèles du produit

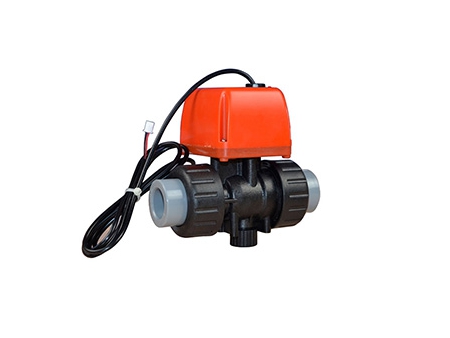

Vanne à bille électrique à 2 voies en plastique avec joint fileté

Vanne à bille électrique à 2 voies en plastique avec joint fileté	Modèle	Diamètre nominal	Type de câblage	Durée ouverture/fermeture	Tension d'entrée	Puissance du moteur	Puissance réelle
	Q911713-15/20 Q911013-25	Taille du filetage DN15: G1/2 Raccord à coller: φ20.2 Taille du filetage DN20: G3/4 Raccord à coller: φ25.2 Taille du filetage DN25: Raccord à coller: φ32.2	2 fils●connexion positive et négative	12.5s/3s	DC6V/12V/ 24V	2W-4W	0.4W-2.5W
	Q911712B-15/20Q911012B-25		2 fils●retour automatique	12.5s/3s	DC9V-24V
	Q911712B1-15/20 Q911012B1-25		3 fils●retour automatique	12.5s/3s	DC12V-24V
	Q911713C-15/20 Q911013C-25		3 fils●ligne commune	12.5s/3s	DC6V/12V/ 24V
	Q911715C-15/20 Q911015C-25		3 fils ●AC220V	12.5s	AC220V	6W	0.4W-2.5W
	QQ911713D-15/20 QQ911013D-25		5 fils●retour de position	3s	DC24V	4W	0.4W-2.5W
	Q911013-32(40/50)	Taille du filetage DN32: G1/4 Raccord à coller: φ40.2 Taille du filetage DN40: G1/2 Raccord à coller: φ50.5 Taille du filetage DN50: G2 Raccord à coller: φ63.2	2 fils●connexion positive et négative	7.5s	DC12V-24V	6W	2W
	Q911013C-32(40/50)		3 fils●ligne commune	7.5s	DC12V-24V
	Q911013D-32(40/50)		5 fils● retour de position	7.5s	DC24V
	Q911015E-32(40/50)		6 fils●retour de signal	12s	AC220V	DN40：11W DN50：14W	DN32:1W DN40: 3W DN50:3.5W

Vanne à bille électrique à 2 voies en plastique avec connexion par colle (Diamètre nominal: 47mm/58mm)

Vanne à bille électrique à 2 voies en plastique avec connexion par colle（taille de 47mm/58mm）	Diamètre nominal	Type de câblage	Durée ouverture/fermeture	Tension d'entrée	Puissance du moteur	Puissance réelle
	Q931513D-65	5 fils●retour de signal DC24V	15s	DC24V	45W	8.5W
	Q931515E-65	6 fils●retour de signal AC220V	15s	AC220V	45W	8.5W
	Q931513D-80	5 fils●retour de signal DC24V	15s	DC24V	45W	10.5W
	Q931515E-80	6 fils●retour de signal AC220V	15s	AC220V	45W	10.5W

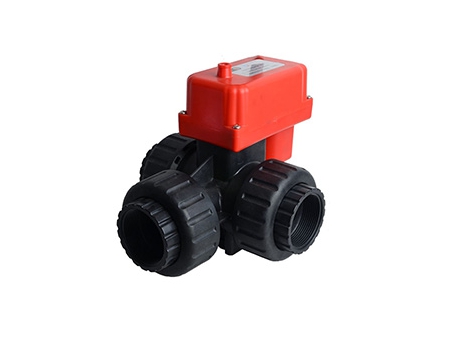

Vanne à bille électrique à 3 voies en plastique avec joint fileté

Diamètre nominal	Type de câblage	Modèle	Durée ouverture/fermeture	Tension d'entrée	Puissance du moteur	Puissance réelle
DN25/ DN32/ DN40/ DN50	2 fils●connexion positive et négative	Q914013-25(32/40/50)	7.5s	DN25/32/40: DC12V/24V DN50: DC24V	DN25 /32:6W DN40: 10W DN50: 16W	DN25 /32: 2W DN40: 5W DN50: 6W
	3 fils●commun	Q914013C-25(32/40/50)	7.5s	DN25/32/40:DC12V/24V DN50: DC24V
	5 fils● retour de position	Q914031D-25(32/40/50)	7.5s	DC24V
	6 fils● retour de position	Q914015E-25(32/40/50)	7.5s	AC220V	DN25 /32:11W DN40: 11W DN50: 14W	DN25 /32:1W DN40: 3W DN50: 3.5W

Vanne à bille électrique à 3 voies en plastique avec connexion par colle (Diamètre nominal: 21.5mm-37.7mm)

Diamètre nominal	Type de câblage	Modèle	Durée ouverture/fermeture	Tension d'entrée	Puissance du moteur	Puissance réelle
DN25 21.5mm	2 fils●connexion positive et négative	Q934013-25	7.5S	DC12V/24V	6W	2W
	3 fils●commun	Q934013C-25	7.5S	DC12V/24V
	5 fils● retour de position DC24V	Q934013D-25	7.5S	DC24V
	6 fils● retour de position AC220	Q934015E-25	12s	AC229V	11W	1W
DN32 21.5mm	2 fils●connexion positive et négative	Q934013-32	7.5S	DC12V/24V	6W	2W
	3 fils●commun	Q934013C-32	7.5S	DC12V/24V
	5 fils● retour de position DC24V	Q934013D-32	7.5S	DC24V
	6 fils● retour de position AC220	Q934015E-32	12s	AC229V	11W	1W
DN40 29mm	2 fils●connexion positive et négative	Q934013-40	7.5S	DC12V/24V	10W	5W
	3 fils●commun	Q934013C-40	7.5S	DC12V/24V
	5 fils● retour de position DC24V	Q934013D-40	7.5S	DC24V
	6 fils● retour de position AC220	Q934015E-40	12s	AC229V	11W	3W
DN50 37.7mm	2 fils●connexion positive et négative	Q934013-50	7.5S	DC12V/24V	16W	6W
	3 fils●commun	Q934013C-50	7.5S	DC12V/24V
	5 fils● retour de position DC24V	Q934013D-50	7.5S	DC24V
	6 fils● retour de position AC220	Q934015E-50	12s	AC229V	14W	3.5W
Nom du produit	Vanne à bille électrique 3 voies（élément filtrant en céramique）		Température d'exploitation	0--60℃ (Joint EPDM)
Matériau du corps de vanne	PPO renforcé (Résistant à l'acide et à l'alkali)		Température d'exploitation	0--60℃ （Joint FKM)
Pression de service	0-1.0MPa（0-10kg）		Taille de la vanne à bille	Vanne de bille à passe réduit（21.5mm-37.7mm）
Structure de la vanne à bille	Vanne à bille 3 voies de flottation（Vanne à bille à joint dur）		Matériau de la tige de vanne	316L par défaut; optionnel: Alliage Hastelloy B ou Alliage Hastelloy B
Fluide adéquat	Eau, huile, milieu corrosif à l'acide et l'alkali, fluide à faible viscosité dans les industries chimiques（indice de protection: IP65）

Application

Vanne à bille électronique employée dans les équipements d'osmose inverse
Il faut que le système ne produise pas de coup de bélier ou de vibration. La vanne à bille en question devrait répondre à des normes strictes en matière de stabilité.
