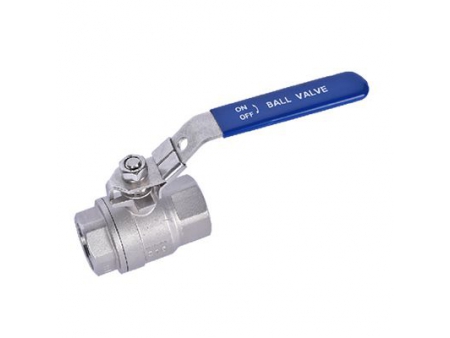

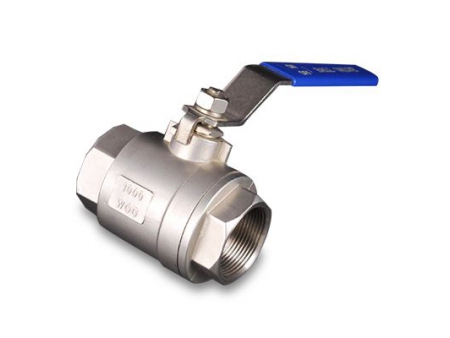

Vanne à bille 2 pièces / Vanne à boisseau sphérique 2 pièces / Vanne à boisseau sphérique en deux parties
- Pression de service: 1000 PSI (PN63)
- Filetage: ANSI B 2.1, BS21, ISO7/1
- Température nominale: -25℃ à 180℃
- Matériau: CF8M, CF8, CF3M, WCB
Le robinet à boisseau sphérique en deux parties est conçu à l'aide d'une technologie de moulage de précision perfectionnée et qui a été très bien étudiée. Il se caractérise notamment par une construction rationnelle et une apparence esthétique. Cette vanne à bille est dotée d'un siège de soupape de conception élastique, ce qui garantit une étanchéité parfaite ainsi qu'une ouverture et une fermeture aisées. La tige de la vanne est installée en bas, ce qui garantit que celle-ci ne sera pas expulsée en cas d'augmentation anormale de la pression dans la cavité de la vanne.
La vanne à bille 2 pièces est destinée à la coupure des fluides et à la régulation du débit dans les systèmes de canalisation. Elle est adaptée au contrôle de l'écoulement de l'eau, de la vapeur, de l'huile et des fluides acides dans les systèmes de canalisation de l'industrie pétrolière, de l'industrie du transport du gaz naturel, des systèmes de transport de tuyauterie résistant à la corrosion dans l'industrie chimique et des systèmes de canalisation de traitement de l'eau.

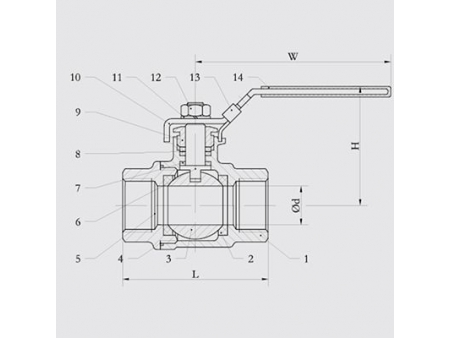

| Article | Composants | Matériaux | Quantité | ||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Siège | PTFE/RPTFE | 2 | ||
| 3 | Bille | 304 | 304 | 316 | 1 |
| 4 | Joint | PTFE | 1 | ||
| 5 | Capuchon | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 6 | Tige | 304 | 304 | 316 | 1 |
| 7 | Rondelle de butée | PTFE | 1 | ||
| 8 | Garniture | PTFE | 1 | ||
| 9 | Écrou de presse-étoupe | 304 | 304 | 304 | 1 |
| 10 | Poignée | 304 | 304 | 304 | 1 |
| 11 | Rondelle élastique | 304 | 304 | 304 | 1 |
| 12 | Écrou | 304 | 304 | 304 | 1 |
| 13 | Blocage | 304 | 304 | 304 | 1 |
| 14 | Couvercle de la poignée | Plastique | 1 | ||
| Taille | Ød | L | H | W | N.M | Kgs | |
| DN6 | 1/4" | 11 | 50 | 49 | 106 | 4 | 0.19 |
| DN10 | 3/8" | 12.5 | 50 | 49 | 106 | 4 | 0.19 |
| DN15 | 1/2" | 15 | 55 | 51 | 106 | 5 | 0.26 |
| DN20 | 3/4" | 20 | 66 | 58 | 116 | 8 | 0.41 |
| DN25 | 1" | 25 | 79 | 73 | 148 | 10 | 0.66 |
| DN32 | 1-1/4" | 32 | 90 | 79 | 148 | 14 | 1.00 |
| DN40 | 1-1/2" | 38 | 99 | 85 | 182 | 25 | 1.30 |
| DN50 | 2" | 50 | 120 | 95 | 182 | 40 | 2.10 |
| DN65 | 2-1/2" | 65 | 147 | 126 | 252 | 48 | 3.83 |
| DN80 | 3" | 76 | 172 | 138 | 252 | 80 | 5.74 |
| DN100 | 4" | 94 | 220 | 158 | 283 | 103 | 10.70 |
La vanne à bille 2 pièces présente une excellente étanchéité et une durabilité renforcée. Elle convient donc parfaitement aux applications à haute pression et à haute température, ainsi qu'aux applications de grand diamètre.
