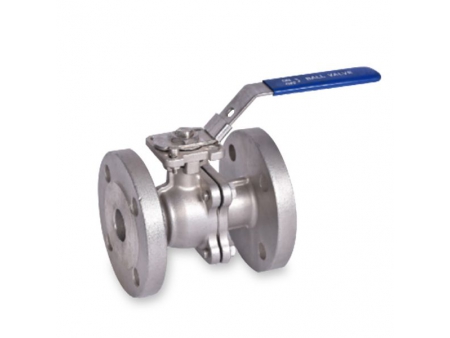

Robinet à bille à brides 2 pièces (ANSI/ASME 150LB) / Vanne à boisseau sphérique à brides 2 pièces / Robinet à boisseau sphérique à brides 2 pièces
Demande de devis
- Bride: ASME B 16.5
- Longueur face à face: ANSI 16.10
- Tampon de montage: ISO 5211
- Pression de service: 1/2"-2":PN16/25/40,2-1/2"-4":PN16
- Température nominale: -25℃ à 180℃
- Matériau: CF8M, CF8, CF3M, WCB
Liste des matériaux
| Article | Composants | Matériaux | Quantité | ||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Capuchon | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 3 | Bille | 304 | 304 | 316 | 1 |
| 4 | Siège | RPTFE | 2 | ||
| 5 | Tige | 304 | 304 | 316 | 1 |
| 6 | Rondelle de butée | PTFE | 1 | ||
| 7 | Joint torique | Viton | 1 | ||
| 8 | Garniture | PTFE | 1 | ||
| 9 | Ecrou de presse-étoupe | 304 | 1 | ||
| 10 | Rondelle Belleville | 301 | 2 | ||
| 11 | Écrou | 304 | 2 | ||
| 12 | Bouchon d'écrou | 304 | 1 | ||
| 13 | Plaque | 304 | 1 | ||
| 14 | Poignée | 304 | 1 | ||
| 15 | Couvercle de la poignée | PLASTIQUE | 1 | ||
| 16 | Verrouillage | 304 | 1 | ||
| 17 | Joint d'étanchéité | PTFE | 1 | ||
| 18 | Boulon | 304 | 4(6.8) | ||

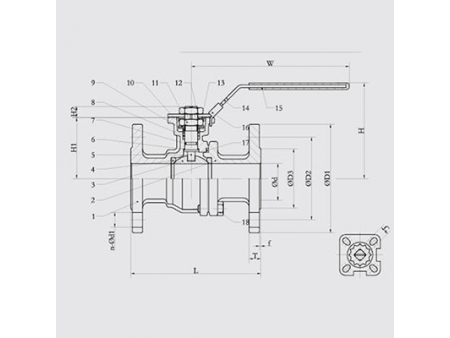

Dimensions (unité : mm)
| Taille | Ød | L | T | F | D1 | D2 | D3 | n- Ødl | H | W | P | Norme ISO5211 | N.M | Kgs | |
| DN15 | 1/2" | 15 | 108 | 9.7 | 1.6 | 89 | 60.5 | 35 | 4-16 | 80 | 145 | 9 | F03/F04 | 5 | 1.54 |
| DN20 | 3/4" | 20 | 117 | 10.5 | 1.6 | 98 | 70 | 43 | 4-16 | 85 | 145 | 9 | F03/F04 | 8 | 1.99 |
| DN25 | 1" | 25 | 127 | 11.2 | 1.6 | 108 | 79 | 51 | 4-16 | 95 | 160 | 11 | F04/F05 | 10 | 2.82 |
| DN32 | 1-1/4" | 32 | 140 | 12.7 | 1.6 | 117 | 89 | 63.5 | 4-16 | 108 | 160 | 11 | F04/F05 | 14 | 3.89 |
| DN40 | 1-1/2" | 38 | 165 | 14.7 | 2 | 127 | 98 | 73.2 | 4-16 | 114 | 185 | 14 | F05/F07 | 18 | 5.05 |
| DN50 | 2" | 50 | 178 | 16.3 | 2 | 152 | 121 | 92 | 4-19 | 124 | 185 | 14 | F05/F07 | 25 | 7.15 |
| DN65 | 2-1/2" | 65 | 190 | 17.9 | 2 | 178 | 140 | 104.7 | 4-19 | 148 | 230 | 17 | F07/F10 | 48 | 13.91 |
| DN80 | 3" | 76 | 203 | 19.5 | 2 | 190 | 152 | 127 | 4-19 | 158 | 230 | 17 | F07/F10 | 75 | 15.90 |
| DN100 | 4" | 94 | 229 | 24.3 | 2 | 229 | 191 | 157.2 | 8-17 | 191 | 320 | 17 | F07/F10 | 110 | 26.40 |
