Vanne à boisseau sphérique à brides 3 pièces (DIN PN16) / Robinet à bille à brides 3 pièces / Robinet à boisseau sphérique à brides en trois parties
Demande de devis
- Bride: DIN2545
- Longueur face à face: DIN3202-F1
- Pression de service: PN40
- Température nominale: -25℃ à 180℃
- Matériau: CF8M, CF8, CF3M, WCB
Liste des matériaux
| Article | Composants | Matériaux | Quantité | ||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Bille | 304 | 304 | 316 | 1 |
| 3 | Siège | PTFE/RPTFE | 2 | ||
| 4 | Capuchon | A216-WCB | A351-CF8 | A351-CF8M | 2 |
| 5 | Rondelle de butée | PTFE | 1 | ||
| 6 | Joint d'étanchéité | PTFE | 2 | ||
| 7 | Joint torique | Viton | 1 | ||
| 8 | Garniture | PTFE | 1 | ||
| 9 | Écrou de presse-étoupe | 304 | 1 | ||
| 10 | Écrou d'arrêt | 304 | 1 | ||
| 11 | Rondelle à onglet | 304 | 1 | ||
| 12 | Rondelle élastique | 304 | 1 | ||
| 13 | Tige | 304 | 304 | 316 | 1 |
| 14 | Écrou | 304 | 2 | ||
| 15 | Verrouillage | 304 | 1 | ||
| 16 | Poignée | 304 | 1 | ||
| 17 | Couvercle de la poignée | Plastique | 1 | ||
| 18 | Rondelle Belleville | 301 | 2 | ||
| 19 | Boulon | 304 | 4(6) | ||
| 20 | Écrou | 304 | 8(12) | ||
| 21 | Rondelle élastique | 304 | 8(12) | ||
| 22 | Goupille d'arrêt | 304 | 1 | ||

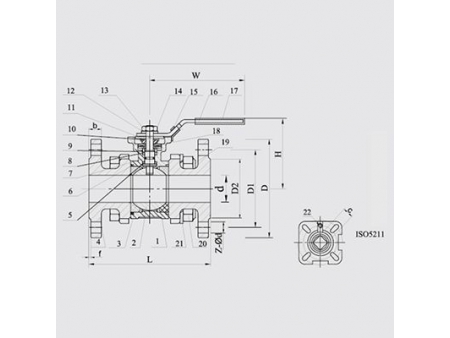

| Taille | Ød | D | L | H | W | C | D1 | D2 | b | f | Norme ISO5211 | Z-Ødl | N.M | Kgs | |
| DN15 | 1/2" | 15 | 95 | 130 | 88 | 146 | 9 | 65 | 45 | 16 | 2 | 9 | 4-Ø14 | 5 | 2.00 |
| DN20 | 3/4" | 20 | 105 | 150 | 90 | 146 | 11 | 75 | 58 | 18 | 2 | 9 | 4-Ø14 | 8 | 3.10 |
| DN25 | 1" | 25 | 115 | 160 | 96 | 153 | 11 | 85 | 68 | 18 | 2 | 11 | 4-Ø14 | 10 | 3.70 |
| DN32 | 1-1/4" | 32 | 140 | 180 | 105 | 153 | 14 | 100 | 78 | 18 | 2 | 11 | 4-Ø18 | 14 | 5.60 |
| DN40 | 1-1/2" | 40 | 150 | 200 | 120 | 217 | 14 | 110 | 88 | 18 | 3 | 14 | 4-Ø18 | 18 | 6.90 |
| DN50 | 2" | 50 | 165 | 230 | 130 | 217 | 14 | 125 | 102 | 20 | 3 | 14 | 4-Ø18 | 25 | 9.20 |
| DN65 | 2-1/2" | 65 | 185 | 290 | 160 | 251 | 17 | 145 | 122 | 22 | 3 | 17 | 8-Ø18 | 48 | 5.60 |
| DN80 | 3" | 80 | 200 | 310 | 175 | 251 | 17 | 160 | 138 | 24 | 3 | 17 | 8-Ø18 | 75 | 20.00 |
| DN100 | 4" | 100 | 235 | 350 | 200 | 291 | 17 | 190 | 162 | 24 | 3 | 17 | 8-Ø22 | 110 | 27.20 |
