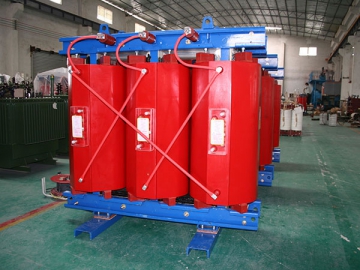

Transformateur de puissance de type sec 20kV (classe d’isolation F)

Demande de devis

À propos de: http://dry-transformer.fr/1-2-dry-type-transformer-series-sc(b)10.html

Applications
Le transformateur de puissance de type sec 20kV est le plus souvent placé dans les aéroports, les gares, les grands bâtiments commerciaux, les immeubles résidentiels de grande hauteur et les endroits à risque d'incendie élevé.

Standards
IEC60076
GB10094

Caractéristiques
Le transformateur électrique sur mesure est conforme aux normes de classe mondiale, sa performance électrique est optimale. Il est très sûr, fiable, sans entretien, facile à installer, économe en coûts et ignifuge. Typiquement placé au centre de la charge, ce transformateur fonctionne très bien sans humidité. Il peut démarrer en toute sécurité sans séchage préalable. Le boîtier métallique peut être personnalisé.

Images en gros plan

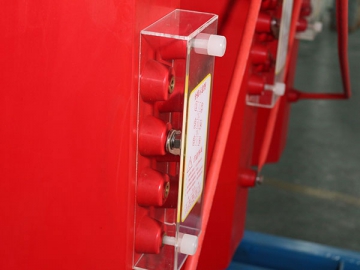

Les prises d'enroulement sont imbriquées avec système de protection.
L’isolateur à haute tension fournit une isolation maximale entre les conducteurs actifs et la terre.

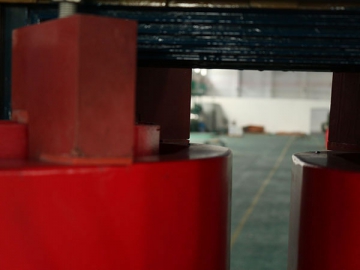

Les enroulements sont au moins à 130 mm des deux premières culasses. Plus les enroulements sont proches de la culasse supérieure, plus se produit une panne électrique.

Spécifications techniques

Capacité nominale (KVA)				Groupe Vecteur	Impédance du court-circuit (%)	Perte à vide		Perte en charge (w)		Courant de charge (%)

						(w)		(120.C)
	H.V	Plage de prise	L.V			SCB9	SCB10	SCB9	SCB10

	( kv )		( kv )
50						380	340	1300	1240	2.4
100						600	540	2100	2000	2.2
160						750	680	2600	2470	1.8
200						820	740	3100	2950	1.8
250						940	850	3600	3420	1.6
315						1080	970	4300	4090	1.6
400						1280	1150	5100	4850	1.4
500						1500	1350	6100	5800	1.4
630						1700	1530	7200	6840	1.2
800						1950	1760	8700	8270	1.2
1000						2300	2070	10300	9790	1
1250						2650	2390	12150	11540	1
1600	20	5%		Dyn11	6	3100	2790	14600	13870	1
2000						3600	3240	17250	16390	0.8
2500	22	2x2.5%	0.4	Yyn0		4300	3870	20400	19380	0.8
2000					8	3600	3240	18800	17860	0.8
2500	24				8	4300	3870	22400	21280	0.8
