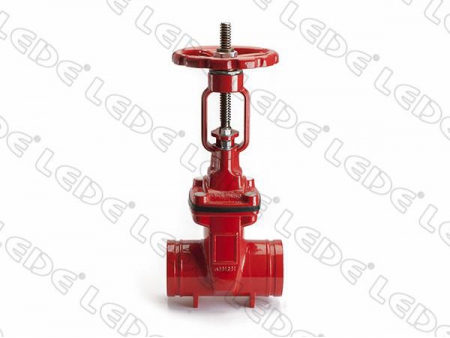

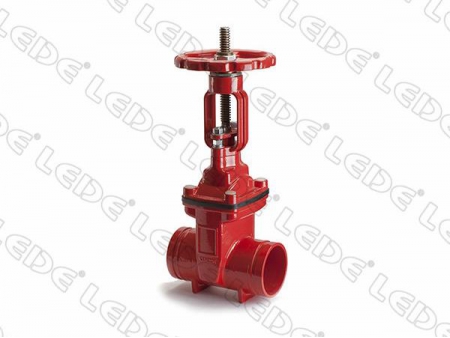

Robinet-vanne à brides OS&Y, pour la protection contre l'incendie
Caractéristiques
1. Le robinet-vanne à brides OS&Y, étant l’un de nos produits les plus récents, offre une conception simple, une maintenance facile et une capacité d’étanchéité remarquable.
2. Il présente un faible couple et une pression élevée. La pression peut atteindre jusqu’à PN40 sous un couple standard de 1/3.
3. A vanne complètement ouverte, les pièces d'étanchéité supérieures peuvent être remplacées sous une alimentation en eau.
4. Comme la vanne est un conduit droit, lorsqu’elle est complètement ouverte, le disque sort totalement du conduit. Il ne reste donc plus aucune saleté et la résistance à l'écoulement est minime.
5. La surface extérieure et intérieure du robinet-vanne est recouverte d'une poudre époxy de qualité supérieure garantissant une performance uniforme et complète. Notre produit offre une utilisation sécuritaire dans plusieurs industries, notamment les industries des boissons, de l'alimentation et de la pharmacie.

Données techniques

Diamètre nominal	DN50-600
Pression nominale	PN 10/16/25/40
Norme de vanne	EN1171
Norme de longueur de construction	EN558-1 ISO5752
Norme de bride	EN1092-2 ISO7005-2 ASME-B16.42
Norme pour les rainures	GB 5135.11 (optionnel) AWWA C606
Norme d'essai	EN12266 AWWA C515 GB 5135.6
Plage de température	0 ~ 80C

Spécifications des matériaux et Liste des pièces pour les robinets-vannes à siège résilient OS&Y

No.	Noms des éléments	Matériaux
1	Corps	Fonte ductile
2	Protecteur	EPDM
3	Joint de chapeau	EPDM
4	Chapeau	Fonte ductile
5	Vis	Acier au carbone galvanisé à chaud ou acier inoxydable
6	Arcade	Fonte ductile
7	Presse-étoupe	Fonte ductile
8	Volant	Fonte ductile
9	Écrou de compactage	Acier au carbone galvanisé à chaud ou acier inoxydable
10	Boulon à double vis	Acier au carbone galvanisé à chaud ou acier inoxydable
11	Rondelle ressort	Acier au carbone galvanisé à chaud ou acier inoxydable
12	Écrou	Acier au carbone galvanisé à chaud ou acier inoxydable
13	Rondelle plate	Acier au carbone galvanisé à chaud ou acier inoxydable
14	Bague d'étanchéité	EPDM
15/16/17	Joints toriques	EPDM ou NRM
18	Garniture	PTFE
19/20	Disque coulissant	Bronze ou POM
21	Ecrou à tige	Laiton ou bronze
22	Écrou de blocage	Acier au carbone galvanisé à chaud ou acier inoxydable
23	Cale	Fonte ductile EPDM
24	Tige	Acier inoxydable 304 ou 1Cr17Ni2Cr13

Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 14

Z41X-01 Pression nominale PN 10/16

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H	H1	H	Od
DN	pouce	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	150	441	358.5	420.5	22
65	2.5	10/16	185	145	170	452	359.5	429.5	22
80	3	10/16	200	160	180	478	378	462	22
100	4	10/16	220	180	190	559.5	449.5	553	24
125	5	10/16	250	210	200	674.5	549.5	677	28
150	6	10/16	285	240	210	734	591.5	747	28
200	8	10	340	295	230	905.5	735.5	938	32
200	8	16	340	295	230	905.5	735.5	938	32
250	10	10	400	350	250	1100.5	900.5	1161	36
250	10	16	400	355	250	1100.5	900.5	1161	36
300	12	10	455	400	270	1273	1045.5	1353	40
300	12	16	455	410	270	1273	1045.5	1353	40
350	14	10	505	460	290	1484.5	1232	1585	40
350	14	16	520	470	290	1492	1232	1585	40
400	16	10	565	515	310	1684.5	1402	1805	44
400	16	16	580	525	310	1692	1402	1805	44
450	18	10	615	565	330	1868.5	1561	2065	50
450	18	16	640	585	330	1881	1561	2065	50
500	20	10	670	620	350	2068	1733	2238	50
500	20	16	715	650	350	2090.5	1733	2238	50
600	24	10	780	725	390	2390	2000	2605	50
600	24	16	840	770	390	2420	2000	2605	50

Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 14

Z41X-01 Pression nominale PN 25/40

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H	H1	H2	Od
DN	pouce	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	150	441	358.5	420.5	22
50	2	40	165	125	150	441	358.5	420.5	22
65	2.5	25	185	145	170	452	359.5	429.5	22
65	2.5	40	185	145	170	452	359.5	429.5	22
80	3	25	200	160	180	478	378	462	22
80	3	40	200	160	180	478	378	462	22
100	4	25	235	190	190	567	449.5	553	24
100	4	40	235	190	190	567	449.5	553	24
125	5	25	270	220	200	684.5	549.5	677	28
125	5	40	270	220	200	684.5	549.5	677	28
150	6	25	300	250	210	741.5	591.5	747	28
150	6	40	300	250	210	741.5	591.5	747	28
200	8	25	360	310	230	915.5	735.5	938	32
200	8	40	375	320	230	923	735.5	938	32
250	10	25	425	370	250	1113	900.5	1161	36
250	10	40	450	385	250	1125.5	900.5	1161	36
300	12	25	485	430	270	1288	1045.5	1353	40
300	12	40	515	450	270	1303	1045.5	1353	40

Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 03

Z41X-02 Pression nominale PN 10/16

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H	H1	H	Od
DN	pouce	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	178	441	358.5	420.5	22
65	2.5	10/16	185	145	190	452	359.5	429.5	22
80	3	10/16	200	160	203	478	378	462	22
100	4	10/16	220	180	229	559.5	449.5	553	24
125	5	10/16	250	210	254	674.5	549.5	677	28
150	6	10/16	285	240	267	734	591.5	747	28
200	8	10	340	295	292	905.5	735.5	938	32
200	8	16	340	295	292	905.5	735.5	938	32
250	10	10	400	350	330	1100.5	900.5	1161	36
250	10	16	400	355	330	1100.5	900.5	1161	36
300	12	10	455	400	356	1273	1045.5	1353	40
300	12	16	455	410	356	1273	1045.5	1353	40
350	14	10	505	460	381	1484.5	1232	1585	40
350	14	16	520	470	381	1492	1232	1585	40
400	16	10	565	515	406	1684.5	1402	1805	44
400	16	16	580	525	406	1692	1402	1805	44
450	18	10	615	565	432	1868.5	1561	2065	50
450	18	16	640	585	432	1881	1561	2065	50
500	20	10	670	620	457	2068	1733	2238	50
500	20	16	715	650	457	2090.5	1733	2238	50
600	24	10	780	725	508	2390	2000	2605	50
600	24	16	840	770	508	2420	2000	2605	50

Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 03

Z41X-02 Pression nominale PN 25/40

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H	H1	H2	Od
DN	pouce	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	178	441	358.5	420.5	22
50	2	40	165	125	178	441	358.5	420.5	22
65	2.5	25	185	145	190	452	359.5	429.5	22
65	2.5	40	185	145	190	452	359.5	429.5	22
80	3	25	200	160	203	478	378	462	22
80	3	40	200	160	203	478	378	462	22
100	4	25	235	190	229	567	449.5	553	24
100	4	40	235	190	229	567	449.5	553	24
125	5	25	270	220	254	684.5	549.5	677	28
125	5	40	270	220	254	684.5	549.5	677	28
150	6	25	300	250	267	741.5	591.5	747	28
150	6	40	300	250	267	741.5	591.5	747	28
200	8	25	360	310	292	915.5	735.5	938	32
200	8	40	375	320	292	923	735.5	938	32
250	10	25	425	370	330	1113	900.5	1161	36
250	10	40	450	385	330	1125.5	900.5	1161	36
300	12	25	485	430	356	1288	1045.5	1353	40
300	12	40	515	450	356	1303	1045.5	1353	40

Extrémité à bride du robinet-vanne à siège résilient OS&Y AWWA C515

Z41X-03 Pression nominale Classe150/Classe300

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H	H1	H2	Od
DN	pouce	Classe	OD	OK	L	H	H1	H2	Od
50	2	150	152	120.7	178	434.5	358.5	420.5	22
50	2	300	165	127	178	441	358.5	420.5	22
65	2.5	150	178	139.7	190	448.5	359.5	429.5	22
65	2.5	300	190	149.4	190	454.5	359.5	429.5	22
80	3	150	191	152.4	203	473.5	378	462	22
80	3	300	210	168	203	483	378	462	22
100	4	150	229	190.5	229	564	449.5	553	24
100	4	300	254	200	229	576.5	449.5	553	24
125	5	150	254	216	254	676.5	549.5	677	28
125	5	300	280	235	254	689.5	549.5	677	28
150	6	150	279	241.3	267	731	591.5	747	28
150	6	300	318	269.7	267	750.5	591.5	747	28
200	8	150	343	298.5	292	907	735.5	938	32
200	8	300	381	330.2	292	926	735.5	938	32
250	10	150	406	362	330	1103.5	900.5	1161	36
250	10	300	445	387.4	330	1123	900.5	1161	36
300	12	150	483	431.8	356	1287	1045.5	1353	40
300	12	300	520	450.9	356	1305.5	1045.5	1353	40

La société LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de robinets-vannes à brides OS&Y de haute qualité en Chine, ce qui est une vanne à vis et à arcade extérieure. Notre société fournit des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des robinets-vannes en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
