Éclisse de rail

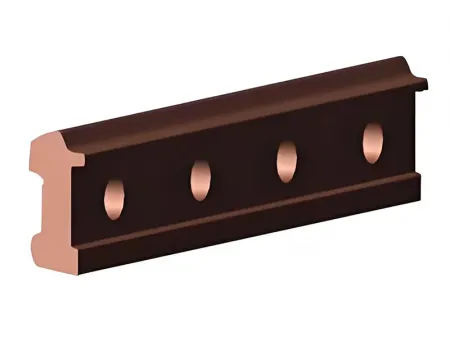

Les éclisses de rail aussi connues sous le nom de “splice bar” et “fish plate” sont utilisées pour connecter des rails ensemble. Des éclisses de qualité réduisent grandement l’influence des roues d’un train sur les liaisons entre les rails et permettent une meilleure stabilité et continuité lors du passage d’un train. Ce composant est une valeur sûre et une garantie du bon fonctionnement des chemins de fer, il est connu comme l’élément le plus important dans la construction de chemin de fer. De plus, les éclisses sont à la fois solides et résistantes dans le temps.
Les éclisses de rails sont des systèmes de fixation qui fonctionnent en combinaison avec les boulons d’éclisse, les écrous et les rondelles ressorts afin de connecter les rails entre eux. Selon les besoins, il y a une grande variété d’éclisse. SUYU peut fournir des éclisses de différents standards tels que AREMA, BS, UIC, AS, GOST ainsi que d’autres types de barre de liaison tells que des barres standard, des éclisses de jointure, des éclisses isolées, etc. Nos produits ont été exportées dans plus de 20 pays et régions. SUYU offre plus de 50 éclisses standards et non standards pour les clients du monde entier.
Matériau: Q235, 35#, 40#, 45#, 50#, 55#
Processus: laminage/forgage
Traitement de surface: huilé

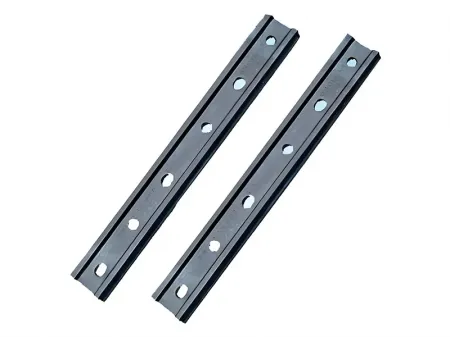

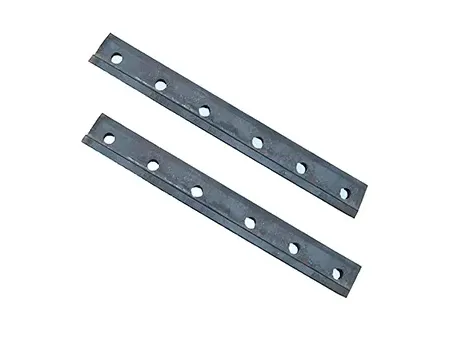

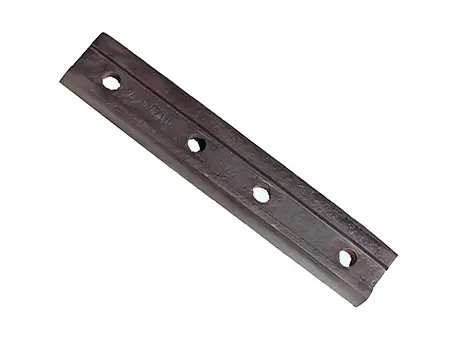

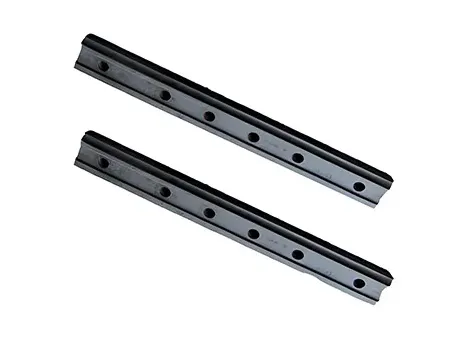

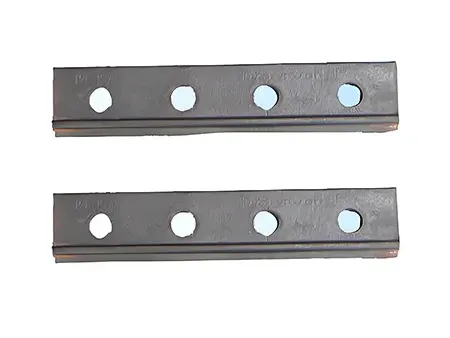

Les éclisses de rails normales sont composées de 4 ou 6 trous avec une forme de section standardise utilisable pour les rails du même standard. Nous offrons tous types d’éclisse standardisés, les détails de nos produits sont dans le tableau ci-dessous:
No. | Type | Trous | Matériau | Standard |
1 | 136-132RE | 6 | 50#/55# | AREMA |
2 | 4 | |||
3 | 115-119RE' | 6 | ||
4 | 4 | |||
5 | 100-8 | 6 | ||
6 | BS80A | 4 | 50#/55# | BS |
7 | BS80O | 4 | ||
8 | BS80R | 4 | ||
9 | BS75A | 4 | ||
10 | BS75R | 4 | ||
11 | BS90A | 4 | ||
12 | BS100A | 4 | ||
13 | UIC50 | 6 | 50#/55# | UIC |
14 | 4 | |||
15 | UIC54 | 6 | ||
16 | 4 | |||
17 | UIC60 | 6 | ||
18 | 4 | |||
19 | 50KG | 6 | 45#/50# | AS |
20 | 4 | |||
21 | 90/91LB | 6 | ||
22 | 4 | |||
23 | P65 | 6 | 55# | GOST |
24 | 4 |

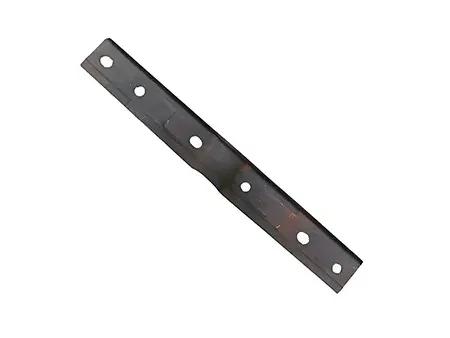

Les éclisses de raccord et de rail secoué sont des composants courant sur les chemins de fer. Elles sont utilisées en combinaison avec des boulons de rail, des écrous et des rondelles élastiques afin de connecter différents modèles de rails tout en maintenant la position et les surfaces des rails alignés et lisses. Elles sont très utilisées, par exemple pour relier les rails de transfert et les rails de lignes grande vitesse ou encore pour lier différents types de rails. Nous pouvons fournir un grand nombre d'éclisses de raccord et de rails secoués présentés dans le tableau ci-dessous.
No. | Type | Taille | Matériau | Poids unitaire (Kg/pc) | Remarque |
1 | Éclisse de raccord pour rails usagé | 136RE-115RE | 55# | 26.0 | 4pcs par set |
2 | Éclisse de raccord pour rails décalé | 136RE-132RE | 55# | 26.7 | 2pcs par set |
3 | 141RE-136RE | 55# | 26.7 | 2pcs par set | |
4 | 141RE-132RE | 55# | 26.7 | 2pcs par set | |
5 | 100-8 of 1/8〞 | 55# | 15.6 | 2pcs par set | |
6 | 100-8 of 3/8〞 | 55# | 15.6 | 2pcs par set | |
7 | 100-8 of 1/4〞 | 55# | 15.6 | 2pcs par set | |
8 | 115RE of 1/4" | 55# | 25.0 | 2pcs par set | |
9 | Éclisse pour rail secoué / à souder | 100-8 | 55# | 15.6 | 2pcs par set |
Les matériaux et longueurs peuvent être configurés selon vos besoins. |

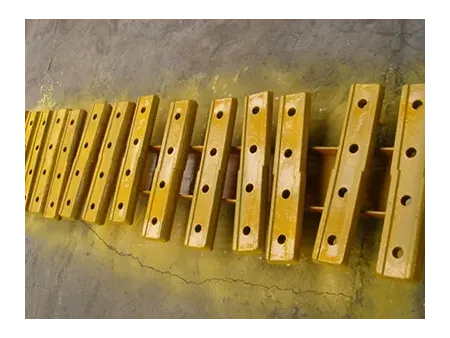

Les éclisses isolées pour rails permettent de connecter des rails tous en les isolants. Elles sont généralement utilisées avec d'autres composants isolants faits de plastique ou de polyamide. Les produits isolants incluent des toiles, des entretoises et des tiges isolantes. Les éclisses isolantes permettent de contrôler le signal qui circule dans les rails et de déconnecter le système de reconnaissance des rails. Les tiges de fins d’éclisses isolantes peuvent être séparées en deux types, les tiges insérées et les tiges collées.
Éclisse isolée pour rails, par exemple, des éclisses à 6 trousComposant | Quantité par set | Matériau |
Éclisse | 2 | 45#/50# |
Boulons, écrous et rondelles (haute résistance) | 6 | 42CrMo/65Mn |
Tige de fin | 1 | Polyamide |
Toile isolante | 2 | Polyamide |
Entretoise isolante | 6 | Polyamide |
Contrôle qualité

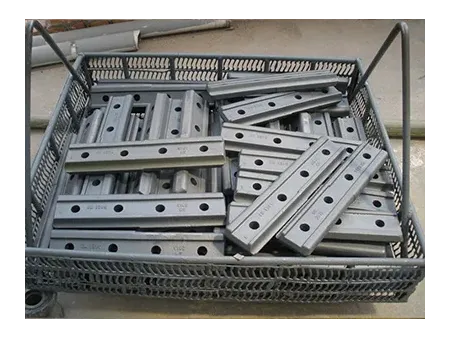

Le contrôle de la qualité est notre priorité numéro une. Notre système de gestion de la qualité respecte strictement les normes de qualité ISO, de plus notre usine a une équipe de contrôleurs présents 24 h sur 24, appliquant chaque étape des contrôles sans exception. À chaque étape de fabrication, des contrôles qualités intransigeants sont effectués. De plus, notre laboratoire sélectionne aléatoirement 5% des éclisses de rails pour les contrôler et faire les rapports de tests. Grâce à un tel système de contrôle, nous n’avons jamais reçu une plainte d’un de nos clients.
