Machine d'extrusion soufflage PET (Séries ESA)
La série ESA est une machine d'extrusion soufflage automatique à deux étages. Elle est adaptée au soufflage des bouteilles PET de différentes formes, à savoir les bouteilles d'eau gazeuse, les bouteilles d'eau, les bouteilles de jus, les bouteilles d'huile, les contenants de cosmétiques, etc.)
Paramètres de la machine d'extrusion soufflage
Eléments | Unités | |||||
Rendement théorique | Pcs /h | 3300 | 4500 | 6500 | 1800 | |
Produit | Volume maximal | L | 1.5 | 1.5 | 1.5 | 5 |
Hauteur maximale | mm | 360 | 360 | 360 | 360 | |
Diamètre maximal | mm | 105 | 105 | 105 | 195 | |
Moule | Nombre de cavités | / | 3 | 4 | 6 | 3 |
Dimensions de la plaque du moule (L ×H) | mm | 430 ×360 | 550 ×360 | 780 ×360 | 780 ×360 | |
Epaisseur du moule | mm | 190 | 190 | 190 | 280 | |
Course d'ouverture du moule | mm | 110 | 110 | 110 | 200 | |
Electrique | Puissance | 220-380V. 50-60Hz | 220-380V. 50-60Hz | 220-380V. 50-60Hz | 220-380V. 50-60Hz | |
Puissance totale | kw | 18 | 25 | 35 | 30 | |
Puissance calorifique | kw | 15 | 22 | 32 | 27 | |
Système d'air | Pression de service | Mpa | 0.8-1.0 | 0.8-1.0 | 0.8-1.0 | 0.8-1.0 |
Consommation d'air | m3/min | ≤1.0 | ≤1.6 | ≤1.6 | ≤1.6 | |
Pression de soufflage | Mpa | ≤4.0 | ≤4.0 | ≤4.0 | ≤4.0 | |
Consommation d'air soufflé | m3/min | ≤2.4 | ≤3.2 | ≤4.8 | ≤3.2 | |
Machine | Dimension du corps principal (L ×l ×H) | M | 2.7 ×1.45 ×2.0 | 3.5 ×1.45 ×2.0 | 4.4 ×1.45 ×2.0 | 3.8 ×1.45 ×2.0 |
Poids du corps principal | KG | 2000 | 2600 | 3200 | 3000 | |
Chargeur automatique de préforme (L ×l ×H) | M | 1.6 ×0.85 ×2.2 | 1.6 ×0.85 ×2.2 | 1.6 ×0.85 ×2.2 | 1.6 ×0.85 ×2.2 | |
Poids du chargeur automatique de préforme | KG | 200 | 200 | 200 | 200 |
Caractéristiques
1. Cette machine d'extrusion soufflage utilise une interface pratique pour contrôler tout le processus de fonctionnement, y compris le chargement automatique, le largage et le soufflage automatique. Equipée de PLC, notre machine de moulage par soufflage peut contrôler chaque étape et tester chaque cylindre.
Les cylindres d'action sont équipés de commutateurs d'induction magnétique. Chaque action prend place après la fin de l'ancienne étape. Si l'étape préalable n'est pas terminée, l'alarme va retentir et la machine s'arrêtera. Le PLC affiche la localisation du problème.
2. Notre machine d'extrusion soufflage peut réaliser un fonctionnement rapide, précis et régulier du début à la fin.
3. Une manivelle de serrage à double pignon peut être appliquée pour augmenter la force de serrage, dans des conditions particulières. La course d'ouverture du moule peut être ajustée selon la taille de la bouteille PET.
4. Les lampes de chauffage à infrarouge de notre machine automatique d'extrusion s'assurent que les préformes sont chauffées uniformément par rotation. La température de chaque groupe est contrôlée séparément par le PLC ou l'ajusteur de pression électronique.
5. La préforme peut se fermer pendant le chauffage en raison de la conception spéciale du préchauffage. Cet appareil de moulage est en mesure d'économiser de l'énergie par la réduction du tunnel de chauffage.
6. Adoptant trois intensités de réglage, le système de notre machine de moulage par étirage-soufflage est capable de fournir suffisamment d'air pour différents moules.
7. La consommation d'énergie de la machine peut être largement réduite en raison de l'installation spéciale pour le recyclage de l'air à haute pression.
8. Les systèmes d'exploitation manuels et automatiques sont disponibles. L'opération manuelle est appropriée pour le montage et le testage, tandis que le fonctionnement automatique est adapté à la production.
9. Notre machine d'extrusion soufflage de haute qualité est respectueuse de l'environnement et nécessite un faible investissement. Elle se caractérise par un rendement élevé, une exploitation facile, une maintenance simple, une sécurité fiable, etc.
Spécifications des composants de la machine d'extrusion soufflage
1) Compresseur d'air à haute pression et compresseur d'air à basse pression

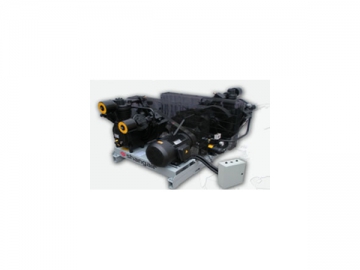

Compresseur d'air à haute pression
Modèle: 2-CWM-2.4/30
Décharge d'air: 2.4m3/min
Pression: 3.0MPa
Puissance du moteur: 2×11kw
Réservoir: (Non)
Vitesse de course: 620 RPM
Poids: 1250 kg
Emballage: 2000×1750×1450(mm)

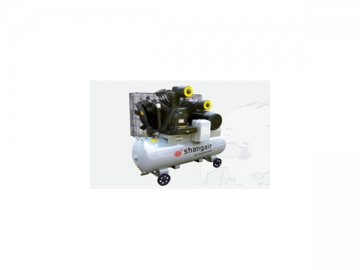

Compresseur d'air à basse pression
Modèle: 09CWJ1100
Décharge d'air: 1.6m3/min
Pression: 1.0Mpa
Puissance du moteur: 11kw
Réservoir: 300L
Vitesse de course: 820 RPM
Poids: 640KG
Emballage: 1900×1000×1700(mm)

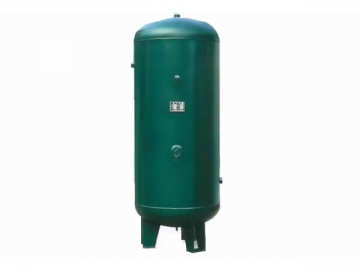

Réservoir de stockage d'air | Unités | 0.3M3 /3.0Mpa | 0.6M3 /3.0Mpa |
Capacité | M3 | 0.3 | 0.6 |
Pression de fonctionnement | Mpa | 3.0 | 3.0 |
Dimensions globales | L ×l ×H mm | 850 ×850 × 1700 | 1200 ×1100 ×1700 |
Diamètre interne | mm | 550 | 700 |
Poids | Kg | 205 | 400 |
Filtre à air | Unités | 1.0/30 | 2.0/30 | 3.0/30 | 5.0/30 |
Capacité | m3/min | 1.0 | 2.0 | 3.0 | 5.0 |
Pression de service | Mpa | 3.0 | 3.0 | 3.0 | 3.0 |
Température d'entrée | ℃ | 80 | 80 | 80 | 80 |
Puissance | HP | / | / | / | / |
Poids | KG | 15 | 20 | 21 | 35 |
Dimensions globales | L ×l ×H mm | 650 ×250 ×250 | 750 ×350 ×350 | 750 ×350 ×350 | 1050 ×550 ×550 |

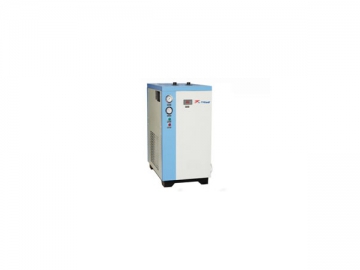

Sécheur refroidisseur | Unités | 1.0/30H | 2.0/30H | 3.0/30H | 5.0/30H |
Capacité | m3/min | 1.0 | 2.0 | 3.0 | 5.0 |
Pression de service | Mpa | 3.0 | 3.0 | 3.0 | 3.0 |
Température d'entrée | ℃ | 80 | 80 | 80 | 80 |
Puissance | HP | 0.75 | 0.75 | 1.0 | 1.5 |
Poids | KG | 110 | 120 | 150 | 280 |
Dimensions globales | mm | 950 ×600 ×1100 | 1050 ×650 ×1100 | 1200 ×700 ×1250 | 1100 ×650 ×1180 |

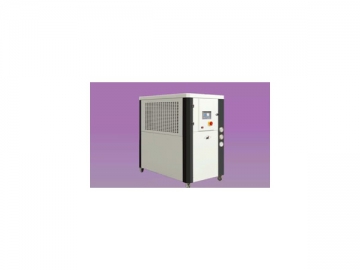

Modèles | XC- 02ACl | XC- 03ACl | XC- 05ACl | XC- 08ACl | XC- 10ACl | XC- 12ACl | XC- 15ACl | |
Capacité de refroidissement | Kcal/h | 2300 | 6800 | 12040 | 19000 | 25200 | 34400 | 37000 |
Compresseur | Tourbillon entièrement fermé | |||||||
Puissance du compresseur | kW | 0.8 | 2.5 | 4.4 | 7 | 9 | 10.2 | 13.4 |
Réfrigérant | R22 | |||||||
Puissance de la pompe refroidie par eau | kW | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 |
Débit maxi de l'eau glacée | L/min | 90 | 90 | 115 | 115 | 123 | 217 | 217 |
Tuyau d'entrée et de sortie pour flux d'eau | " | 1" | 1" | 1" | 1" | 1.5" | 1.5" | 1.5" |
Puissance du ventilateur de refroidissement | kW | 0.1 | 0.25 | 0.5 | 0.5 | 0.5 | 0.5 | 1 |
Longueur | (mm) | 680 | 1030 | 1100 | 1220 | 1220 | 1220 | 1220 |
Largeur | (mm) | 460 | 680 | 700 | 800 | 930 | 930 | 1050 |
Hauteur | (mm) | 840 | 1270 | 1400 | 1450 | 1600 | 1600 | 1600 |
Capacité du réservoir d'eau | L | 20 | 53 | 88 | 120 | 200 | 200 | 240 |
Poids | Kg | 35 | 180 | 240 | 300 | 360 | 380 | 460 |
No. | Pièces de rechange | Marques |
1 | Cylindre de fermeture | Festo (Allemagne) |
2 | Cylindre d'étirement | Festo (Allemagne) |
3 | Cylindre de déplacement | Festo (Allemagne) |
4 | Cylindre de levage de moule | Festo (Allemagne) |
5 | Electrovanne de fermeture | Festo (Allemagne) |
6 | Electrovanne d'étirement | Festo (Allemagne) |
7 | Electrovanne de soufflage | Festo (Allemagne) |
8 | Electrovanne de déplacement | Festo (Allemagne) |
9 | Régulateur de tension | Siemens (Allemagne) |
11 | Contrôleur par ordinateur | Ecran tactile couleur Siemens (Allemagne) |
12 | Commutateur de contrôle informatique | Siemens (Allemagne) |
13 | Lampe à infrarouges | Philips (Chine) |
14 | Vanne de déplacement | Festo (Allemagne) |
15 | Contrôleur de circuit ouvert (32A) | Siemens (Allemagne) |
16 | Contrôleur thermique continue (24A/220V) | Siemens (Allemagne) |
17 | Commutateur magnétique | SICK-Sensor (Allemagne) |
18 | Commutateur photoélectrique | SICK-Sensor (Allemagne) |
Coût du moule

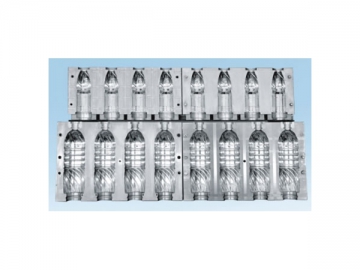

Moule de la bouteille | |
Photo de la bouteille |
