Machine d'extrusion soufflage PET (Séries ESM)

Machine d'extrusion soufflage PET <small>(Séries ESM)</small>

Demande de devis

À propos de: http://beveragemachine.fr/4-bottle-blow-molding-machine-d4.html

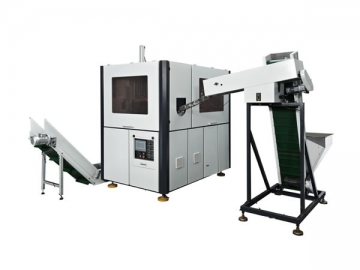

La série ESM est une machine d'extrusion soufflage automatique à deux étages pour bouteilles. Elle est adaptée au formage de toutes formes de bouteilles en PET, à savoir les bouteilles d'eau, les bouteilles de jus, les bouteilles d'huile, les contenants cosmétiques, etc. Cette série permet de produire des bouteilles PET communes de 0,5 à 1,5 litres.

Paramètres de la machine d'extrusion soufflage automatique

Eléments		Unités	ESM-3-1500
	Rendement théorique	Pcs /h	2200
Produit	Volume maximal	L	1.5
	Hauteur maximale	mm	360
	Diamètre maximal	mm	105

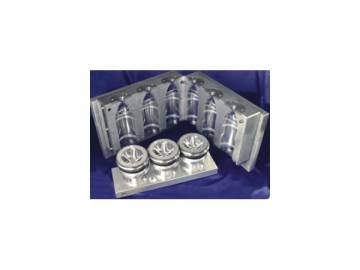

Moule	Nombre de cavités	/	3
	Dimensions de la plaque du moule (L ×H)	mm	490×490
	Epaisseur du moule	mm	280
	Course d'ouverture du moule	mm	220
Electrique	Puissance		220-380V/50-60Hz
	Puissance totale	kw	18
	Puissance calorifique	kw	15
Système d'air	Pression de service	Mpa	0.8-1.0
	Consommation d'air	m³/min	≤0.8
	Pression de soufflage	Mpa	≤4.0
	Consommation d'air soufflé	m³/min	≤1.6
Machine	Dimension du corps principal (L ×l ×H)	M	1.9×1.3×2.2
	Poids du corps principal	KG	1400
	Chargeur automatique de préforme (L ×l ×H)	M	1.6×0.85×2.2
	Poids du chargeur automatique de préforme	KG	200
	Convoyeur de bouteille (L×W×H)	M	1.6×0.60×2.2
	Poids du convoyeur de bouteille	KG	80

Caractéristiques
1. Cette machine de soufflage de bouteille est facile à installer et à démarrer. Elle est spécialement conçue pour le soufflage de bouteilles communes en PET de 0,5-1,5.
2. Le système de contrôle fiable par le micro-ordinateur PLC est précis à 0,001 secondes.
3. La consommation d'énergie de notre machine d'extrusion soufflage peut être largement réduite grâce à une installation spéciale de recyclage d'air à haute pression.
4. Le chauffage à infrarouge rotatif fournit un chauffage uniforme, rapide et fiable.
5. Chaque chauffage à infrarouge de notre machine de moulage par soufflage comporte un dispositif indépendant de contrôle de température qui réalise un effet de chauffage idéal.
6. La conception du préchauffage permet à la préforme de se fermer pendant le chauffage. La conception efficace du tunnel de chauffage plus court a permis de réduire la consommation d'énergie.

Spécifications des composants de la machine d'extrusion soufflage

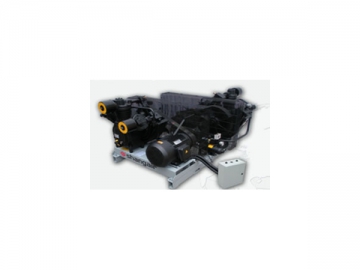

1) Compresseur d'air à haute pression
Modèle: 2-CWM-2.4/30
Décharge d'air: 2.4m³/min
Pression: 3.0MPa
Puissance du moteur: 2×11kw
Réservoir: (Non)
Vitesse de course: 620 RPM
Poids: 1250 kg
Emballage: 2000×1750×1450(mm)

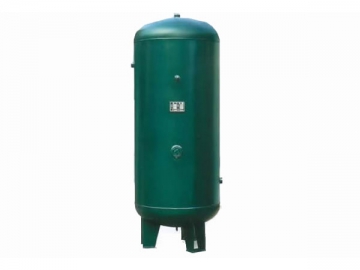

2) Réservoir de stockage d'air à haute pression

Réservoir de stockage d'air	Unités	0.3M³ /3.0Mpa	0.6M³ /3.0Mpa
Capacité	M³	0.3	0.6
Pression de fonctionnement	Mpa	3.0	3.0
Dimensions globales	L ×W ×H mm	850 ×850 × 1700	1200 ×1100 ×1700
Diamètre interne	mm	550	700
Poids	Kg	205	400

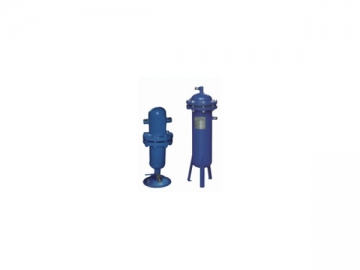

3) Filtre à air

Filtre à air	Unités	1.0/30	2.0/30	3.0/30	5.0/30
Capacité	m³/min	1.0	2.0	3.0	5.0
Pression de service	Mpa	3.0	3.0	3.0	3.0
Température d'entrée	℃	80	80	80	80
Puissance	HP	/	/	/	/
Poids	KG	15	20	21	35
Dimensions	L ×l ×H mm	650 ×250 ×250	750 ×350 ×350	750 ×350 ×350	1050 ×550 ×550

4) Sécheur refroidisseur par air

Sécheur refroidisseur	Unités	1.0/30H	2.0/30H	3.0/30H	5.0/30H
Capacité	m³/min	1.0	2.0	3.0	5.0
Pression de service	Mpa	3.0	3.0	3.0	3.0
Température d'entrée	℃	80	80	80	80
Puissance	HP	0.75	0.75	1.0	1.5
Poids	KG	110	120	150	280
Dimensions globales	mm	950 ×600 ×1100	1050 ×650 ×1100	1200 ×700 ×1250	1100 ×650 ×1180

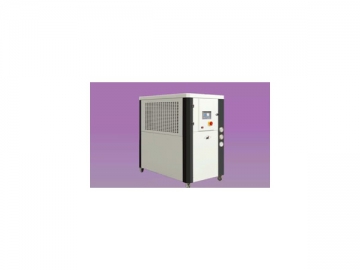

5) Refroidisseur par eau et air

Modèles		XC-02ACl	XC-03ACl	XC-05ACl	XC-08ACl	XC-10ACl	XC-12ACl	XC-15ACl
Capacité de refroidissement	Kcal/h	2300	6800	12040	19000	25200	34400	37000
Compresseur	Tourbillon entièrement fermé
Puissance du compresseur	Kw	0.8	2.5	4.4	7	9	10.2	13.4
Réfrigérant	R22
Puissance de la pompe refroidie par eau	Kw	0.37	0.37	0.75	0.75	0.75	1.5	1.5
Débit maxi de l'eau glacée	L/min	90	90	115	115	123	217	217
Tuyau d'entrée et de sortie pour flux d'eau	"	1"	1"	1"	1"	1.5"	1.5"	1.5"
Puissance du ventilateur de refroidissement	Kw	0.1	0.25	0.5	0.5	0.5	0.5	1
Longueur	(mm)	680	1030	1100	1220	1220	1220	1220
Largeur	(mm)	460	680	700	800	930	930	1050
Hauteur	(mm)	840	1270	1400	1450	1600	1600	1600
Capacité du réservoir d'eau	L	20	53	88	120	200	200	240
Poids	Kg	35	180	240	300	360	380	460

Fournisseurs des composants de la machine d'extrusion soufflage Séries ES

No.	Pièces de rechange	Marques
1	Cylindre de fermeture	Festo (Allemagne)
2	Cylindre d'étirement	Festo (Allemagne)
3	Cylindre de déplacement	Festo (Allemagne)
4	Cylindre de levage de moule	Festo (Allemagne)
5	Electrovanne de fermeture	Festo (Allemagne)
6	Electrovanne d'étirement	Festo (Allemagne)
7	Electrovanne de soufflage	Festo (Allemagne)
8	Electrovanne de déplacement	Festo (Allemagne)
9	Régulateur de tension	Siemens (Allemagne)
11	Contrôleur par ordinateur	Ecran tactile couleur Siemens (Allemagne)
12	Commutateur de contrôle informatique	Siemens (Allemagne)
13	Lampe à infrarouges	Philips (Chine)
14	Vanne de déplacement	Festo (Allemagne)
15	Contrôleur de circuit ouvert (32A)	Siemens (Allemagne)
16	Contrôleur thermique continue (24A/220V)	Siemens (Allemagne)
17	Commutateur magnétique	SICK-Sensor (Allemagne)
18	Commutateur photoélectrique	SICK-Sensor (Allemagne)
